Ανθεκτικός 48 πυρήνας νερού 500m καλώδιο οπτικών ινών έκτασης OFC ADSS
Υπεύθυνος : Philip
Τηλεφωνικό νούμερο : +8613422342788
Whatsapp : +8613422342788
Ποσότητα παραγγελίας min : | 1km | Συσκευασία λεπτομέρειες : | Ξύλινο τύμπανο |
---|---|---|---|
Χρόνος παράδοσης : | 5-8 ημέρες εργασίας | Όροι πληρωμής : | L/C, T/T, Western Union |
Τόπος καταγωγής: | Guangzhou | Μάρκα: | JQ/OEM |
---|---|---|---|
Πιστοποίηση: | ISO9001 | Αριθμό μοντέλου: | Adss-72B1 |
Λεπτομερής ενημέρωση |
|||
Τύπος ινών: | ενιαίος τρόπος ή πολυ τρόπος | Αρίθμηση ινών: | πυρήνας 72 |
---|---|---|---|
Χρώμα: | ΜΑΥΡΟΣ | μήκος: | 2km ή προσαρμοσμένο μήκος |
Υλικό σακακιών: | PE/AT | ΟΝΟΜΑ: | 72 καλώδιο οπτικής ίνας πυρήνων ADSS |
Μέλος δύναμης: | FRP | Εφαρμογή: | Εναέριος |
Λειτουργούσα θερμοκρασία: | -40 ~ +60 Γ | Τύπος: | ADSS, προσαραγμένος η SZ τύπος |
Υψηλό φως: | 100 έκταση 72 καλώδιο οπτικών ινών πυρήνων,Καλώδιο οπτικών ινών πυρήνων SM G652D 72,Οπτικό καλώδιο έκτασης 100 adss |
Περιγραφή προϊόντων
Υπαίθριο ενιαίο σακάκι 100 SM G652D καλώδιο οπτικών ινών πυρήνων έκτασης ADSS 72

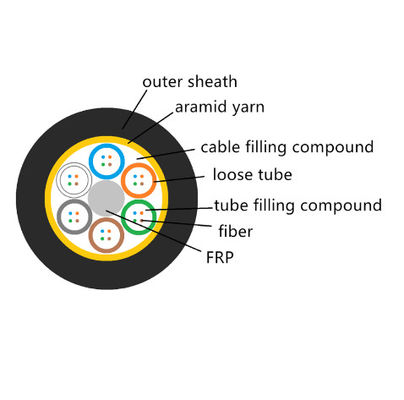

Το καλώδιο ADSS είναι ο χαλαρός σωλήνας που προσαράσσουν. Οι ίνες, 250μm, τοποθετούνται σε έναν χαλαρό σωλήνα φιαγμένο από υψηλά πλαστικά συντελεστών. Οι σωλήνες με μια αδιάβροχη ένωση πλήρωσης. Οι σωλήνες (και υλικά πληρώσεως) είναι προσαραγμένοι γύρω από ένα FRP (η ίνα ενίσχυσε το πλαστικό) ως μη μεταλλικό κεντρικό μέλος δύναμης σε έναν συμπαγή και κυκλικό πυρήνα καλωδίων. Μετά από το καλώδιο τον πυρήνα γεμίζουν με την πλήρωση της ένωσης. καλύπτεται με τη λεπτή εσωτερική θήκη PE (πολυαιθυλένιο). Αφότου εφαρμόζεται το προσαραγμένο στρώμα των νημάτων aramid πέρα από τη θήκη ως μέλος δύναμης, το καλώδιο ολοκληρώνεται με το PE ή (αντι-ακολουθώντας) στην εξωτερική θήκη.
Χαρακτηριστικά γνωρίσματα
1.Good μηχανική και απόδοση θερμοκρασίας
2. Υψηλής αντοχής χαλαρός σωλήνας που είναι υδρόλυση ανθεκτική
3.special η ένωση πλήρωσης σωλήνων εξασφαλίζει μια κρίσιμη προστασία της ίνας
4.Crush αντίσταση και ευελιξία
5.The μετά από τα μέτρα λαμβάνεται για να εξασφαλίσει το καλώδιο υδατοστεγές:
6.Single ενισχυμένο ίνα πλαστικό ως κεντρικό μέλος δύναμης
7.Loose ένωση πλήρωσης σωλήνων
8.100% πλήρωση πυρήνων καλωδίων
Οπτικά χαρακτηριστικά
Στοιχεία | Μονάδα | Προδιαγραφή | |
G652D | |||
Διάμετρος τομέων τρόπου | 1310nm | um | 9.2±0.4 |
1550nm | um | 10.4±0.5 | |
Διάμετρος επένδυσης | um | 124.8±0.7 | |
Μη-κυκλικότητα επένδυσης | % | ≤0.7 | |
Concentricity πυρήνας-επένδυσης λάθος | um | ≤0.5 | |
Διάμετρος επιστρώματος | um | 245±5 | |
Μη-κυκλικότητα επιστρώματος | % | ≤6.0 | |
Επένδυση-επένδυση Concentricity του λάθους | um | ≤12 | |
Μήκος κύματος διακοπών καλωδίων | NM | acc≤1260 | |
Μείωση (μέγιστο) | 1310nm | dB/km | ≤0.36 |
1550nm | dBkm | ≤0.22 |
Τεχνικά στοιχεία
Έκταση: 100m |
Τύπος καλωδίων |
72core ενιαίο σακάκι ADSS |
δομικός παράμετρος |
Κεντρικά τμήματα δύναμης: FRP |
Διάμετρος: 2.1mm |
Χαλαρός σωλήνας (ζελατίνα που γεμίζουν) |
Εξωτερική διάμετρος: 1.8mm |
|
PE εσωτερικών θηκών |
Πάχος: 0.9mm |
|
εξωτερικό PE θηκών |
Πάχος: 1.8mm |
|
Τεχνικός παράμετρος |
εξωτερική διάμετρος του καλωδίου |
12.3mm |
διατομική περιοχή καλωδίων |
95.03 mm2 |
|
Πρότυπο ινών |
G.652D |
|
Βάρος του καλωδίου |
145kg/km |
|
Εκτιμημένη εκτατή δύναμη (RTS) |
kn 10 |
|
Minmum ένταση (ΧΑΛΙ) |
4kn |
|
EDS |
3.2kn |
|
Ε-συντελεστής |
12.1 kn/mm2 |
|
Συντελεστής της θερμικής επέκτασης |
1.9 10-6/°C |
|
Αντίσταση Cruss |
Μακροπρόθεσμο: 1100 n/100mm |
|
βραχυπρόθεσμο: 2200 n/100mm |
||
Η άδεια έκαμψε την ακτίνα |
Μακροπρόθεσμο (κατά την τρέξιμο) 220 χιλ. |
|
Βραχυπρόθεσμο (κατά την τοποθέτηση) 360 χιλ. |
Δομή και τεχνικές προδιαγραφές adss-SJ (έκταση 50500m)
Ref.Outer Διάμετρος (χιλ.) |
Ref.Weight kg/km) |
Rec.DailyMax. Εργασία Ένταση (kN) |
Max Επιτρεπόμενος Εργασία Ένταση [kN) |
Σπάσιμο Δύναμη (kN) |
Δύναμη Μέλος CSA. (kN/mm2) |
Modulusof Ελαστικότητα CSA kNmm2) [ |
Θερμότητα Επέκταση Συντελεστής (X10-6/K) |
SuitableSpan Μετρητής ABICP |
||||
PE |
|
|
||||||||||
12.5 |
125 |
136 |
1.5 |
4 |
10 |
4.6 |
7.6 |
1.8 |
160 |
100 |
140 |
100 |
13.0 |
132 |
142 |
2.25 |
6 |
15 |
7.6 |
8.3 |
1.5 |
230 |
150 |
200 |
150 |
13.3 |
137 |
148 |
3.0 |
8 |
20 |
10.35 |
9.45 |
1.3 |
300 |
200 |
290 |
200 |
13.6 |
145 |
156 |
3.6 |
10 |
24 |
13.8 |
10.8 |
1.2 |
370 |
250 |
350 |
250 |
13.8 |
147 |
159 |
4.5 |
12 |
30 |
14.3 |
11.8 |
1.0 |
420 |
280 |
400 |
280 |
14.5 |
164 |
177 |
5.4 |
15 |
36 |
18.4 |
13.6 |
0,9 |
480 |
320 |
460 |
320 |
14.9 |
171 |
185 |
6.75 |
18 |
45 |
22.0 |
16.4 |
0,6 |
570 |
380 |
550 |
380 |
15.1 |
179 |
193 |
7.95 |
22 |
53 |
26.4 |
18.0 |
0,3 |
670 |
460 |
650 |
460 |
15.5 |
190 |
204 |
9.0 |
26 |
|60 |
32.2 |
19.1 |
0,1 |
750 |
530 |
750 |
510 |
Εφαρμογή
Κατάλληλος για την κεραία που βάζει τη μέθοδο
Αποθήκευση/λειτουργούσα θερμοκρασία: -40℃~+70℃
Λεπτομέρεια συσκευασίας
A.Company όνομα
B.Gross/Net βάρος
C.Fiber τύπος
D.Cable μήκος
