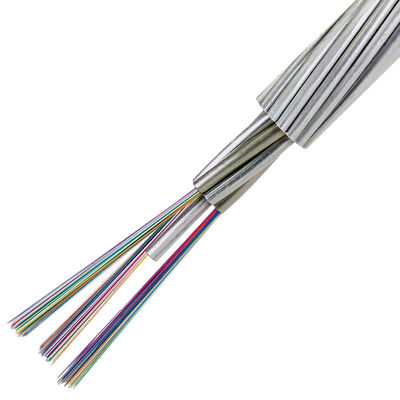

Κεντρικό Al-καλυμμένο καλώδιο οπτικών ινών σωλήνων OPGW ανοξείδωτου

Ποσότητα παραγγελίας min : 1km Συσκευασία λεπτομέρειες : Εξέλικτρο κοντραπλακέ/προσαρμοσμένος
Χρόνος παράδοσης : 5-8 ημέρες εργασίας Όροι πληρωμής : L/C, T/T, Western Union
Δυνατότητα προσφοράς : 4500km το μήνα
Τόπος καταγωγής: GuangZhou, Κίνα Μάρκα: JQ/OEM
Πιστοποίηση: ISO9001 ROHS CE-EMC FCC SDOC Αριθμό μοντέλου: OPGW

Λεπτομερής ενημέρωση

Τύπος ινών: ενιαίος τρόπος/πολυ τρόπος Σακάκι: Αργίλιο
Όνομα προϊόντων: Υπαίθριο καλώδιο οπτικών ινών μήκος: 2km ή προσαρμοσμένο μήκος
δομή: Χαλαρός σωλήνας Ίνα: 4-288core
Λειτουργούσα θερμοκρασία: -40 ~ +60 Γ εγκατάσταση: Εναέριος
Χρώμα ινών: Μπλε, πορτοκάλι, καφετί, Aqua, γκρίζο Πρότυπο: OPGW
Σχέδιο: Κεντρικός Al-καλυμμένος σωλήνας OPGW ανοξείδωτου
Υψηλό φως:

Καλώδιο οπτικών ινών σωλήνων OPGW ανοξείδωτου

,

χαλαρό καλώδιο οπτικών ινών σωλήνων OPGW

,

υπερυψωμένο επίγειο καλώδιο σωλήνων ανοξείδωτου

Περιγραφή προϊόντων

Σύνθετα υπερυψωμένα επίγεια καλώδια οπτικής ίνας opgw-36b1-105 ίνες ITU-τ G.652



Το σύνθετο υπερυψωμένο επίγειο καλώδιο οπτικής ίνας (OPGW) είναι ένα υπερυψωμένο επίγειο καλώδιο που περιέχει τη οπτική ίνα. Έχει τις πολλαπλάσιες λειτουργίες όπως το υπερυψωμένες επίγειο καλώδιο και η οπτική επικοινωνία. Χρησιμοποιείται κυρίως για τις γραμμές επικοινωνίας του 110KV, του 220KV, του 500KV, του 750KV και νέου υπερυψωμένου υψηλής τάσεως συστήματος μετάδοσης. Μπορεί επίσης να χρησιμοποιηθεί για να αντικαταστήσει τις υπάρχουσες επίγειες γραμμές του παλαιού υπερυψωμένου συστήματος μετάδοσης υψηλής τάσης, να προσθέσει τη γραμμή οπτικών επικοινωνιών, να διαβιβάσει το ρεύμα λίγος χρόνου και να παρέχει την αντι προστασία αστραπής. Άλλες δομές μπορούν να προσαρμοστούν κατόπιν αιτήσεως.



Οπτικά χαρακτηριστικά

Τα οπτικά, γεωμετρικά, μηχανικά και χαρακτηριστικά περιβάλλοντος της οπτικής ίνας ITU-τ G.652 θα είναι συμφωνία με τον κάτωθι πίνακα:



Χαρακτηριστικά Διευκρινισμένες τιμές Μονάδες
Οπτικά χαρακτηριστικά
Διάμετρος τομέων τρόπου σε 1310nm 9.2±0.4 µm
σε 1550nm 10.4 ± 0,5 χιλ.
Συντελεστής μείωσης σε 1310nm ≤0.35 dB/km
σε 1550nm ≤0.22 dB/km
Μη-ομοιομορφία μείωσης ≤0.05 DB
Μηδέν μήκος κύματος διασποράς (λ0) 1300 ~1324 NM
Ανώτατη μηά κλίση διασποράς (S0max) ≤0.092 CP (nm2·χλμ)
Συντελεστής διασποράς τρόπου πόλωσης (PMD) ≤0.2

Κεντρικό Al-καλυμμένο καλώδιο οπτικών ινών σωλήνων OPGW ανοξείδωτου 0

Κόψτε το μήκος κύματος (λcc) ≤1260 NM
Συντελεστής διασποράς 1288~1340nm ≤3.5 CP (NM·χλμ)
1550nm ≤18 CP (NM·χλμ)
Αποτελεσματικός δείκτης ομάδας της διάθλασης (Neff) σε 1310nm 1,466 -
σε 1550nm 1,467 -
Γεωμετρικό χαρακτηριστικό
Διάμετρος επένδυσης 125.0±1.0 µm
Μη-κυκλικότητα επένδυσης ≤1.0 %
Διάμετρος επιστρώματος 245.0±10.0 µm
Concentricity επίστρωμα-επένδυσης λάθος ≤12.0 µm
Μη-κυκλικότητα επιστρώματος ≤6.0 %
Concentricity πυρήνας-επένδυσης λάθος ≤0.8 µm
Μηχανικό χαρακτηριστικό
Κατσάρωμα ≥4 μ
Πίεση απόδειξης ≥0.69 GPa
Δύναμη λουρίδων επιστρώματος Μέση τιμή 1.0-5.0 Ν
Τιμή κορυφής 1.3-8.9 Ν
Μακρο κάμπτοντας απώλεια Ф60mm, 100 κύκλοι, σε 1550nm ≤0.05 DB
Ф32mm, κύκλοι 1, σε 1550nm ≤0.05 DB



Ίνα και χαλαρός προσδιορισμός χρώματος σωλήνων

Η μεμονωμένη ίνα και οι χαλαροί σωλήνες συμφωνία με το τυποποιημένο tia/eia-598-α και τον κώδικα χρώματος όπως κατωτέρω.



Χρώματα ινών

Σωλήνας 1 χάλυβα (No.1-24fibers)



Χρώματα ινών

Αριθ. 1 2 3 4 5 6 7 8 9 10 11 12
Χρώμα Μπλε Πορτοκάλι Πράσινος Καφετής Γκρίζος Άσπρος Κόκκινος Φύση Κίτρινος Βιολέτα Ροζ Aqua



Ένας μαύρος ανιχνευτής (πίσσα 100mm)

Αριθ. 13 14 15 16 17 18 19 20 21 22 23 24
Χρώμα Μπλε Πορτοκάλι Πράσινος Καφετής Γκρίζος Άσπρος Κόκκινος Φύση Κίτρινος Βιολέτα Ροζ Aqua



Σωλήνας 2 χάλυβα (No.25-36fibers)

Αριθ. 25 26 27 28 29 30 31 32 33 34 35 36
Χρώμα Μπλε Πορτοκάλι Πράσινος Καφετής Γκρίζος Άσπρος Κόκκινος Φύση Κίτρινος Βιολέτα Ροζ Aqua




Διατομή OPGW



Κεντρικό Al-καλυμμένο καλώδιο οπτικών ινών σωλήνων OPGW ανοξείδωτου 1

Κεντρικό Al-καλυμμένο καλώδιο οπτικών ινών σωλήνων OPGW ανοξείδωτου 2



Χαρακτηριστικά



• Τους σωλήνες ανοξείδωτου που γεμίζουν με το υδροφοβικό πήκτωμα παρέχουν την προστασία και την υποστήριξη των οπτικών ινών

• Καλή εκτατή εκτέλεση

• Μικρή διάμετρος, ελαφρύ, χαμηλό πρόσθετο φορτίο στον πύργο

• Κατάλληλο υπερβολικό μήκος ινών της οπτικής μονάδας easliy για να κάνει

• Θερμοκρασία μεταφορών/αποθήκευσης: -40℃ σε +65℃



Specation OPGW

Στοιχεία Τεχνικά στοιχεία
Προσαραγμένος Πυρήνας, στρώμα 1 στρώμα 2
Προσάραξη της κατεύθυνσης Το εξωτερικό στρώμα είναι δεξί
Διάμετρος καλωδίων (ονομαστική) 14.0mm
Βάρος καλωδίων (περ.) 688.3kg/km
Ενισχυτική διατομή ΣΑΝ καλώδιο 104.7mm2
Εκτιμημένη εκτατή δύναμη (RTS) 111.6kN
Συντελεστής της ελαστικότητας (ε-συντελεστής) 149.5N το /mm2
Θερμικός συντελεστής επιμήκυνσης 13.4×10-6/K
Μέγιστη πίεση εργασίας (40%RTS) 44.64kN
Καθημερινή πίεση (EDS) (16~25%RTS) 17.86~27.9kN
ΣΥΝΕΧΗΣ αντίσταση σε 20℃ 0.667ohm/km
Ρεύμα λίγος χρόνου (1s, 20℃~200℃) 8.77kA
Τρέχουσα ικανότητα λίγος χρόνου (I2t) 77.0kA ² s
Ελάχιστη κάμπτοντας ακτίνα Εγκατάσταση 30 φορές της διαμέτρου καλωδίων
Λειτουργία 15 φορές της διαμέτρου καλωδίων
Σειρά θερμοκρασίας Εγκατάσταση -20℃~+60℃
Αποθήκευση & ναυτιλία -40℃~+70℃
Λειτουργία -40℃~+70℃




  Μείωση Εύρος ζώνης Διασπορά τρόπου πόλωσης



@850nm



@1300nm



@1310nm



@1550nm



@850nm



@1300nm

Μεμονωμένη ίνα Αξία συνδέσεων σχεδίου (M=20, Q=0.01%)
G652D ≤0.35dB/km ≤0.21dB/km ≤0.20ps/χλμ ≤0.1ps/χλμ
G655 ≤0.22dB/km ≤0.20ps/χλμ ≤0.1ps/χλμ
50/125μm ≤3.0dB/km ≤1.0dB/km ≥600MHz.km ≥1200MHz.km
62.5/125μm ≤3.5dB/km ≤1.0dB/km ≥200MHz.km ≥600MHz.km





Συσκευασία & ναυτιλία



• Τυποποιημένο τύμπανο καλωδίων

• Τυποποιημένο μήκος εξελίκτρων: 2/3km/reel, άλλο μήκος είναι επίσης διαθέσιμο

Το OPGW επρόκειτο στενά και ομοιόμορφα να πληγώσει σε ένα ισχυρό εξέλικτρο ξύλινος-σιδήρου που προσαρμόζεται σε ANSI/AA το 53-1981 ή τον ίσο. Το εξέλικτρο θα καθυστερηθεί με battens ξύλινος-σιδήρου δυνατής μπύρας ώστε να αποτραπεί το OPGW από τη ζημία στη συνηθισμένη ναυτιλία, το χειρισμό, την αποθήκευση και τη σύνδεση των διαδικασιών.

Κεντρικό Al-καλυμμένο καλώδιο οπτικών ινών σωλήνων OPGW ανοξείδωτου 3

Σύμφωνα με το μήκος του καλωδίου, επιλέγουμε το διαφορετικό εξέλικτρο τύπων (Δ, δ, β, w1, w2) για το καλώδιο φόρτωσης.





Περιβαλλοντικά

Το σύνολο συμμορφώνεται με το σύστημα ISO14001, RoHS και OHSAS18001



Συστάσεις εγκατάστασης

Διαδικασία εγκατάστασης:

Συνιστάται IEEE τα πρότυπα το 524-1992 και η επιχείρησή μας να συστήνουν ότι οι διαδικασίες χρησιμοποιούνται για την εγκατάσταση OPGW.





FAQ

1.Are εσείς tradning επιχείρηση ή κατασκευαστής;
Είμαστε ο κατασκευαστής με την εμπειρία 10 ετών, είμαστε ειδικευμένοι στην έρευνα, την ανάπτυξη και την παραγωγή
για το καλώδιο οπτικών ινών, καλώδιο πτώσης και σκοινί πορειών ect. Το εργοστάσιό μας είναι στην πόλη Guangzhou, υποδοχή για να μας επισκεφτεί!

2.About η ποιότητα;
Παράδοση πριν από εξετάσαμε κάθε ίνες όταν τελειωμένη παραγωγή.
Μετά από την επιβεβαίωση τιμών, μπορείτε να απαιτήσετε δωρεάν τα δείγματα για να ελέγξετε την ποιότητά μας.

3.Can δέχεστε τη μικρή διαταγή;
Ναι, η μικρή διαταγή είναι διαθέσιμη. Υποστηρίζουμε το νέο έργο των πελατών μας, όπως ξέρουμε ότι η επιχείρηση είναι πάντα από τη μικρή διαταγή.

4.What είναι η παράδοσή σας χρόνος;
Συνήθως περίπου εργάσιμες ημέρες 3-7days, εξαρτάται κυρίως από την ποσότητα διαταγής.
Αλλά pls βεβαιώνεται ότι θα τακτοποιήσουμε τα αγαθά σας το συντομότερο δυνατόν μετά από την πληρωμή σας.

5.Can δέχεστε την υπηρεσία cOem;
Ναι, χαιρετίζουμε την υπηρεσία cOem. Μπορούμε να τυπώσουμε το λογότυπό σας στο προϊόν. Οποιαδήποτε ιδέα από σας είναι διαθέσιμη.
