12 24 36 48 72 Κεντρικό καλώδιο OPGW Αεροδιαστημικό καλώδιο οπτικών ινών Αεροδιαστημικό καλώδιο οπτικών ινών εδάφους
|
Λεπτομέρειες:
|
|
| Τόπος καταγωγής: | GuangZhou, Κίνα |
|---|---|
| Μάρκα: | JQ/OEM |
| Πιστοποίηση: | ISO9001 ROHS CE-EMC FCC SDOC |
| Αριθμό μοντέλου: | OPGW |
|
Πληρωμής & Αποστολής Όροι:
|
|
| Ποσότητα παραγγελίας min: | 1km |
| Συσκευασία λεπτομέρειες: | Εξέλικτρο κοντραπλακέ/προσαρμοσμένος |
| Χρόνος παράδοσης: | 5-8 ημέρες εργασίας |
| Όροι πληρωμής: | L/C, T/T, Western Union |
| Δυνατότητα προσφοράς: | 4500km το μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος ινών: | ενιαίος τρόπος/πολυ τρόπος | Όνομα προϊόντων: | Υπαίθριο καλώδιο οπτικών ινών |
|---|---|---|---|
| δομή: | Χαλαρός σωλήνας | Ίνα: | 48core |
| Λειτουργούσα θερμοκρασία: | -40 ~ +60 Γ | Χρώμα ινών: | Μπλε, πορτοκάλι, καφετί, Aqua, γκρίζο |
| Πρότυπο: | OPGW | Σχέδιο: | Κεντρικός Al-καλυμμένος σωλήνας OPGW ανοξείδωτου |
| Μέλος δύναμης: | Χαλύβδινο σύρμα | Υλικό: | Διαθέσιμος κατόπην του αιτήματος του πελάτη |
| Υψηλό φως: | καλώδιο οπτικών ινών 48Cores OPGW,ROHS Καλώδιο οπτικών ινών OPGW,SDOC ROHS καλώδιο οπτικής ίνας 48 πυρήνων |
||
Περιγραφή προϊόντων

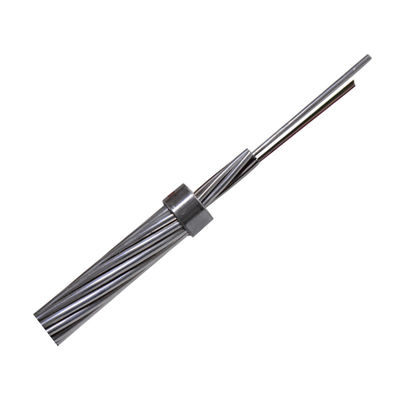

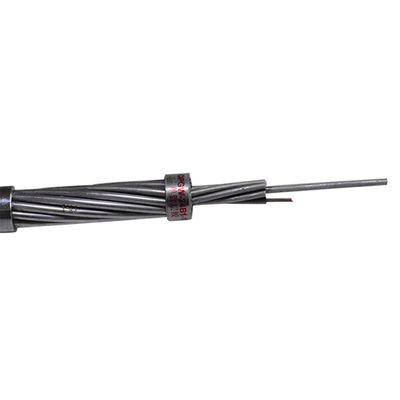

48 οπτικών ινών καλώδια οπτικών ινών επίγειων καλωδίων πυρήνων OPGW
Το σύνθετο υπερυψωμένο επίγειο καλώδιο οπτικής ίνας (OPGW) είναι ένα υπερυψωμένο επίγειο καλώδιο που περιέχει τη οπτική ίνα. Έχει τις πολλαπλάσιες λειτουργίες όπως το υπερυψωμένες επίγειο καλώδιο και η οπτική επικοινωνία. Χρησιμοποιείται κυρίως για τις γραμμές επικοινωνίας του 110KV, του 220KV, του 500KV, του 750KV και νέου υπερυψωμένου υψηλής τάσεως συστήματος μετάδοσης. Μπορεί επίσης να χρησιμοποιηθεί για να αντικαταστήσει τις υπάρχουσες επίγειες γραμμές του παλαιού υπερυψωμένου συστήματος μετάδοσης υψηλής τάσης, να προσθέσει τη γραμμή οπτικών επικοινωνιών, να διαβιβάσει το ρεύμα λίγος χρόνου και να παρέχει την αντι προστασία αστραπής. Άλλες δομές μπορούν να προσαρμοστούν κατόπιν αιτήσεως.
Διατομή OPGW
Οπτικά χαρακτηριστικά
Τα οπτικά, γεωμετρικά, μηχανικά και χαρακτηριστικά περιβάλλοντος της οπτικής ίνας ITU-τ G.652 θα είναι συμφωνία με τον κάτωθι πίνακα:
| Χαρακτηριστικά | Διευκρινισμένες τιμές | Μονάδες | |||
| Οπτικά χαρακτηριστικά | |||||
| Διάμετρος τομέων τρόπου | σε 1310nm | 9.2±0.4 | µm | ||
| σε 1550nm | 10.4 ± 0,5 | χιλ. | |||
| Συντελεστής μείωσης | σε 1310nm | ≤0.35 | dB/km | ||
| σε 1550nm | ≤0.22 | dB/km | |||
| Μη-ομοιομορφία μείωσης | ≤0.05 | DB | |||
| Μηδέν μήκος κύματος διασποράς (λ0) | 1300 ~1324 | NM | |||
| Ανώτατη μηά κλίση διασποράς (S0max) | ≤0.092 | CP (nm2·χλμ) | |||
| Συντελεστής διασποράς τρόπου πόλωσης (PMD) | ≤0.2 |
|
|||
| Κόψτε το μήκος κύματος (λcc) | ≤1260 | NM | |||
| Συντελεστής διασποράς | 1288~1340nm | ≤3.5 | CP (NM·χλμ) | ||
| 1550nm | ≤18 | CP (NM·χλμ) | |||
| Αποτελεσματικός δείκτης ομάδας της διάθλασης (Neff) | σε 1310nm | 1,466 | - | ||
| σε 1550nm | 1,467 | - | |||
| Γεωμετρικό χαρακτηριστικό | |||||
| Διάμετρος επένδυσης | 125.0±1.0 | µm | |||
| Μη-κυκλικότητα επένδυσης | ≤1.0 | % | |||
| Διάμετρος επιστρώματος | 245.0±10.0 | µm | |||
| Concentricity επίστρωμα-επένδυσης λάθος | ≤12.0 | µm | |||
| Μη-κυκλικότητα επιστρώματος | ≤6.0 | % | |||
| Concentricity πυρήνας-επένδυσης λάθος | ≤0.8 | µm | |||
| Μηχανικό χαρακτηριστικό | |||||
| Κατσάρωμα | ≥4 | μ | |||
| Πίεση απόδειξης | ≥0.69 | GPa | |||
| Δύναμη λουρίδων επιστρώματος | Μέση τιμή | 1.0-5.0 | Ν | ||
| Τιμή κορυφής | 1.3-8.9 | Ν | |||
| Μακρο κάμπτοντας απώλεια | Ф60mm, 100 κύκλοι, σε 1550nm | ≤0.05 | DB | ||
| Ф32mm, κύκλοι 1, σε 1550nm | ≤0.05 | DB | |||
Ίνα και χαλαρός προσδιορισμός χρώματος σωλήνων
Η μεμονωμένη ίνα και οι χαλαροί σωλήνες συμφωνία με το τυποποιημένο tia/eia-598-α και τον κώδικα χρώματος όπως κατωτέρω.
Χρώματα ινών
Σωλήνας 1 χάλυβα (No.1-24fibers)
Χρώματα ινών
| Αριθ. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Χρώμα | Μπλε | Πορτοκάλι | Πράσινος | Καφετής | Γκρίζος | Άσπρος | Κόκκινος | Φύση | Κίτρινος | Βιολέτα | Ροζ | Aqua |
Ένας μαύρος ανιχνευτής (πίσσα 100mm)
| Αριθ. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| Χρώμα | Μπλε | Πορτοκάλι | Πράσινος | Καφετής | Γκρίζος | Άσπρος | Κόκκινος | Φύση | Κίτρινος | Βιολέτα | Ροζ | Aqua |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
Σωλήνας 2 χάλυβα (No.25-36fibers)
| Αριθ. | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| Χρώμα | Μπλε | Πορτοκάλι | Πράσινος | Καφετής | Γκρίζος | Άσπρος | Κόκκινος | Φύση | Κίτρινος | Βιολέτα | Ροζ | Aqua |
Χαρακτηριστικά
• Τους σωλήνες ανοξείδωτου που γεμίζουν με το υδροφοβικό πήκτωμα παρέχουν την προστασία και την υποστήριξη των οπτικών ινών
• Καλή εκτατή εκτέλεση
• Μικρή διάμετρος, ελαφρύ, χαμηλό πρόσθετο φορτίο στον πύργο
• Κατάλληλο υπερβολικό μήκος ινών της οπτικής μονάδας easliy για να κάνει
• Θερμοκρασία μεταφορών/αποθήκευσης: -40℃ σε +65℃
Specation OPGW
| Στοιχεία | Τεχνικά στοιχεία | ||
| Προσαραγμένος | Πυρήνας, στρώμα 1 στρώμα 2 | ||
| Προσάραξη της κατεύθυνσης | Το εξωτερικό στρώμα είναι δεξί | ||
| Διάμετρος καλωδίων (ονομαστική) | 14.0mm | ||
| Βάρος καλωδίων (περ.) | 688.3kg/km | ||
| Ενισχυτική διατομή | ΣΑΝ καλώδιο | 104.7mm2 | |
| Εκτιμημένη εκτατή δύναμη (RTS) | 111.6kN | ||
| Συντελεστής της ελαστικότητας (ε-συντελεστής) | 149.5N το /mm2 | ||
| Θερμικός συντελεστής επιμήκυνσης | 13.4×10-6/K | ||
| Μέγιστη πίεση εργασίας (40%RTS) | 44.64kN | ||
| Καθημερινή πίεση (EDS) (16~25%RTS) | 17.86~27.9kN | ||
| ΣΥΝΕΧΗΣ αντίσταση σε 20℃ | 0.667ohm/km | ||
| Ρεύμα λίγος χρόνου (1s, 20℃~200℃) | 8.77kA | ||
| Τρέχουσα ικανότητα λίγος χρόνου (I2t) | 77.0kA ² s | ||
| Ελάχιστη κάμπτοντας ακτίνα | Εγκατάσταση | 30 φορές της διαμέτρου καλωδίων | |
| Λειτουργία | 15 φορές της διαμέτρου καλωδίων | ||
| Σειρά θερμοκρασίας | Εγκατάσταση | -20℃~+60℃ | |
| Αποθήκευση & ναυτιλία | -40℃~+70℃ | ||
| Λειτουργία | -40℃~+70℃ | ||
| Μείωση | Εύρος ζώνης | Διασπορά τρόπου πόλωσης | ||||||
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
Μεμονωμένη ίνα | Αξία συνδέσεων σχεδίου (M=20, Q=0.01%) | |
| G652D | — | — | ≤0.35dB/km | ≤0.21dB/km | — | — | ≤0.20ps/χλμ | ≤0.1ps/χλμ |
| G655 | — | — | — | ≤0.22dB/km | — | — | ≤0.20ps/χλμ | ≤0.1ps/χλμ |
| 50/125μm | ≤3.0dB/km | ≤1.0dB/km | — | — | ≥600MHz.km | ≥1200MHz.km | — | — |
| 62.5/125μm | ≤3.5dB/km | ≤1.0dB/km | — | — | ≥200MHz.km | ≥600MHz.km | — | — |
Συσκευασία & ναυτιλία
• Τυποποιημένο τύμπανο καλωδίων
• Τυποποιημένο μήκος εξελίκτρων: 2/3km/reel, άλλο μήκος είναι επίσης διαθέσιμο
Το OPGW επρόκειτο στενά και ομοιόμορφα να πληγώσει σε ένα ισχυρό εξέλικτρο ξύλινος-σιδήρου που προσαρμόζεται σε ANSI/AA το 53-1981 ή τον ίσο. Το εξέλικτρο θα καθυστερηθεί με battens ξύλινος-σιδήρου δυνατής μπύρας ώστε να αποτραπεί το OPGW από τη ζημία στη συνηθισμένη ναυτιλία, το χειρισμό, την αποθήκευση και τη σύνδεση των διαδικασιών.
Σύμφωνα με το μήκος του καλωδίου, επιλέγουμε το διαφορετικό εξέλικτρο τύπων (Δ, δ, β, w1, w2) για το καλώδιο φόρτωσης.
Περιβαλλοντικά
Το σύνολο συμμορφώνεται με το σύστημα ISO14001, RoHS και OHSAS18001
Συστάσεις εγκατάστασης
Διαδικασία εγκατάστασης:
Συνιστάται IEEE τα πρότυπα το 524-1992 και η επιχείρησή μας να συστήνουν ότι οι διαδικασίες χρησιμοποιούνται για την εγκατάσταση OPGW.
