COem 144 πυρήνων υπαίθριο καλώδιο οπτικών ινών αγωγών GYFTY εναέριο
Υπεύθυνος : Philip
Τηλεφωνικό νούμερο : +8613422342788
Whatsapp : +8613422342788
| Ποσότητα παραγγελίας min : | 1km | Συσκευασία λεπτομέρειες : | 1/2/3/4/5 χλμ σε ένα ξύλινο τύμπανο |
|---|---|---|---|
| Χρόνος παράδοσης : | 3-5dryas | Όροι πληρωμής : | L/C, T/T, Western Union |
| Δυνατότητα προσφοράς : | 30km ανά ημέρα |
| Τόπος καταγωγής: | GuangZhou Κίνα | Μάρκα: | JQ/OEM |
|---|---|---|---|
| Πιστοποίηση: | ISO9001 ROHS CE FCC | Αριθμό μοντέλου: | GDXTW |
|
Λεπτομερής ενημέρωση |
|||
| Υλικό σακακιών: | PE | Εξωτερική διάμετρος: | 10mm |
|---|---|---|---|
| Χαλύβδινο σύρμα: | 1.0mm | Αρίθμηση ινών: | 2/4/6/8/12Core |
| δομή: | Σωλήνας μονάδων | Μέλος δύναμης: | Χαλύβδινο σύρμα δύο |
| Όνομα προϊόντων: | Υπαίθριο οπτικό καλώδιο ινών | Τύπος ινών: | YOFC ή ως αίτημα |
| Εφαρμογή: | Κεραία, αγωγός | Χρώμα: | ΜΑΥΡΟΣ |
| Τύπος: | Υβριδικό καλώδιο οπτικών ινών | μήκος: | 2km ή προσαρμοσμένο μήκος |
| Υψηλό φως: | Καλώδιο οπτικών ινών GYXTW,καλώδιο οπτικών ινών 10mm |
||
Περιγραφή προϊόντων
Υβριδικός πυρήνας GYXTW καλωδίων 2-24 με δύο καλώδια δύναμης χαλκού
Σύνθετα καλώδια οπτικών ινών που βάζουν διάφορα διαφορετικά συστατικά επάνω μέσα στη δέσμη. Αυτοί οι τύποι καλωδίων επιτρέπουν τις πολλαπλάσιες πορείες μετάδοσης από τα διάφορα συστατικά, εάν είναι αγωγοί ή τεχνολογία οπτικών ινών μετάλλων, και επιτρέπουν στο χρήστη για να έχουν ένα ενιαίο καλώδιο, επομένως μειώνοντας το γενικές κόστος και τη χρονική ανοχή για την εγκατάσταση. Η ίνα 250μm τοποθετείται σε έναν χαλαρό σωλήνα φιαγμένο από υψηλό πλαστικό συντελεστών. Τους σωλήνες γεμίζουν με μια αδιάβροχη ένωση πλήρωσης. Ο σωλήνας είναι τυλιγμένος με ένα στρώμα PSP κατά μήκος. Μεταξύ του PSP και του χαλαρού σωλήνα το νερό-εμποδίζοντας υλικό εφαρμόζεται για να κρατήσει το καλώδιο συμπαγές και υδατοστεγές. Δύο παράλληλα χαλύβδινα σύρματα τοποθετούνται στις δύο πλευρές της ταινίας χάλυβα. Τα παράλληλα χαλύβδινα σύρματα τοποθετούνται στην ταινία δύο πλευρών. Το καλώδιο ολοκληρώνεται με μια θήκη πολυαιθυλενίου (PE).
Χαρακτηριστικά γνωρίσματα
Καλή μηχανική και εκτέλεση θερμοκρασίας
Υψηλής αντοχής χαλαρός σωλήνας που είναι υδρόλυση ανθεκτική
Η ειδική ένωση πλήρωσης σωλήνων εξασφαλίζει μια κρίσιμη προστασία της ίνας
Συμπαγής ελαφρότητας, εύκαμπτης και καλής κάμψη-ανθεκτική εκτέλεση δομών και
Χαμηλές διασπορά και μείωση. Το κατάλληλο σχέδιο, ο ακριβής έλεγχος για το υπερβολικό μήκος ινών και η ευδιάκριτη διαδικασία προσάραξης δίνουν τις άριστες μηχανικές και περιβαλλοντικές ιδιότητες. Του χαλύβδινου σύρματος και ζαρώνει την ταινία χάλυβα κάνει το καλώδιο να έχει τις συμπαθητικές ιδιότητες της αντίστασης υγρασίας και να συντρίψει την αντίσταση
Οπτικά χαρακτηριστικά
| Στοιχεία | Μονάδα | Προδιαγραφή | |
| G652D | |||
| Διάμετρος τομέων τρόπου | 1310nm | um | 9.2±0.4 |
| 1550nm | um | 10.4±0.5 | |
| Διάμετρος επένδυσης | um | 124.8±0.7 | |
| Μη-κυκλικότητα επένδυσης | % | ≤0.7 | |
| Concentricity πυρήνας-επένδυσης λάθος | um | ≤0.5 | |
| Διάμετρος επιστρώματος | um | 245±5 | |
| Μη-κυκλικότητα επιστρώματος | % | ≤6.0 | |
| Επένδυση-επένδυση Concentricity του λάθους | um | ≤12 | |
| Μήκος κύματος διακοπών καλωδίων | NM | acc≤1260 | |
| Μείωση (μέγιστο) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
Παράμετροι καλωδίων
| Στοιχεία | Προδιαγραφές | |
| Αρίθμηση ινών | 2~12 | |
| Χρωματισμένος ντύνοντας την ίνα | Διάσταση | 250μm+15μm |
| Χρώμα | Μπλε, πορτοκάλι, πράσινος, καφετής, γκρίζος, άσπρο | |
| Χαλαρός σωλήνας | Διάσταση | 2.0mm±0.05mm |
| Υλικό | PBT | |
| Χρώμα | Φυσικός | |
| Μέλος δύναμης | Διάμετρος | 1.0mm |
| Υλικό | Χάλυβας | |
| Εξωτερικό σακάκι | Διάσταση | 8.0mm±0.1mm |
| Υλικό | PE | |
| Χρώμα | Μαύρος | |
Τεχνικές παράμετροι
| Σειρά της θερμοκρασίας | -20c~ +60c | |||||||||
| Μετώπη | Τύπος OFNR/OFN FT4 | |||||||||
| Ολομέλεια | Τύπος OFNR/OFN FT6 | |||||||||
| Σακάκι | LSZH ή PE | |||||||||
| Όνομα κώδικα | καλώδιο πυρήνες |
Διάμετρος (χιλ.) |
Χαλκός Καλώδιο (χιλ.) |
Γραμμικός μάζα (kgk μ) |
Εκτατός | Συντριβή | Κάμψη ακτίνα |
|||
| Απότομα Όρος (ν) |
Πολύ Όρος (ν) |
Απότομα lerm Ν) |
Πολύ Όρος (ν) |
απότομα Όρος Ν) |
Πολύ Όρος (ν) |
|||||
| OPLC-2*0.5 | 6~24 | 10 | 2*0.5 | 125 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| OPLC-4*0.5 | 6-~24 | 10 | 4*0.5 | 130 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| OPLC-2*0.75 | 6~24 | 10 | 2*0.75 | 128 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| OPLC-4*0.75 | 6~24 | 10 | 4*0.75 | 135 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| oPLC-2*1.0 | 6~24 | 10 | 2*1.0 | 130 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| OPLC-4*1.0 | 6-~24 | 12 | 4*1.0 | 150 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| OPLC-2*1.5 | 6~24 | 12 | 2*1.5 | 140 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| OPLC-4*1.5 | 6~24 | 12 | 4*1.5 | 160 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| OPLC-2*2.5 | 6~-24 | 12 | 2*2.5 | 150 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| OPLC-4*2.5 | 6-~24 | 14.5 | 4*2.5 | 180 | 1500 | 600 | 1000 | 300 | 20D | 10D |

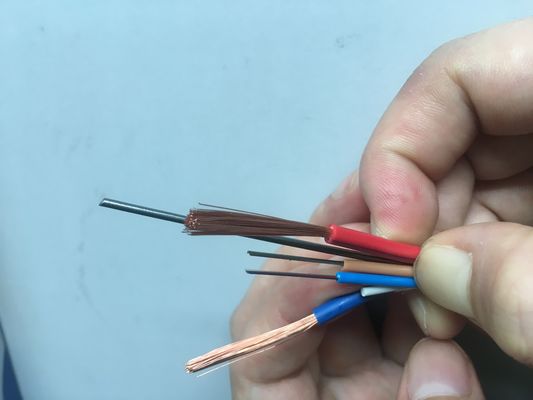

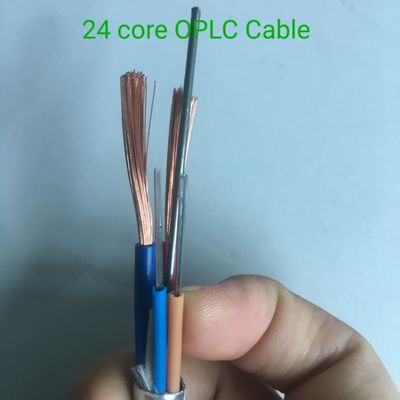

Εικόνα προϊόντων
Εφαρμογή
Χρησιμοποιημένος για το υπαίθριο κιβώτιο διανομής στη σωλήνωση της οικοδόμησης, γενικά έξοδα, που θάβονται.
Χρησιμοποιημένος στο δωμάτιο εξοπλισμού οπτικών επικοινωνιών,
Χρησιμοποιημένος για την ίνα και το άλμα ουρών στη γραμμή.
Χρησιμοποιημένος για τα κτήρια που περιβάλλουν στο καλώδιο.
Packing&Delivery
1/2/3/4/km σε ένα ξύλινο τύμπανο, παραδίδουν τις ημέρες: 5-8work ημέρες
FAQ
