SM όλο το διηλεκτρικό αυτοφερόμενο καλώδιο οπτικών ινών ADSS

Ποσότητα παραγγελίας min : 1km Συσκευασία λεπτομέρειες : Ξύλινο τύμπανο
Χρόνος παράδοσης : 3-5 ημέρες, εξαρτάται από την ποσότητα διαταγής Όροι πληρωμής : L/C, T/T, Western Union, Alipay
Δυνατότητα προσφοράς : 4500 το μήνα
Μάρκα: Jiqian Πιστοποίηση: ISO 9001/CE/ROHS/FCC
Αριθμό μοντέλου: Adss-24B1

Λεπτομερής ενημέρωση

Τόπος καταγωγής: guangzhou, Κίνα Εμπορικό σήμα καλωδίων: Jiqian
αριθμός αγωγού: ≥ 10 Cettification: ISO 9001/CE/ROHS/FCC
Κατασκευαστής: ναι Εφαρμογή: Υπερυψωμένος
Εξωτερική θήκη: PE Αριθμός ίνας: 2-288
Θερμοκρασία αποθήκευσης και χρήσης: -40℃ σε +70℃.
Υψηλό φως:

Αυτοφερόμενο καλώδιο οπτικών ινών ADSS

,

Καλώδιο οπτικών ινών ISO9001 ADSS

,

καλώδιο οπτικών ινών 250μm ADSS

Περιγραφή προϊόντων

Jiqian υπαίθριο SM όλη η διηλεκτρική αυτοφερόμενη έκταση 100m 24 πυρήνας 48 ADSS οπτικό καλώδιο Adss καλωδίων Fibra πυρήνων

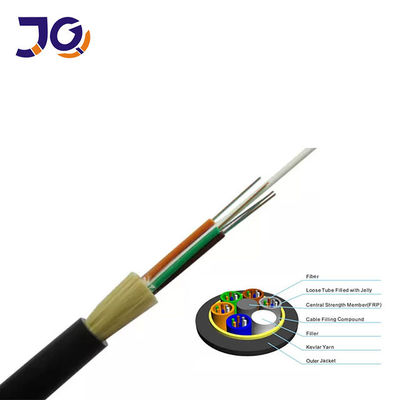

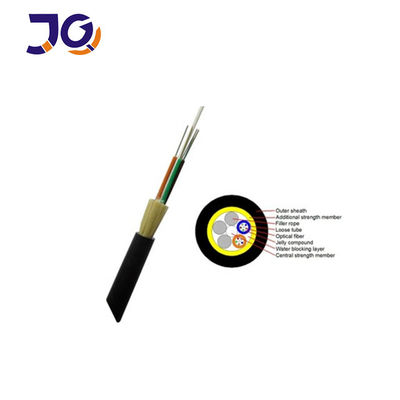

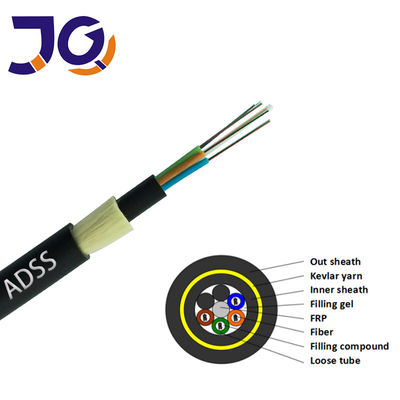

Το καλώδιο ADSS είναι ο χαλαρός σωλήνας που προσαράσσουν. Οι ίνες, 250μm, τοποθετούνται σε έναν χαλαρό σωλήνα φιαγμένο από υψηλά πλαστικά συντελεστών.

Τους σωλήνες γεμίζουν με μια αδιάβροχη ένωση πλήρωσης. Οι σωλήνες (και υλικά πληρώσεως) είναι προσαραγμένοι γύρω από ένα FRP

(Η ίνα ενίσχυσε το πλαστικό) ως μη μεταλλικό κεντρικό μέλος δύναμης σε έναν συμπαγή και κυκλικό πυρήνα καλωδίων.

Μετά από το καλώδιο τον πυρήνα γεμίζουν με την πλήρωση της ένωσης. καλύπτεται με τη λεπτή εσωτερική θήκη PE (πολυαιθυλένιο).

Μετά από το προσαραγμένο στρώμα του aramid τα νήματα εφαρμόζονται πέρα από την εσωτερική θήκη ως μέλος δύναμης,

το καλώδιο ολοκληρώνεται με το PE ή (αντι-ακολουθώντας) στην εξωτερική θήκη.

SM όλο το διηλεκτρικό αυτοφερόμενο καλώδιο οπτικών ινών ADSS 0

SM όλο το διηλεκτρικό αυτοφερόμενο καλώδιο οπτικών ινών ADSS 1









Χαρακτηριστικά γνωρίσματα



• Μπορέστε να εγκατασταθείτε χωρίς να κόψει τη δύναμη

• Ελαφριά και μικρή διάμετρος καλωδίων, που μειώνει τον αντίκτυπο του πάγου, τον αέρα και το φορτίο στον πύργο και την υποστήριξη

• Η μεγάλη έκταση, η μέγιστη έκταση είναι περισσότερα από 1000 μέτρα

• Έχει τις άριστα εκτατά ιδιότητες και τα χαρακτηριστικά θερμοκρασίας

• Υπολογιζόμενη διάρκεια ζωής 30 έτη



Δομή και τεχνικές προδιαγραφές adss-SJ (50150M)

Παρ. εξωτερική
Διάμετρος
(χιλ.)
Βάρος παρ.
(kg/km)

REC. Καθημερινό μέγιστο.
Ένταση εργασίας

(kN)

Max επιτρεπόμενος
Ένταση εργασίας
(kN)

Σπάσιμο

Δύναμη

(kN)

Δύναμη

Μέλος

CSA

(mm2)

Συντελεστής
Ελαστικότητα
CSA

(kN/mm2)

Θερμότητα

Επέκταση

Συντελεστής

(x10- 6/K)

Κατάλληλη έκταση
Μετρητής
Σακάκι PE Στο σακάκι Α Β Γ Δ
11 110 120 1.0 2.5 8 3.0 6.6 2.1 120 80 100 80
11.5 115 125 1.5 4 10 4.5 7.3 1.8 180 120 150 120
12 120 130 2.5 6 15 7.5 8.3 1.5 250 150 290 150



Δομή και τεχνικές προδιαγραφές adss-DJ (50750M)

Παρ. εξωτερική
Διάμετρος
(χιλ.)
Βάρος παρ.
(kg/km)

REC. Καθημερινό μέγιστο.
Ένταση εργασίας

(kN)

Max επιτρεπόμενος
Ένταση εργασίας
(kN)

Σπάσιμο

Δύναμη

(kN)

Δύναμη

Μέλος

CSA

(mm2)

Συντελεστής
Ελαστικότητα
CSA

(kN/mm2)

Θερμότητα

Επέκταση

Συντελεστής

(x10- 6/K)

Κατάλληλη έκταση
Μετρητής
Σακάκι PE Στο σακάκι Α Β Γ Δ
12.5 125 136 1.5 4 10 4.6 7.6 1.8 160 100 140 100
13.0 132 142 2.25 6 15 7.6 8.3 1.5 230 150 200 150
13.3 137 148 3.0 8 20 10.35 9.45 1.3 300 200 290 200
13.6 145 156 3.6 10 24 13.8 10.8 1.2 370 250 350 250
13.8 147 159 4.5 12 30 14.3 11.8 1.0 420 280 400 280
14.5 164 177 5.4 15 36 18.4 13.6 0,9 480 320 460 320
14.9 171 185 6.75 18 45 22.0 16.4 0,6 570 380 550 380
15.1 179 193 7.95 22 53 26.4 18.0 0,3 670 460 650 460
15.5 190 204 9.0 26 60 32.2 19.1 0,1 750 530 750 510



Οπτικό χαρακτηριστικό



Τύπος ινών

Μείωση

(+20℃)

Εύρος ζώνης

Αριθμητικό άνοιγμα

Κομμένο μήκος κύματος οπτικών καλωδίων

@850nm

@1300nm

@1310nm

@1550nm

@850nm

@1300nm

G.652 - - ≤0.36dB/km ≤0.22dB/km - - - ≤1260nm
G.655 - - ≤0.40dB/km ≤0.23dB/km - - - ≤1450nm
50/125µm ≤3.3dB/km ≤1.2dB/km - - ≥500MHz·χλμ ≥500MHz·χλμ 0.200±0.015 NA -
62.5/125µm ≤3.5dB/km ≤1.2dB/km - - ≥200MHz·χλμ ≥500MHz·χλμ 0.275±0.015 NA -



Εφαρμογή: Αυτοφερόμενα γενικά έξοδα
