16 καλώδιο GYXTW οπτικών ινών 24 πυρήνων για τις τηλεπικοινωνίες

Ποσότητα παραγγελίας min : 1km Συσκευασία λεπτομέρειες : 1/2/3/4/5 χλμ σε ένα ξύλινο τύμπανο
Χρόνος παράδοσης : 3-5dryas Όροι πληρωμής : L/C, T/T, Western Union
Δυνατότητα προσφοράς : 200 χλμ ανά ημέρα
Τόπος καταγωγής: GUANGDONG ΚΙΝΑ Μάρκα: JQ/OEM
Πιστοποίηση: ISO9001/CE/ROHS/FCC Αριθμό μοντέλου: Gyxtw-2B1 4B1 6B1 8B1 12B1

Λεπτομερής ενημέρωση

Υλικό σακακιών: PE, HDPE, MDPE, LSZH Εξωτερική διάμετρος: 8.0mm/6.0mm/7.0mm/9.0mm
Χαλύβδινο σύρμα: 1.0mm/0.7mm Χρώμα: Μαύρος
Τύπος ινών: Ενιαίος τρόπος G652D Αρίθμηση ινών: 2/4/6/8/12/24 πυρήνας
Δομή: Unitube Μέλος δύναμης: Χαλύβδινο σύρμα δύο
Εγκατάσταση: Εναέριο &Duct Όνομα προϊόντων: Κεντρικό χαλαρό καλώδιο ινών σωλήνων υπαίθριο οπτικό
Εμπορικό σήμα ινών: Τα Corning/YOFC ή Λέξεις κλειδί: Καλώδιο ινών
Υψηλό φως:

Multicore καλώδιο οπτικών ινών

,

Καλώδιο οπτικών ινών GYXTW

,

HDPE καλώδιο οπτικών ινών

Περιγραφή προϊόντων

2 / 4/6/8/12/16/24 αφαιρούν τον πυρήνα το ενιαίο καλώδιο οπτικών ινών τηλεπικοινωνιών τρόπου υπαίθριο θωρακισμένο GYXTW Multicore

GYXTW 12 υπαίθριο καλώδιο οπτικών ινών οπτικών ινών πυρήνων



Προδιαγραφή GYXTW

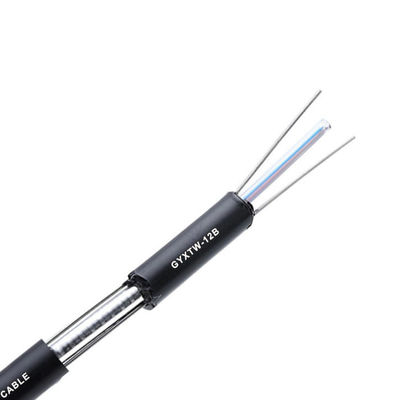

Διατομή του καλωδίου



16 καλώδιο GYXTW οπτικών ινών 24 πυρήνων για τις τηλεπικοινωνίες 0





Παράμετρος ινών

Στοιχείο Μονάδα Προδιαγραφή
Τύπος ινών G.652D
Διάμετρος τομέων τρόπου 1310nm χιλ. 9.2±0.4
1550nm χιλ. 10.4±0.8
Διάμετρος επένδυσης χιλ. 125.0±1
Μη-κυκλικότητα επένδυσης % £1.0
Concentricity πυρήνων/επένδυσης λάθος χιλ. £0.5
Διάμετρος επιστρώματος χιλ. 245±5
Μη-κυκλικότητα επιστρώματος % £6.0
Concentricity επένδυσης/επένδυσης λάθος χιλ. £12.0
Κομμένο καλώδιο μήκος κύματος NM £1260
Συντελεστής μείωσης 1310nm dB/km £0.36
1550nm dB/km £0.22
Επίπεδο πίεσης απόδειξης kpsi ≥100

Σημείωση: Άλλες παράμετροι συναντούν το τυποποιημένο ITU-τ G.652









Απόδοση καλωδίων

Στοιχείο Παράμετροι
Αρίθμηση ινών 12
Χρωματισμένη ντυμένη ίνα Διάσταση 250µm±15µm
Χρώμα Μπλε, πορτοκάλι, πράσινος, καφετής, γκρίζος, άσπρος, κόκκινος, μαύρος, κίτρινος, πορφυρός, ρόδινο, Aqua
Χαλαρός σωλήνας Διάσταση 2.2mm±0.1mm
Υλικό PBT
Χρώμα φύση
Υλικό πληρώσεως Υλικό κανένας
Χρώμα κανένας
Μέλος δύναμης Διάσταση 0.7mm±0.05mm
Υλικό Φωσφοριώντας χαλύβδινο σύρμα
Θωρακισμένος Υλικό Ντυμένη πλαστικό λουρίδα χάλυβα
Εξωτερικό σακάκι Υλικό PE
Χρώμα Μαύρος





Μηχανικά και περιβαλλοντικά χαρακτηριστικά

Στοιχείο Μονάδα Προδιαγραφές
Ένταση (μακροπρόθεσμη) Ν 600
Ένταση (βραχυπρόθεσμη) Ν 1500
Συντριβή (μακροπρόθεσμη) N/10cm 300
Συντριβή (βραχυπρόθεσμη) N/10cm 1000
Ελάχιστη ακτίνα κάμψεων (δυναμική) χιλ. 20D
Min.Bend ακτίνα (στατική) χιλ. 10D
Θερμοκρασία εγκατάστασης -40~+60
Λειτουργούσα θερμοκρασία -40~+70
Θερμοκρασία αποθήκευσης -40~+70
Επανάληψη της κάμψης (重复弯曲) Φορτίο: 250N αριθμός κύκλων: 30 καμία προφανής μείωση προσθηκών, κανένα σπάσιμο ινών και καμία ζημία καλωδίων.
Torsion (扭曲) Φορτίο: 250N αριθμός κύκλων: 10 γωνία συστροφής: ±90° καμία προφανής μείωση προσθηκών, κανένα σπάσιμο ινών και καμία ζημία καλωδίων.
Αντίκτυπος (冲击) Ενέργεια αντίκτυπου: 450g×1m ακτίνα του κεφαλιού σφυριών: 12.5mm αριθμός αντίκτυπου: 5 καμία προφανής μείωση προσθηκών, κανένα σπάσιμο ινών και καμία ζημία καλωδίων.







Διαστάσεις των κατασκευών καλωδίων

Αρίθμηση ινών Δομή Ίνες ανά σωλήνα

Χαλαρή διάμετρος σωλήνων

(χιλ.)

Διάμετρος CSM/διάμετρος μαξιλαριών

(χιλ.)

Ονομαστικό πάχος του εξωτερικού σακακιού

(χιλ.)

Διάμετρος καλωδίων

Ύψος

(χιλ.)

Βάρος καλωδίων

(kg/km)

2 1 2 1.7±0.1 1.0/1.0 1.6 8.0±0.2 57
4 1 4 1.85±0.1 1.0/1.0 1.6 8.0±0.2 58
6 1 6 1.9±0.1 1.0/1.0 1.6 8.0±0.2 58
8 1 8 2.0±0.1 1.0/1.0 1.6 8.0±0.2 60
12 1 12 2.2±0.1 1.0/1.0 1.6 8.0±0.2 60

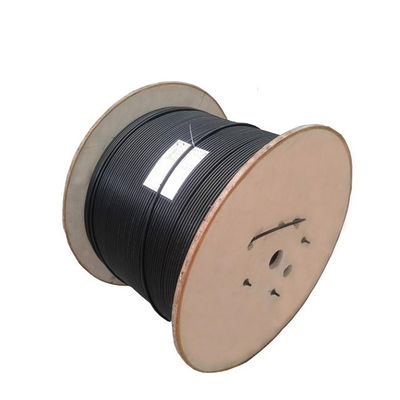

Τύμπανο

Τύπος καλωδίων Τύμπανο (17kg)
Ύψος (χιλ.) Πλάτος (χιλ.) Εσωτερική διάμετρος (χιλ.)

Μήκος

(χλμ)

Τύπος τυμπάνων
GYXTW 700 700 650 2 ξύλινο τύμπανο



16 καλώδιο GYXTW οπτικών ινών 24 πυρήνων για τις τηλεπικοινωνίες 1

16 καλώδιο GYXTW οπτικών ινών 24 πυρήνων για τις τηλεπικοινωνίες 2







Μπορείτε να συμπαθήσετε



16 καλώδιο GYXTW οπτικών ινών 24 πυρήνων για τις τηλεπικοινωνίες 3





FAQ

1.Are εσείς εμπορικός επιχείρηση ή κατασκευαστής;
Είμαστε ο κατασκευαστής με την εμπειρία 10 ετών, είμαστε ειδικευμένοι στην έρευνα, την ανάπτυξη και την παραγωγή
για το καλώδιο οπτικών ινών, καλώδιο πτώσης και σκοινί πορειών ect. Το εργοστάσιό μας είναι στην πόλη Guangzhou, υποδοχή για να μας επισκεφτεί!

2.About η ποιότητα;
Παράδοση πριν από εξετάσαμε κάθε ίνες όταν τελειωμένη παραγωγή.
Μετά από την επιβεβαίωση τιμών, μπορείτε να απαιτήσετε δωρεάν τα δείγματα για να ελέγξετε την ποιότητά μας.

3.Can δέχεστε τη μικρή διαταγή;
Ναι, η μικρή διαταγή είναι διαθέσιμη. Υποστηρίζουμε το νέο έργο των πελατών μας, όπως ξέρουμε ότι η επιχείρηση είναι πάντα από τη μικρή διαταγή.

4.What είναι η παράδοσή σας χρόνος;
Συνήθως περίπου εργάσιμες ημέρες 3-7days, εξαρτάται κυρίως από την ποσότητα διαταγής.
Αλλά pls βεβαιώνεται ότι θα τακτοποιήσουμε τα αγαθά σας το συντομότερο δυνατόν μετά από την πληρωμή σας.

5.Can δέχεστε την υπηρεσία cOem;
Ναι, χαιρετίζουμε την υπηρεσία cOem. Μπορούμε να τυπώσουμε το λογότυπό σας στο προϊόν. Οποιαδήποτε ιδέα από σας είναι διαθέσιμη.
