Παράλληλο θωρακισμένο Singlemode GYXTW GYFXTY χαλύβδινων συρμάτων δύο καλώδιο οπτικών ινών δύναμης

Περιγραφή προϊόντων



παράλληλο θωρακισμένο singlemode GYXTW χαλύβδινων συρμάτων δύο καλώδιο οπτικών ινών δύναμης

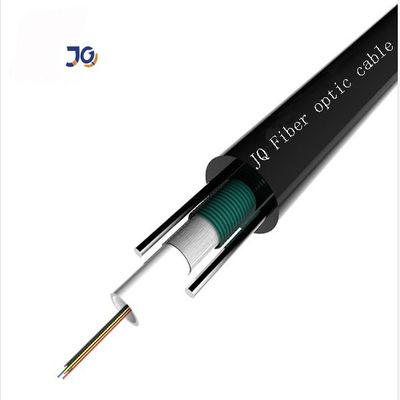

Περιγραφή GYXTW





Το fi bers, 250μm, τοποθετείται σε έναν χαλαρό σωλήνα φιαγμένο από υψηλό πλαστικό συντελεστών. Ο σωλήνας είναι fi με μια αδιάβροχη lling ένωση fi. Ο σωλήνας είναι τυλιγμένος με ένα στρώμα PSP κατά μήκος. Μεταξύ του PSP και του χαλαρού σωλήνα το νερό-εμποδίζοντας υλικό εφαρμόζεται για να κρατήσει το καλώδιο συμπαγές και υδατοστεγές. Δύο παράλληλα χαλύβδινα σύρματα τοποθετούνται στο δίπλευρο της ταινίας χάλυβα. Τα παράλληλα χαλύβδινα σύρματα τοποθετούνται στην ταινία δύο πλευρών. Το καλώδιο ολοκληρώνεται με μια θήκη πολυαιθυλενίου (PE).





Χαρακτηριστικά γνωρίσματα





1. ο χαλαρός σωλήνας είναι κεντρικά τοποθετημένο με το καλό υπερβολικό μήκος και ελαχιστοποιεί την επιρροή του πλευρικού καλωδίου crush.double δεδομένου ότι το μέλος δύναμης παρέχει την άριστη απόδοση πίεσης.

2. Ο σωλήνας είναι τυλιγμένος με ένα στρώμα PSP κατά μήκος, άριστη ατσαλάκωτη απόδοση.

3. Μεταξύ του PSP και του χαλαρού σωλήνα το νερό-εμποδίζοντας υλικό εφαρμόζεται για να κρατήσει το καλώδιο συμπαγές και υδατοστεγές.





Εφαρμογή



1. κατάλληλος για την εγκατάσταση στο περιβάλλον κεραιών ή αγωγών για την επικοινωνία μεταξύ των γραφείων,

2. μητροπολιτικό δίκτυο.

3. το δίκτυο πρόσβασης και είναι ιδιαίτερα κατάλληλο για την κατάσταση







Οπτικά χαρακτηριστικά

Στοιχεία		Μονάδα	Προδιαγραφή
			G652D
Διάμετρος τομέων τρόπου	1310nm	um	9.2±0.4
	1550nm	um	10.4±0.5
Διάμετρος επένδυσης		um	124.8±0.7
Μη-κυκλικότητα επένδυσης		%	≤0.7
Concentricity πυρήνας-επένδυσης λάθος		um	≤0.5
Διάμετρος επιστρώματος		um	245±5
Μη-κυκλικότητα επιστρώματος		%	≤6.0
Επένδυση-επένδυση Concentricity του λάθους		um	≤12
Μήκος κύματος διακοπών καλωδίων		NM	acc≤1260
Μείωση (μέγιστο)	1310nm	dB/km	≤0.36
	1550nm	dBkm	≤0.22







Παράμετροι καλωδίων

Στοιχεία		Προδιαγραφές
Αρίθμηση ινών		2~24
Χρωματισμένος ντύνοντας την ίνα	Διάσταση	250μm+15μm
	Χρώμα	Μπλε, πορτοκάλι, πράσινος, καφετής, γκρίζος, άσπρος, κόκκινος, μαύρος, κίτρινος, ιώδης, ρόδινο, τυρκουάζ
Χαλαρός σωλήνας	Διάσταση	2.0mm±0.05mm
	Υλικό	PBT
	Χρώμα	Φυσικός
Μέλος δύναμης	Διάμετρος	1.0mm/0.7mm
	Υλικό	Χάλυβας
Εξωτερικό σακάκι	Διάσταση	6.0~9.0mm
	Υλικό	PE
	Χρώμα	Μαύρος





Τεχνικές παράμετροι

Ίνα Αρίθμηση	Καλώδιο Διάμετρος (χιλ.)	Βάρος καλωδίων kg/km)	Εκτατή δύναμη Πολύ/απότομα Όρος (ν)	Αντίσταση συντριβής Πολύ/απότομα Όρος (N/100mm)	Κάμψη Ακτίνα στατική/δυναμική χιλ.)
2~12	8.0	78	600/1500	300/1000	10D/20D
14~24	9.0	90	600/1500	300/1000	10D/20D

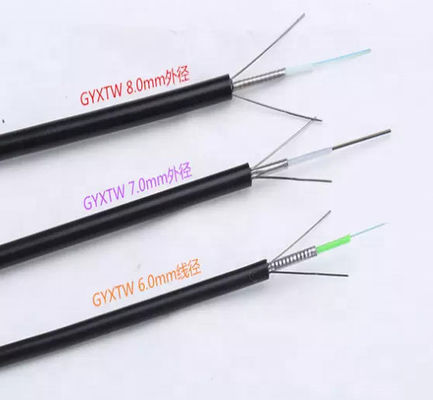

εικόνες λεπτομερειών showes
