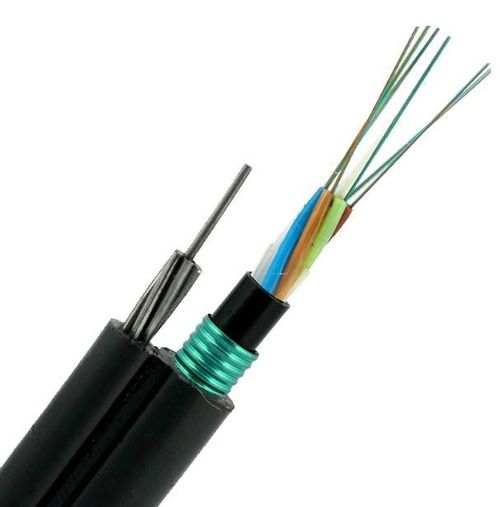

Αυτοφερόμενο σχήμα 8 καλώδιο 12 24 πυρήνας 116KM GYFTC8Y53 από το εργοστάσιο Jiqian

January 22, 2021

τελευταία εταιρεία περί Αυτοφερόμενο σχήμα 8 καλώδιο 12 24 πυρήνας 116KM GYFTC8Y53 από το εργοστάσιο Jiqian








Έκθεση δοκιμής καλωδίων ινών
Κατασκευαστής αριθ.: JQ12C-2020620001
Πρότυπο προϊόντων GYFTC8Y53-12B1 Τεχνικό πρότυπο YD/T769-2003
Στοιχείο δοκιμής (1) Χρώμα ινών Σωλήνας 1 PBT Μείωση Color& ινών (α 1310nm≤0.36dB/km, α 1550nm≤0.25dB/km)
μπλε πορτοκάλι πράσινος καφετής γκρίζος φύση Κόκκινος Μαύρος Κίτρινος Πορφυρός Ροζ Verdure
1310 0,332 0,329 0,326 0,323 0,325 0,328 0,324 0,322 0,325 0,323 0,326 0,329
1550 0,191 0,184 0,182 0,183 0,197 0,186 0,184 0,197 0,186 0,193 0,192 0,187
Σωλήνας 2 PBT μπλε πορτοκάλι πράσινος καφετής γκρίζος φύση Κόκκινος Μαύρος Κίτρινος Πορφυρός Ροζ Verdure
1310 0,323 0,327 0,326 0,325 0,329 0,328 0,323 0,322 0,326 0,323 0,326 0,329
1550 0,181 0,186 0,182 0,184 0,197 0,186 0,185 0,197 0,186 0,193 0,192 0,187
Σωλήνας 3 PBT μπλε πορτοκάλι πράσινος καφετής γκρίζος φύση Κόκκινος Μαύρος Κίτρινος Πορφυρός Ροζ Verdure
1310 0,322 0,329 0,328 0,323 0,327 0,328 0,323 0,322 0,325 0,323 0,326 0,329
1550 0,193 0,184 0,185 0,183 0,198 0,186 0,187 0,192 0,186 0,193 0,192 0,187
Σωλήνας 4 PBT μπλε πορτοκάλι πράσινος καφετής γκρίζος φύση Κόκκινος Μαύρος Κίτρινος Πορφυρός Ροζ Verdure
1310 0,327 0,323 0,329 0,331 0,328 0,321 0,328 0,325 0,327 0,322 0,324 0,326
1550 0,191 0,195 0,181 0,194 0,181 0,186 0,181 0,183 0,189 0,193 0,191 0,196
Στοιχείο δοκιμής (2) Διάμετρος πυρήνων (um) 9.3±0.7 Χαρακτηριστικά διασποράς Μηά σειρά μήκους κύματος διασποράς (NM) 1300-1324
Διάμετρος επένδυσης (um) 125±1 Μηδέν μέγιστο κλίσεων διασποράς (Ps/nm2.km) ≤0.092
Concentricity πυρήνων/επένδυσης λάθος <1 1288-1339 συντελεστής διασποράς του Max (Ps/nm.km) ≤3.5
Μη-κυκλικότητα επένδυσης <2 1271-1360 συντελεστής διασποράς του Max (Ps/nm.km) ≤5.3
Κόψτε το μήκος κύματος (NM) <1260 1550nm συντελεστής διασποράς του Max (Ps/nm.km) ≤18
Στοιχείο δοκιμής (3) Ακεραιότητα και εμφάνιση δομών καλωδίων Πλήρης δομή καλωδίων, εμφάνιση χωρίς ατέλειες
Τελειωμένο μήκος καλωδίων (μ) 2000M Δοκιμή διείσδυσης νερού ΠΕΡΑΣΜΑ
Καλώδιο O.D. (χιλ.) 12.2 ±0.2 Συνδετικότητα μετάλλων ΠΕΡΑΣΜΑ
Ακεραιότητα θηκών Πλήρης
GW 480KG Ημερομηνία 20,2020 Ιουνίου Θερμοκρασία 35℃ υγρασία 65%
Γραμματόσημο   Συμπέρασμα
Προδιαγραφή του καλωδίου SM (9/125), 12cores, 6cores*2 (σωλήνας PBT), χαλύβδινο σύρμα 7*1.0mm, κεντρικό μέλος δύναμης FRP1.6mm, SADJ, GYFTC8Y53





Το δείγμα παρουσιάζει







Το σύκο που 8 116KM καλώδιο είναι φορτώνει στο φορτηγό



Χαρακτηρισμός καλωδίων

(1) ένδειξη στους μετρητές/τα πόδια

(2) ποσότητα και τύπος ινών

(3) τύπος καλωδίων



(4) όνομα εργοστασίων



(5) ημερομηνία της κατασκευής (έτος)

(6) άλλες απαιτήσεις



Τα σημάδια θα είναι μόνιμα και ευανάγνωστα κατά τη διάρκεια της ζωής καλωδίων. Η ακρίβεια της ένδειξης μήκους θα είναι καλύτερη από 1000m±2m.
