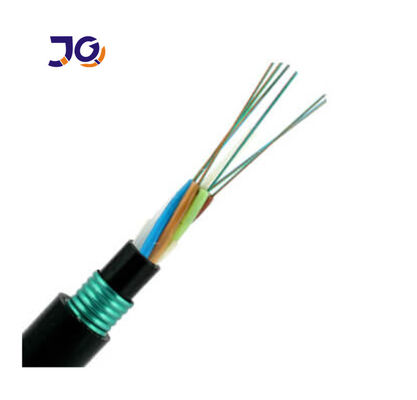

Non-Metal GYFTY53 Stranded Water-Blocking Fiber Optic Cable
Non-Metal GYFTY53 Stranded Water-Blocking Fiber Optic Cable Non-Metal GYFTY53 Stranded Water-Blocking Fiber Optic Cable
Επικοινωνήστε

Προσαραγμένο νερό-εμποδίζοντας καλώδιο οπτικών ινών αμέταλλων GYFTY53

Ποσότητα παραγγελίας min : 1km Συσκευασία λεπτομέρειες : Ξύλινο τύμπανο
Χρόνος παράδοσης : 5-8 ημέρες εργασίας Όροι πληρωμής : L/C, T/T, Western Union
Δυνατότητα προσφοράς : 30km ανά ημέρα
Τόπος καταγωγής: GuangZhou, Κίνα Μάρκα: JQ/OEM
Πιστοποίηση: ISO9001 Αριθμό μοντέλου: GYFTY53-48B1

Λεπτομερής ενημέρωση
Αρίθμηση ινών: 2-288 πυρήνες Τύπος ινών: ενιαίος τρόπος/πολυ τρόπος
Σακάκι: PE Χρώμα: ΜΑΥΡΟΣ
Όνομα προϊόντων: Υπαίθριο καλώδιο οπτικών ινών Αριθμό μοντέλου: GYFTY53-48 πυρήνας
δομή: Χαλαρός σωλήνας εγκατάσταση: Κεραία ή αγωγός
Μέλος δύναμης: FRP COem: Διαθέσιμος
Επισημαίνω:

GYFTY53 υπαίθριο καλώδιο οπτικών ινών

,

GYFTY53 υπαίθριο καλώδιο οπτικής ίνας

,

Καλώδιο οπτικών ινών πυρήνων GYFTY53 48

Περιγραφή προϊόντων

Προσαραγμένο νερό-εμποδίζοντας καλώδιο οπτικών ινών αμέταλλων GYFTY53



Οι ίνες, 250µm, τοποθετούνται σε έναν χαλαρό σωλήνα φιαγμένο από υψηλό πλαστικό συντελεστών. Τους σωλήνες γεμίζουν με μια αδιάβροχη ένωση πλήρωσης. Μια ίνα ενίσχυσε το πλαστικό (FRP) εντοπίζει στο κέντρο του πυρήνα ως μη μεταλλικό μέλος δύναμης. Οι σωλήνες (και υλικά πληρώσεως) είναι προσαραγμένοι γύρω από το μέλος δύναμης σε έναν συμπαγή και κυκλικό πυρήνα. Κατόπιν ο πυρήνας καλωδίων καλύπτεται με μια λεπτή εσωτερική θήκη πολυαιθυλενίου (PE), η οποία γεμίζουν με τη ζελατίνα για να τον προστατεύσει από την είσοδο νερού. Ένα στρώμα του νερό-φραξίματος του υλικού εφαρμόζεται γύρω από τον πυρήνα καλωδίων για να αποτρέψει την είσοδο νερού το ίδιο πράγμα. Αφότου εφαρμόζεται ένα ζαρωμένο τεθωρακισμένο ταινιών χάλυβα, το καλώδιο ολοκληρώνεται με μια εξωτερική θήκη PE.

Χαρακτηριστικά γνωρίσματα
* Καλή μηχανική και εκτέλεση θερμοκρασίας
* Υψηλής αντοχής χαλαρός σωλήνας που είναι υδρόλυση ανθεκτική
* Η ειδική ένωση πλήρωσης σωλήνων εξασφαλίζει μια κρίσιμη προστασία της ίνας
* Αντίσταση και ευελιξία συντριβής
* Τα ακόλουθα μέτρα λαμβάνονται για να εξασφαλίσουν το καλώδιο υδατοστεγές:
* Ενιαίο ενισχυμένο ίνα πλαστικό ως κεντρικό μέλος δύναμης
* Χαλαρή ένωση πλήρωσης σωλήνων
* πλήρωση πυρήνων καλωδίων 100%
* Ενίσχυση PSP moisture-proof
* Νερό-εμποδίζοντας υλικό

Εφαρμογή

1. Άμεσος ενταφιασμός

2. Υπόγεια

3. Σπονδυλική στήλη Διαδίκτυο



Οπτικά χαρακτηριστικά











G.652D



50/125um



625/125μm



Μείωση



@850nm







≤3.0dB/km



≤3.0dB/km



(+20°C)



@1300nm







≤1.0dB/km



≤1.0dB/km







@1310nm



≤0.36dB/km















@1550nm



≤0.22dB/km











Εύρος ζώνης (ClassA)



@850nm







2500MHzkm



2200MHz: χλμ







@1300nm







21000MHz-χλμ



2600MHzkm



NumericalAperture











0.200+0.015NA



0.275+0.015NA



CableCut-

offWavelengthλcc







≤1260nm















Τεχνικά στοιχεία



Αρίθμηση ινών



Ονομαστικός

Διάμετρος (χιλ.)



Ονομαστικός

βάρος (kg/km)



Max

Ίνες ανά

Σωλήνας



No.of

(Tube+fillers)



Φορτίο AllowableTensile

(N/100mm)



Επιτρεπόμενη συντριβή

Αντίσταση (N/100mm)



απότομα

Όρος



πολύ

όρος



απότομα

Όρος



μακροπρόθεσμος



2~36



10.2



125



12



6



3000



1000



3000



1000



36~72



15.1



212



12



6



3000



1000



3000



1000



74~96



16.3



246



12



8



3000



1000



3000



1000



98~120



17.8



288



12



10



3000



1000



3000



1000



122~144



19.4



336



12



12



3000



1000



3000



1000



>144



Σχέδιο σύμφωνα με το αίτημα πελατών





Απόδοση
Στοιχείο Παράμετροι



Χαλαρός σωλήνας

 Υλικό PBT
Χρώμα Όλη η επίδειξη χρωμάτων
Υλικό πληρώσεως Υλικό PE
Χρώμα Μαύρος
CSM Υλικό FRP
Εσωτερικό σακάκι Υλικό HDPE
Χρώμα Μαύρος
Εξωτερικός θωρακισμένος Υλικό Ντυμένη πλαστικό λουρίδα χάλυβα
Εξωτερικό σακάκι Υλικό HDPE
Χρώμα Μαύρος
Ελάχιστη κάμπτοντας ακτίνα Στατικός 12,5 φορές διάμετρος καλωδίων
Δυναμικός 25 φορές διάμετρος καλωδίων
Επανάληψη της κάμψης Φορτίο: 150N αριθμός κύκλων: 30 καμία προφανής μείωση προσθηκών, κανένα σπάσιμο ινών και καμία ζημία καλωδίων.
Εκτατή απόδοση Βραχυπρόθεσμος 1500N
Συντριβή Βραχυπρόθεσμος 3000N/100mm
Torsion Φορτίο: 150N αριθμός κύκλων: 10 γωνία συστροφής: ±180° καμία προφανής μείωση προσθηκών, κανένα σπάσιμο ινών και καμία ζημία καλωδίων.
