COem 144 πυρήνων υπαίθριο καλώδιο οπτικών ινών αγωγών GYFTY εναέριο
Υπεύθυνος : Philip
Τηλεφωνικό νούμερο : +8613422342788
Whatsapp : +8613422342788
Ποσότητα παραγγελίας min : | 1000m | Συσκευασία λεπτομέρειες : | Ξύλινο τύμπανο |
---|---|---|---|
Χρόνος παράδοσης : | 2-4day | Όροι πληρωμής : | Western Union, MoneyGram, T/T, L/C |
Δυνατότητα προσφοράς : | 100km ανά σήμερα |
Τόπος καταγωγής: | ΚΙΝΑ | Μάρκα: | jiqian |
---|---|---|---|
Πιστοποίηση: | ISO | Αριθμό μοντέλου: | GYFTY |
Λεπτομερής ενημέρωση |
|||
Τύπος ινών: | G657A1/A2/G652D/G657A1/G657A2 | COem: | Διαθέσιμος |
---|---|---|---|
Εφαρμογή: | Κεραία/αγωγός | Αριθμός αγωγών: | 72 |
Δομή: | Προσαραγμένος χαλαρός σωλήνας | Λειτουργούσα θερμοκρασία: | -40 ~ +60 Γ |
Κεντρικό μέλος δύναμης: | FRP | ||
Υψηλό φως: | Μη θωρακισμένο καλώδιο οπτικών ινών GYFTY,72 καλώδιο οπτικών ινών αγωγών GYFTY,Καλώδιο οπτικών ινών πυρήνων GYFTY 72 |
Περιγραφή προϊόντων

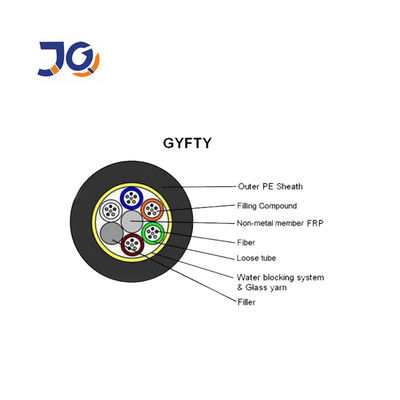

Οι ίνες, 250µm, τοποθετούνται σε έναν χαλαρό σωλήνα φιαγμένο από υψηλό πλαστικό συντελεστών. Τους σωλήνες γεμίζουν με μια αδιάβροχη ένωση πλήρωσης. Μια ίνα ενίσχυσε το πλαστικό (FRP) εντοπίζει στο κέντρο του πυρήνα ως μη μεταλλικό μέλος δύναμης. Οι σωλήνες (και υλικά πληρώσεως) είναι προσαραγμένοι γύρω από το μέλος δύναμης σε έναν συμπαγή και κυκλικό πυρήνα. Αφότου γεμίζουν τον πυρήνα καλωδίων με την ένωση πλήρωσης για να το προστατεύσει από την είσοδο νερού, το καλώδιο ολοκληρώνεται με μια θήκη PE.
Οι ιδιότητες της ενιαίας οπτικής ίνας τρόπου (ITU-τ REC. G.652D)
Στοιχείο | Προδιαγραφή |
Τύπος ινών | Ενιαίος τρόπος |
Υλικό ινών | Ναρκωμένο πυρίτιο |
Συντελεστής μείωσης @ 1310 NM @ 1383 NM @ 1550 NM @ 1625 NM |
≤ 0,36 dB/km ≤0.32 dB/km ≤0.22 dB/km ≤0.30 dB/km |
Ασυνέχεια σημείου | ≤ 0,05 DB |
Κομμένο καλώδιο μήκος κύματος | ≤ 1260 NM |
Μήκος κύματος μηδέν-διασποράς | 1300 ~ 1324 NM |
Κλίση μηδέν-διασποράς | ≤0.093 CP (NM ² .km) |
Χρωματική διασπορά @ 1288 ~ 1339 NM @ 1271 ~ 1360 NM @ 1550 NM @ 1625 NM |
≤3.5 CP (NM. χλμ) ≤5.3 CP (NM. χλμ) ≤18 CP (NM. χλμ) ≤22 CP (NM. χλμ) |
PMD | ≤0.2 ps/km ½ |
Διάμετρος τομέων τρόπου @ 1310 NM | 9.2±0.4 um |
Πυρήνας/ντυμένο concentricity λάθος | ≤0.5 um |
Διάμετρος επένδυσης | 125.0 um ± 0,7 |
Μη-κυκλικότητα επένδυσης | ≤1.0% |
Αρχική διάμετρος επιστρώματος | 245 um ± 10 |
Επίπεδο δοκιμής απόδειξης | kpsi 100 (=0.69 Gpa), 1% |
Εξάρτηση θερμοκρασίας 0℃~ +70℃ @ 1310 & 1550nm |
≤ 0,1 dB/km |
Λειτουργούσα σειρά θερμοκρασίας | -40℃ σε +60℃ |
Σειρά θερμοκρασίας αποθήκευσης/μεταφορών | -50℃ σε +70℃ |
Σειρά θερμοκρασίας εγκατάστασης | -30℃ σε +50℃ |
Χαρακτηριστικά γνωρίσματα
ΣΧΕΔΙΑΓΡΑΜΜΑ ΕΠΙΧΕΙΡΗΣΗΣ
