Εναέρια προσαραγμένη θωρακισμένη ταινία 24 υπαίθριο καλώδιο GYTA αργιλίου οπτικών ινών πυρήνων
Περιγραφή προϊόντων

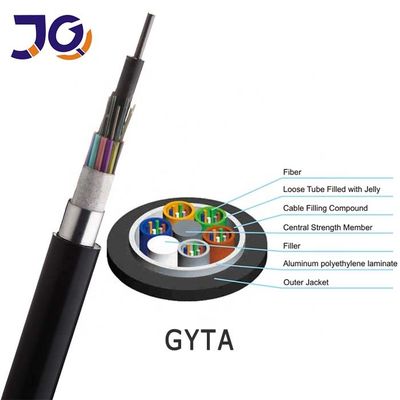

Οι ίνες, 250µm, τοποθετούνται σε έναν χαλαρό σωλήνα φιαγμένο από υψηλό πλαστικό συντελεστών. Τους σωλήνες γεμίζουν με μια αδιάβροχη ένωση πλήρωσης. Ένα χαλύβδινο σύρμα, που τυλίγεται μερικές φορές με το πολυαιθυλένιο (PE) για το καλώδιο με την υψηλή αρίθμηση ινών, εντοπίζει στο κέντρο του πυρήνα ως μεταλλικό μέλος δύναμης. Οι σωλήνες (και υλικά πληρώσεως) είναι προσαραγμένοι γύρω από το μέλος δύναμης σε έναν συμπαγή και κυκλικό πυρήνα καλωδίων. Ένα φύλλο πλαστικού πολυαιθυλενίου αργιλίου (APL) εφαρμόζεται γύρω από τον πυρήνα καλωδίων, ο οποίος γεμίζουν με την πλήρωση της ένωσης για να το προστατεύσει από την είσοδο νερού. Αφότου ολοκληρώνεται το καλώδιο με την εξωτερική θήκη PE.
Χαρακτηριστικά γνωρίσματα
Έχει τις καλά μηχανικά ιδιότητες και τα χαρακτηριστικά θερμοκρασίας.
Το χαλαρό υλικό το ίδιο σωλήνων έχει την καλή αντίσταση ύδατος και υψηλής αντοχής.
Το σωλήνα γεμίζουν με ένα ειδικό λίπος για να προστατεύσει την ίνα.
Η ειδικά σχεδιασμένη συμπαγής δομή καλωδίων αποτρέπει αποτελεσματικά το περίβλημα από την απόσυρση.
Το σακάκι PE έχει την άριστη UV αντίσταση ακτινοβολίας, εξασφαλίζει την αδιάβροχη απόδοση του καλωδίου.
Ενιαίος πυρήνας κεντρικής ενίσχυσης καλωδίων. Το χαλαρό σωλήνα γεμίζουν με μια ειδική αδιάβροχη ένωση.
Πλήρης πλήρωση πυρήνων. Ντυμένο πλαστικό εμπόδιο υγρασίας ταινιών αργιλίου (APL)
Εφαρμογή
Κατάλληλος για άμεσα η τοποθέτηση της μεθόδου
Οπτικά χαρακτηριστικά
| Στοιχεία |
Μονάδα |
Προδιαγραφή |
| G652D |
| Διάμετρος τομέων τρόπου |
1310nm |
um |
9.2±0.4 |
| 1550nm |
um |
10.4±0.5 |
| Διάμετρος επένδυσης |
um |
124.8±0.7 |
| Μη-κυκλικότητα επένδυσης |
% |
≤0.7 |
| Concentricity πυρήνας-επένδυσης λάθος |
um |
≤0.5 |
| Διάμετρος επιστρώματος |
um |
245±5 |
| Μη-κυκλικότητα επιστρώματος |
% |
≤6.0 |
| Επένδυση-επένδυση Concentricity του λάθους |
um |
≤12 |
| Μήκος κύματος διακοπών καλωδίων |
NM |
acc≤1260 |
| Μείωση (μέγιστο) |
1310nm |
dB/km |
≤0.36 |
| 1550nm |
dBkm |
≤0.22 |
Τεχνικές παράμετροι
| Στοιχείο |
GYTA2-288CORES |
Προσαραγμένο θωρακισμένο καλώδιο GYTA οπτικών ινών ταινιών αργιλίου |
| No.of καλώδιο |
12core |
24core |
48core |
| Πρότυπο ινών |
G.652D |
Σχέδιο
(StrengthMember+Tube&Filler) |
1+5 |
Κεντρική δύναμη
Μέλος |
Υλικό |
Χαλύβδινο σύρμα |
| Διάμετρος (10,5) χιλ. |
1.4 |
| Χαλαρός σωλήνας |
Υλικό |
PBT |
| Διάμετρος (±0.06) χιλ. |
1.72 |
1.72 |
2 |
| Πάχος (±0.03) χιλ. |
0,3 |
0,3 |
0,32 |
| Το Max.Core αριθ. /Tube |
6 |
6 |
12 |
| Σχοινί υλικών πληρώσεως |
Υλικό |
PE/HDPE |
| Διάμετρος (0,06) χιλ. |
1.7 |
1.7 |
2 |
| Αριθ. |
3 |
1 |
1 |
| Εμπόδιο υγρασίας |
Υλικό |
Ντυμένη πολυμερές σώμα ταινία αργιλίου |
| Πάχος (±0.03) χιλ. |
0,2 |
Εξωτερικός
θήκη |
Υλικό |
MDPE |
| Πάχος (±0.2) χιλ. |
0,9 |
| Armoring |
Υλικό |
Ντυμένη πολυμερές σώμα ταινία χάλυβα |
| Πάχος (±0.2) χιλ. |
0,22 |
Νερό Bloaking
Στρώμα |
Υλικό |
Γεμίζοντας ένωση |
Το προϊόν παρουσιάζει
Σχετικά προϊόντα
Συσκευασία
1/2/3/4km ή προσαρμοσμένο τύμπανο εξαγωγής μήκους ξύλινο
