Άμεσο θαμμένο καλώδιο οπτικών ινών πυρήνων GYTA53 G652D 36

Ποσότητα παραγγελίας min : 1km Συσκευασία λεπτομέρειες : Ξύλινο τύμπανο
Χρόνος παράδοσης : 5-8 ημέρες εργασίας Όροι πληρωμής : L/C, T/T, Western Union
Δυνατότητα προσφοράς : 30KM ανά ημέρες
Τόπος καταγωγής: GuangZhou, Κίνα Μάρκα: JQ/OEM
Πιστοποίηση: ISO9001 Αριθμό μοντέλου: GYTA53-36B1

Λεπτομερής ενημέρωση

Τύπος ινών: G652D Χρώμα: ΜΑΥΡΟΣ
Σακάκι: PE, MDPE Αρίθμηση ινών: 2-288cores
Όνομα προϊόντων: Προσαραγμένο χαλαρό θωρακισμένο καλώδιο σωλήνων μήκος: 2km ή προσαρμοσμένο μήκος
εγκατάσταση: Κεραία & αγωγός COem: Διαθέσιμος
Εφαρμογή: Τηλεπικοινωνίες Τύπος: Singlemode &amp Πολλαπλού τρόπου
ΟΝΟΜΑ: Υπαίθριο καλώδιο οπτικών ινών τεθωρακισμένων
Υψηλό φως:

Καλώδιο οπτικών ινών πυρήνων GYTA53 G652D 36

,

Καλώδιο οπτικών ινών πυρήνων G652D 36

,

GYTA53 άμεσο θαμμένο καλώδιο οπτικών ινών

Περιγραφή προϊόντων

Υπόγειο θωρακισμένο άμεσο θαμμένο διπλό σακάκι 36 καλώδιο GYTA53 οπτικών ινών πυρήνων



Οι ίνες, 250µm, τοποθετούνται σε έναν χαλαρό σωλήνα φιαγμένο από υψηλό πλαστικό συντελεστών. Τους σωλήνες γεμίζουν με μια αδιάβροχη ένωση πλήρωσης. Ένα χαλύβδινο σύρμα, που τυλίγεται μερικές φορές με το πολυαιθυλένιο (PE) για το καλώδιο με την υψηλή αρίθμηση ινών, εντοπίζει στο κέντρο του πυρήνα ως μεταλλικό μέλος δύναμης. Οι σωλήνες (και υλικά πληρώσεως) είναι προσαραγμένοι γύρω από το μέλος δύναμης σε έναν συμπαγή και κυκλικό πυρήνα καλωδίων. Ένα φύλλο πλαστικού πολυαιθυλενίου αργιλίου (APL) εφαρμόζεται γύρω από τον πυρήνα καλωδίων, ο οποίος γεμίζουν με την πλήρωση της ένωσης για να το προστατεύσει από την είσοδο νερού. Κατόπιν ο πυρήνας καλωδίων καλύπτεται με μια λεπτή εσωτερική θήκη PE. Αφότου εφαρμόζεται κατά μήκος το PSP πέρα από την εσωτερική θήκη, το καλώδιο ολοκληρώνεται με την εξωτερική θήκη PE.



Χαρακτηριστικά γνωρίσματα

Έχει τις καλά μηχανικά ιδιότητες και τα χαρακτηριστικά θερμοκρασίας.

Το χαλαρό υλικό το ίδιο σωλήνων έχει την καλή αντίσταση ύδατος και υψηλής αντοχής.

Το σωλήνα γεμίζουν με ένα ειδικό λίπος για να προστατεύσει την ίνα.

Η ειδικά σχεδιασμένη συμπαγής δομή καλωδίων αποτρέπει αποτελεσματικά το περίβλημα από την απόσυρση.

Το σακάκι PE έχει την άριστη UV αντίσταση ακτινοβολίας, εξασφαλίζει την αδιάβροχη απόδοση του καλωδίου.

Ενιαίος πυρήνας κεντρικής ενίσχυσης καλωδίων. Το χαλαρό σωλήνα γεμίζουν με μια ειδική αδιάβροχη ένωση.

Πλήρης πλήρωση πυρήνων. Ντυμένο πλαστικό εμπόδιο υγρασίας ταινιών αργιλίου (APL)



Εφαρμογή



Κατάλληλος για άμεσα η τοποθέτηση της μεθόδου





Οπτικά χαρακτηριστικά

Στοιχεία Μονάδα Προδιαγραφή
G652D
Διάμετρος τομέων τρόπου 1310nm um 9.2±0.4
1550nm um 10.4±0.5
Διάμετρος επένδυσης um 124.8±0.7
Μη-κυκλικότητα επένδυσης % ≤0.7
Concentricity πυρήνας-επένδυσης λάθος um ≤0.5
Διάμετρος επιστρώματος um 245±5
Μη-κυκλικότητα επιστρώματος % ≤6.0
Επένδυση-επένδυση Concentricity του λάθους um ≤12
Μήκος κύματος διακοπών καλωδίων NM acc≤1260
Μείωση (μέγιστο) 1310nm dB/km ≤0.36
1550nm dBkm ≤0.22





Τεχνικές παράμετροι

No.of καλώδιο 12core 24core 36core
Πρότυπο ινών G.652D
Σχέδιο
(StrengthMember+Tube&Filler)
1+5
Κεντρική δύναμη
Μέλος
Υλικό Χαλύβδινο σύρμα
Διάμετρος (10,5) χιλ. 1.4
Χαλαρός σωλήνας Υλικό PBT
Διάμετρος (±0.06) χιλ. 1.72 1.72 2
Πάχος (±0.03) χιλ. 0,3 0,3 0,32
Το Max.Core αριθ. /Tube 6 6 12
Σχοινί υλικών πληρώσεως Υλικό LDPE
Διάμετρος (0,06) χιλ. 1.7 1.7 2
Αριθ. 3 1 1
Εμπόδιο υγρασίας Υλικό Ντυμένη πολυμερές σώμα ταινία αργιλίου
Πάχος (±0.03) χιλ. 0,2
Εσωτερικός
θήκη
Υλικό MDPE
Πάχος (±0.2) χιλ. 0,9
Armoring Υλικό Ντυμένη πολυμερές σώμα ταινία χάλυβα
Πάχος (±0.2) χιλ. 0,22
Νερό Bloaking
Στρώμα
Υλικό Γεμίζοντας ένωση



OuterSheath Υλικό MDPE
Πάχος (±0.2) χιλ. 1.8
CableDiameter (+0,5) χιλ. 12.5 12.5 13.1
CableWeight (+10) kg/km 152 167 167
Μείωση 1310nm 0.35dB/km
1550nm 0.21dB/km
Min.bendingradius WithoutTension 12.5xCable-φ
UnderMaximumTension 25.0xCable-φ
Temperaturerange
(°C)
Εγκατάσταση -20~+60
Transport&Storage -40~+70
Λειτουργία -40~+70

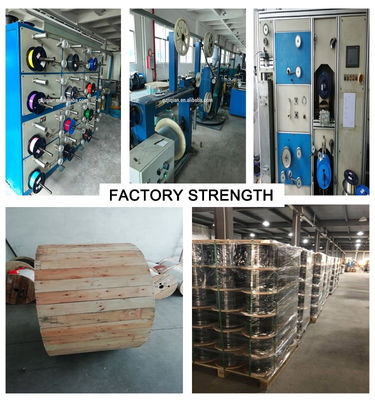

Το προϊόν παρουσιάζει

Άμεσο θαμμένο καλώδιο οπτικών ινών πυρήνων GYTA53 G652D 36 0

Άμεσο θαμμένο καλώδιο οπτικών ινών πυρήνων GYTA53 G652D 36 1Άμεσο θαμμένο καλώδιο οπτικών ινών πυρήνων GYTA53 G652D 36 2





Συσκευασία



1/2/3/4km ή προσαρμοσμένο τύμπανο εξαγωγής μήκους ξύλινο

Άμεσο θαμμένο καλώδιο οπτικών ινών πυρήνων GYTA53 G652D 36 3





FAQ

1.Are εσείς tradning επιχείρηση ή κατασκευαστής;
Είμαστε ο κατασκευαστής με την εμπειρία 10 ετών, είμαστε ειδικευμένοι στην έρευνα, την ανάπτυξη και την παραγωγή
για το καλώδιο οπτικών ινών, καλώδιο πτώσης και σκοινί πορειών ect. Το εργοστάσιό μας είναι στην πόλη Guangzhou, υποδοχή για να μας επισκεφτεί!

2.About η ποιότητα;
Παράδοση πριν από εξετάσαμε κάθε ίνες όταν τελειωμένη παραγωγή.
Μετά από την επιβεβαίωση τιμών, μπορείτε να απαιτήσετε δωρεάν τα δείγματα για να ελέγξετε την ποιότητά μας.

3.Can δέχεστε τη μικρή διαταγή;
Ναι, η μικρή διαταγή είναι διαθέσιμη. Υποστηρίζουμε το νέο έργο των πελατών μας, όπως ξέρουμε ότι η επιχείρηση είναι πάντα από τη μικρή διαταγή.

4.What είναι η παράδοσή σας χρόνος;
Συνήθως περίπου εργάσιμες ημέρες 3-7days, εξαρτάται κυρίως από την ποσότητα διαταγής.
Αλλά pls βεβαιώνεται ότι θα τακτοποιήσουμε τα αγαθά σας το συντομότερο δυνατόν μετά από την πληρωμή σας.

5.Can δέχεστε την υπηρεσία cOem;
Ναι, χαιρετίζουμε την υπηρεσία cOem. Μπορούμε να τυπώσουμε το λογότυπό σας στο προϊόν. Οποιαδήποτε ιδέα από σας είναι διαθέσιμη.
