Περιγραφή προϊόντων

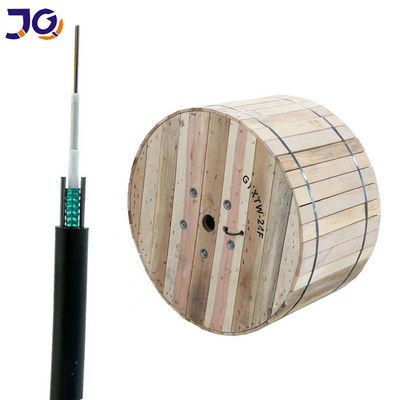

τύπος GYTW 12core καλωδίων οπτικών ινών με το θωρακισμένο χάλυβα

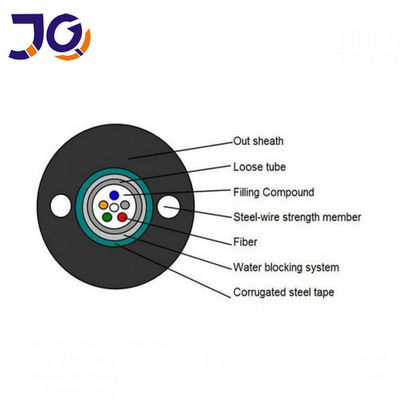

Θωρακισμένο ενιαίο σακάκι uni-σωλήνων/ενιαίο καλώδιο οπτικών ινών τεθωρακισμένων με τις ίνες που τοποθετούνται στο χαλαρό σωλήνα απομονωτών. Ο πυρήνας καλωδίων προστατεύεται με ένα ζαρωμένο τεθωρακισμένο ταινιών χάλυβα και καλύπτει με ένα μαύρο πολυαιθυλένιο outjacket. Το δύο ενσωματωμένο χαλύβδινο σύρμα παρέχει την ένταση επιθυμίας
Χαρακτηριστικά προϊόντων
• Το υλικό του χαλαρού σωλήνα έχει τις καλά μηχανικά ιδιότητες και τα χαρακτηριστικά θερμοκρασίας
• Το υλικό του χαλαρού σωλήνα έχει την καλή αντίσταση υδρόλυσης και υψηλής αντοχής
• Το σωλήνα γεμίζουν με το ειδικό υλικό πληρώσεως για να παρέχει την κρίσιμη προστασία για την ίνα
• Καλές πλευρικές αντίσταση και μαλακότητα πίεσης
• Η διπλή ταινία χάλυβα επιχρωμίωσης πλαστικός-ντυμένη (PSP) βελτιώνει την αντίσταση υγρασίας των οπτικών καλωδίων
• Τα δύο παράλληλα χαλύβδινα σύρματα παρέχουν αρκετή εκτατή δύναμη
• Μικρή διάμετρος, ελαφρύς, εύκολη για την τοποθέτηση
Παράμετροι καλωδίων
| Στοιχεία |
Προδιαγραφές |
| Αρίθμηση ινών |
2~24 |
| Χρωματισμένος ντύνοντας την ίνα |
Διάσταση |
250μm+15μm |
| Χρώμα |
Μπλε, πορτοκάλι, πράσινος, καφετής, γκρίζος, άσπρο |
| Χαλαρός σωλήνας |
Διάσταση |
2.0mm±0.05mm |
| Υλικό |
PBT |
| Χρώμα |
Φυσικός |
| Μέλος δύναμης |
Διάμετρος |
1.0mm |
| Υλικό |
Χάλυβας |
| Εξωτερικό σακάκι |
Διάσταση |
8.0mm±0.1mm |
| Υλικό |
PE |
| Χρώμα |
Μαύρος |
Τεχνικές παράμετροι
Ίνα
Αρίθμηση |
Καλώδιο
Διάμετρος (χιλ.) |
Βάρος καλωδίων
kg/km) |
Εκτατή δύναμη
Πολύ/απότομα
Όρος (ν) |
Αντίσταση συντριβής
Πολύ/απότομα
Όρος (N/100mm) |
Κάμψη
Ακτίνα στατική/δυναμική
χιλ.)
|
| 2~12 |
8 |
78 |
1000/300a0 |
1000/3000 |
10D/20D |
| 14~24 |
10 |
90 |
1000/3000 |
1000/3000 |
10D/20D |
Απόδοση της τηλεγραφημένης οπτικής ίνας
Η απόδοση της τηλεγραφημένης οπτικής ίνας (ITU-τ REC. G.652D)
| Στοιχείο |
Προδιαγραφή |
| Τύπος ινών |
Ενιαίος τρόπος |
| Υλικό ινών |
Ναρκωμένο πυρίτιο |
Συντελεστής μείωσης
@ 1310 NM
@ 1383 NM
@ 1550 NM
@ 1625 NM |
≤ 0,36 dB/km
≤0.35 dB/km
≤0.22 dB/km
≤0.25 dB/km |
| Ασυνέχεια σημείου |
≤ 0,05 DB |
| Κομμένο καλώδιο μήκος κύματος |
≤ 1260 NM |
| Μήκος κύματος μηδέν-διασποράς |
1300 ~ 1324 NM |
| Κλίση μηδέν-διασποράς |
≤0.092 CP (NM ² .km) |
Χρωματική διασπορά
@ 1288 ~ 1339 NM
@ 1271 ~ 1360 NM
@ 1550 NM
@ 1625 NM |
≤3.5 CP (NM. χλμ)
≤5.3 CP (NM. χλμ)
≤18 CP (NM. χλμ)
≤22 CP (NM. χλμ) |
| PMD |
≤0.2 ps/km ½ |
| Διάμετρος τομέων τρόπου @ 1310 NM |
(8.6~9.5) ±0.6 um |
| Πυρήνας/ντυμένο concentricity λάθος |
≤0.6 um |
| Διάμετρος επένδυσης |
125.0 um ± 1 |
| Μη-κυκλικότητα επένδυσης |
≤1.0% |
| Αρχική διάμετρος επιστρώματος |
245 um ± 10 |
| Επίπεδο δοκιμής απόδειξης |
kpsi 100 (=0.69 Gpa), 1% |
Εξάρτηση θερμοκρασίας
0℃~ +70℃ @ 1310 & 1550nm |
≤ 0,1 dB/km |
συσκευασία
μέρος εργαστηρίων
FAQ:
1, Q: Είστε ένα εργοστάσιο ή εμπορική επιχείρηση;
Α: Είμαστε ένα εργοστάσιο
2, Q: Ποιο είναι το MOQ;
Α: Το MOQ του καλωδίου οπτικών ινών είναι 1km.
3.Q: Ποιο εμπορικό σήμα της ίνας χρησιμοποιείτε;
Α: Corning, YOFC, Fiberhome, κ.λπ.
4, Q: Μπορείτε να δεχτείτε τη μικρή διαταγή;
Α: Ναι, η μικρή διαταγή είναι διαθέσιμη. Υποστηρίζουμε το νέο έργο των πελατών μας όπως ξέρουμε ότι η επιχείρηση είναι πάντα από τη μικρή διαταγή.
5, Q: Τι είναι χρόνος παράδοσης;
Α: Ο γενικός χρόνος παράδοσης είναι 5-7 ημέρες μετά από τη διαταγή που επιβεβαιώνεται. Εξαρτάται από την ποσότητα διαταγής.
6.Can παρέχετε τα προσαρμοσμένα προϊόντα και το λογότυπο;
Α: Ναι. Παρέχουμε την υπηρεσία cOem.
7.What είναι η πληρωμή σας όροι;
Α: Δεχόμαστε T/T, L/C, τη Western Union, 30% εκ των προτέρων και 70% πριν από την αποστολή.
