καλώδιο 4 οπτικών ινών πυρήνας υπαίθριος

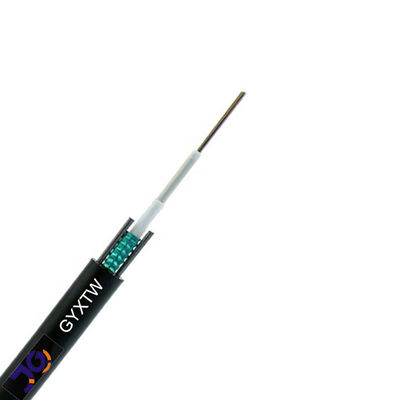

Υψηλό srength GYXTW 4 υπαίθριο καλώδιο οπτικών ινών πυρήνων με δύο χαλύβδινα σύρματα

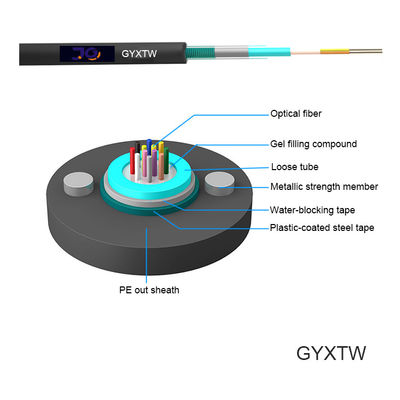

Η δομή του καλωδίου GYXTW είναι κορδέλλα οπτικής ίνας 250µm παρεμβάλλεται σε έναν χαλαρό σωλήνα του υψηλού υλικού συντελεστών. Το χαλαρό σωλήνα γεμίζουν με την ένωση πλήρωσης πηκτωμάτων. Ο χαλαρός σωλήνας καλύπτεται από ένα PSP διαμήκες. Το νερό-εμποδίζοντας υλικό προστίθεται μεταξύ του μεταλλικού μέλους δύναμης και του χαλαρού σωλήνα για να εξασφαλίσει την πυκνότητα του οπτικού καλωδίου και τη διαμήκη διήθηση νερού του οπτικού καλωδίου. Δύο παράλληλα χαλύβδινα σύρματα τοποθετούνται και στις πλευρές, και έπειτα στο καλώδιο ολοκληρώνονται με την εξωτερική θήκη PE.
Χαρακτηριστικά γνωρίσματα
Καλή μηχανική και εκτέλεση θερμοκρασίας
Υψηλής αντοχής χαλαρός σωλήνας που είναι υδρόλυση ανθεκτική
Η ειδική ένωση πλήρωσης σωλήνων εξασφαλίζει μια κρίσιμη προστασία της ίνας
Αντίσταση και ευελιξία συντριβής
Ενίσχυση PSP moisture-proof
Δύο παράλληλα χαλύβδινα σύρματα εξασφαλίζουν εκτατή δύναμη
Μικρή διάμετρος, ελαφριά και φιλική εγκατάσταση
Οπτικά χαρακτηριστικά
| Στοιχεία |
Μονάδα |
Προδιαγραφή |
| G652D |
| Διάμετρος τομέων τρόπου |
1310nm |
um |
9.2±0.4 |
| 1550nm |
um |
10.4±0.5 |
| Διάμετρος επένδυσης |
um |
124.8±0.7 |
| Μη-κυκλικότητα επένδυσης |
% |
≤0.7 |
| Concentricity πυρήνας-επένδυσης λάθος |
um |
≤0.5 |
| Διάμετρος επιστρώματος |
um |
245±5 |
| Μη-κυκλικότητα επιστρώματος |
% |
≤6.0 |
| Επένδυση-επένδυση Concentricity του λάθους |
um |
≤12 |
| Μήκος κύματος διακοπών καλωδίων |
NM |
acc≤1260 |
| Μείωση (μέγιστο) |
1310nm |
dB/km |
≤0.36 |
| 1550nm |
dBkm |
≤0.22 |
Παράμετροι καλωδίων
| Στοιχεία |
Προδιαγραφές |
| Αρίθμηση ινών |
2~24 |
| Χρωματισμένος ντύνοντας την ίνα |
Διάσταση |
250μm+15μm |
| Χρώμα |
Μπλε, πορτοκάλι, πράσινος, καφετής, γκρίζος, άσπρος, κόκκινος, μαύρος, κίτρινος, ιώδης, ρόδινο, τυρκουάζ |
| Χαλαρός σωλήνας |
Διάσταση |
2.0mm±0.05mm |
| Υλικό |
PBT |
| Χρώμα |
Φυσικός |
| Μέλος δύναμης |
Διάμετρος |
1.0mm/0.7mm |
| Υλικό |
Χάλυβας |
| Εξωτερικό σακάκι |
Διάσταση |
6.0~9.0mm |
| Υλικό |
PE |
| Χρώμα |
Μαύρος |
Τεχνικές παράμετροι
Ίνα
Αρίθμηση |
Καλώδιο
Διάμετρος (χιλ.) |
Βάρος καλωδίων
kg/km) |
Εκτατή δύναμη
Πολύ/απότομα
Όρος (ν) |
Αντίσταση συντριβής
Πολύ/απότομα
Όρος (N/100mm) |
Κάμψη
Ακτίνα στατική/δυναμική
χιλ.)
|
| 2~12 |
8 |
78 |
1000/3000 |
1000/3000 |
10D/20D |
| 14~24 |
10 |
90 |
1000/3000 |
1000/3000 |
10D/20D |
Εφαρμογή
Χρησιμοποιήσιμος στον αγωγό/την κεραία
Αποθήκευση/λειτουργούσα θερμοκρασία: -40℃~+70℃
FAQ
1.Are εσείς εμπορικός επιχείρηση ή κατασκευαστής;
Είμαστε ο κατασκευαστής με την εμπειρία 10 ετών, είμαστε ειδικευμένοι στην έρευνα, την ανάπτυξη και την παραγωγή
για το καλώδιο οπτικών ινών, καλώδιο πτώσης και σκοινί πορειών ect. Το εργοστάσιό μας είναι στην πόλη Guangzhou, υποδοχή για να μας επισκεφτεί!
2.About η ποιότητα;
Παράδοση πριν από εξετάσαμε κάθε ίνες όταν τελειωμένη παραγωγή.
Μετά από την επιβεβαίωση τιμών, μπορείτε να απαιτήσετε δωρεάν τα δείγματα για να ελέγξετε την ποιότητά μας.
3.Can δέχεστε τη μικρή διαταγή;
Ναι, η μικρή διαταγή είναι διαθέσιμη. Υποστηρίζουμε το νέο έργο των πελατών μας, όπως ξέρουμε ότι η επιχείρηση είναι πάντα από τη μικρή διαταγή.
4.What είναι η παράδοσή σας χρόνος;
Συνήθως περίπου εργάσιμες ημέρες 3-7days, εξαρτάται κυρίως από την ποσότητα διαταγής.
Αλλά pls βεβαιώνεται ότι θα τακτοποιήσουμε τα αγαθά σας το συντομότερο δυνατόν μετά από την πληρωμή σας.
5.Can δέχεστε την υπηρεσία cOem;
Ναι, χαιρετίζουμε την υπηρεσία cOem. Μπορούμε να τυπώσουμε το λογότυπό σας στο προϊόν. Οποιαδήποτε ιδέα από σας είναι διαθέσιμη.
