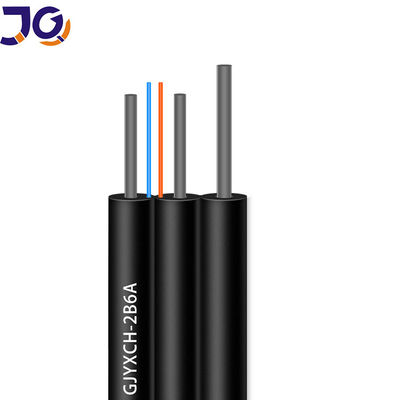

Κατασκευαστικός το επίπεδο καλώδιο GJYXCH 2 καλωδίων οπτικών ινών FTTH υπαίθριο οπτικών ινών καλώδιο πυρήνων
Περιγραφή
Η δομή is1-4 χρωμάτισε χρωματισμένη την ίνες ίνα που συνδυάστηκε με δύο FRP (ή τα χαλύβδινα σύρματα), τα οποία μπορούν να προστατεύσουν την ίνα μέσα με την παροχή της ικανοποιητικής εκτατής δύναμης και της καλής αντίστασης στην πλευρική συντριβή. Το καλώδιο πτώσης σχεδιάζεται για το τελευταίος-ένας-μίλι στο δίκτυο FTTx, που ενισχύει τη δυνατότητα πρόσβασης στην ίνα και μεγιστοποιεί τη δυνατότητα εργασίας εγκαταστάσεων. Υψηλός εκτατός της διαμέτρου 1.0mm χαλύβδινο σύρμα καλύπτει την απαίτηση αυτοφερόμενου και της μείωσης του κόστους εγκαταστάσεων. Δύο παράλληλα μέλη δύναμης χαλύβδινων συρμάτων FRP/εξασφαλίζουν καλή απόδοση της αντίστασης συντριβής για να προστατεύσουν την ίνα. Το νέο σχέδιο φλαούτων, εύκολα λουρίδα και συναρμογή, απλοποιεί την εγκατάσταση και τη συντήρηση.
Εφαρμογή
Υιοθετημένη έως υπαίθρια διανομή.
Σαν πλεξίδα του εξοπλισμού επικοινωνίας
Κατάλληλος για τον εξοπλισμό επικοινωνίας.
Μπορέστε να εγκατασταθείτε βολικά και απλά
Χαρακτηριστικά γνωρίσματα
Οπτικό καλώδιο ινών G657A1 FTTH
Μόνος-υποστήριξη (LSZH), PE, εξωτερικό καλώδιο πτώσης θηκών PVC
Υπαίθριο καλώδιο πτώσης ftth αυτοφερόμενο (GJYXCH/GJYXFCH)
FRP/KFRP ή στοιχείο δύναμης χαλύβδινων συρμάτων
Χαμηλός καπνός μηδενικά αλόγονο και φλόγα - θήκη καθυστερούντω
Εξωτερική διάμετρος (2.0±0.2) Χ (5.0±0.2) χιλ.
Υποχωρητικός με την προδιαγραφή GR-326-ΠΥΡΗΝΩΝ Telcordia
Λεπτομέρεια προϊόντων
Παράμετροι ινών
|
Αριθ.
|
Στοιχεία
|
Μονάδα
|
Προδιαγραφή
|
|
G.657A1
|
|
1
|
Διάμετρος τομέων τρόπου
|
1310nm
|
μm
|
9.0±0,4
|
|
1550nm
|
μm
|
10.1±0,5
|
|
2
|
Διάμετρος επένδυσης
|
um
|
124.8±0,7
|
|
3
|
Μη-κυκλικότητα επένδυσης
|
%
|
≤0.7
|
|
4
|
Concentricity πυρήνας-επένδυσης λάθος
|
um
|
≤0,5
|
|
5
|
Διάμετρος επιστρώματος
|
um
|
245±5
|
|
|
Μη-κυκλικότητα επιστρώματος
|
%
|
≤6.0
|
|
7
|
Επένδυση-επένδυση Concentricity του λάθους
|
μm
|
≤12,0
|
|
8
|
Μήκος κύματος διακοπών καλωδίων
|
NM
|
入 CC ≤1260
|
|
9
|
Μείωση (μέγιστο)
|
1310nm
|
dB/km
|
≤0.35
|
|
1550nm
|
dB/km
|
≤0.21
|
|
10
|
Μακρο-κάμπτοντας απώλεια
|
1turnx10mm
το radius@1550nm
|
DB
|
≤0.75
|
|
1turnx10mm
το radius@1625nm
|
DB
|
≤1.5
|
Τεχνικές παράμετροι
Προϊόν
Πρότυπο |
Ίνα
Αρίθμηση
(πυρήνας) |
Διάμετρος καλωδίων (χιλ.) |
Βάρος καλωδίων
(kg/km) |
Εκτατός
Δύναμη
Πολύ/απότομα
Όρος (Ν) |
Συντριβή
Αντίσταση
Πολύ/ShortTerm (Ν)
|
Κάμψη
Ακτίνα
Στατικός/δυναμικός |
| GJXH |
1 |
(2.1+0.1) * (3.1+0.1) |
10 |
1000/2200 |
200/1000 |
15/30 |
| GJXH |
2 |
(2.1+0.1) Χ (3.1+0.1) |
10 |
1000/2200 |
200/1000 |
15/30 |
| GJXH |
4 |
(2.3+0.1) * (3.3+0.1) |
12 |
1000/2200 |
200/1000 |
|15/30 |
| GJXFH |
1 |
(2.1+0.1) Χ<>
| 9 |
800/1800 |
200/1000 |
15/30 |
| GJXFH |
2 |
(2.1+0.1) Χ (3.1+0.1) |
9 |
800/1800 |
200/1000 |
15/30 |
| GJXFH |
4 |
(2.1+0.1) Χ (3.1+0.1) |
11 |
800/1800 |
200/1000 |
15/30 |
| GJYXCH |
1 |
(2.1+0.1) * (5.1+0.1) |
21 |
1500/2500 |
500/1300 |
15/30 |
| GJYXCH |
2 |
(2.1+0.1) * (5.1+0.1) |
21 |
1500/2500 |
500/1300 |
|15/30 |
| GJYXCH |
4 |
(2.1+0.1) Χ (5.1+0.1) |
21 |
1500/2500 |
500/1300 |
15/30 |
| GJYXFCH |
1 |
(2.1+0.1) * (5.1+0.1) |
20 |
1500/2500 |
500/1300 |
15/30 |
| GJYXFCH |
2 |
(2.1+0.1) Χ (5.1+0.1) |
20 |
1500/2500 |
500/1300 |
15/30 |
| GJYXFCH |
4 |
(2.1+0.1) Χ (5.1+0.1) |
20 |
1500/2500 |
500/1300 |
15/30 |
Συσκευασία
Το ονομαστικό μήκος ναυτιλίας του καλωδίου θα είναι 1 ή 2 χλμ. Άλλο μήκος είναι επίσης διαθέσιμο εάν απαιτείται από τον αγοραστή.
Κάθε μήκος του καλωδίου σε ένα χωριστό ισχυρό τύμπανο wooden.one σε ένα κιβώτιο χαρτοκιβωτίων
FAQ
1.Are εσείς εμπορικός επιχείρηση ή κατασκευαστής;
Είμαστε ο κατασκευαστής με την εμπειρία 10 ετών, είμαστε ειδικευμένοι στην έρευνα, την ανάπτυξη και την παραγωγή
για το καλώδιο οπτικών ινών, καλώδιο πτώσης και σκοινί πορειών ect. Το εργοστάσιό μας είναι στην πόλη Guangzhou, υποδοχή για να μας επισκεφτεί!
2.About η ποιότητα;
Παράδοση πριν από εξετάσαμε κάθε ίνες όταν τελειωμένη παραγωγή.
Μετά από την επιβεβαίωση τιμών, μπορείτε να απαιτήσετε δωρεάν τα δείγματα για να ελέγξετε την ποιότητά μας.
3.Can δέχεστε τη μικρή διαταγή;
Ναι, η μικρή διαταγή είναι διαθέσιμη. Υποστηρίζουμε το νέο έργο των πελατών μας, όπως ξέρουμε ότι η επιχείρηση είναι πάντα από τη μικρή διαταγή.
4.What είναι η παράδοσή σας χρόνος;
Συνήθως περίπου εργάσιμες ημέρες 3-7days, εξαρτάται κυρίως από την ποσότητα διαταγής.
Αλλά pls βεβαιώνεται ότι θα τακτοποιήσουμε τα αγαθά σας το συντομότερο δυνατόν μετά από την πληρωμή σας.
5.Can δέχεστε την υπηρεσία cOem;
Ναι, χαιρετίζουμε την υπηρεσία cOem. Μπορούμε να τυπώσουμε το λογότυπό σας στο προϊόν. Οποιαδήποτε ιδέα από σας είναι διαθέσιμη.
