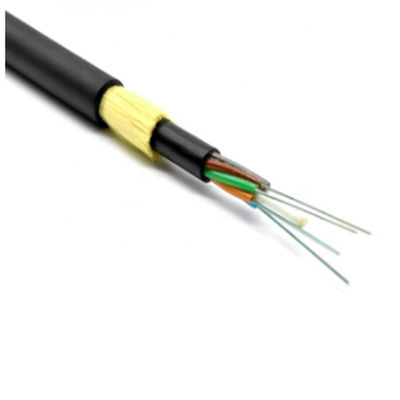

110kV SZ Stranded Loose Tube ADSS Fiber Cable , All Dielectric Fiber Optic Cable

110kV η SZ προσάραξε το χαλαρό καλώδιο ινών σωλήνων ADSS, όλο το διηλεκτρικό καλώδιο οπτικών ινών

Επικοινωνήστε

110kV η SZ προσάραξε το χαλαρό καλώδιο ινών σωλήνων ADSS, όλο το διηλεκτρικό καλώδιο οπτικών ινών

Ποσότητα παραγγελίας min :	1kilometer	Συσκευασία λεπτομέρειες :	ξύλινο τύμπανο
Χρόνος παράδοσης :	2-4work ημέρα	Όροι πληρωμής :	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Δυνατότητα προσφοράς :	80000kilometers

Τόπος καταγωγής:	Κίνα	Μάρκα:	Jiqian/OEM
Πιστοποίηση:	CE/ISO9001	Αριθμό μοντέλου:	ADSS

Λεπτομερής ενημέρωση
Τύπος:	Καλώδιο οπτικών ινών	Χρώμα:	μαύρος
Θήκη:	PE	Αριθμήσεις ινών:	2-288
Τόπος καταγωγής:	Guangdong, Κίνα	Εφαρμογή::	Υπαίθρια κεραία
Επισημαίνω:	Προσαραγμένο η SZ adss καλώδιο ινών , καλώδιο ινών 110kV adss , 110kV όλο το διηλεκτρικό καλώδιο οπτικών ινών

Περιγραφή προϊόντων

Χαρακτηριστικά γνωρίσματα:

χαμηλές μείωση και διασπορά μετάδοσης.

Το λογικό σχέδιο, ο ακριβής έλεγχος του υπερβολικού μήκους των ινών στο χαλαρό σωλήνα και η βέλτιστη διαδικασία τηλεγράφησης παρέχουν τις άριστες μηχανικές και περιβαλλοντικές ιδιότητες καλωδίων.

Οι SZ-προσαραγμένες, χαλαρές απομονωμένες σχέδιο ίνες σωλήνων από τις andenvironmental ακαμψίες εγκαταστάσεων.

Το γεμισμένο σχέδιο πυρήνων φραξίματος νερού πήκτωμα παρέχει στην άριστα αδιάβροχα απόδοση και moisture-resistance καλωδίων, το μικρότερο μέγεθος.

Άριστη ευελιξία.

Λόγω της μη μεταλλικής δομής, το καλώδιο είναι ελαφρύ και εύκολο στην τοποθέτηση και έχει μια πολύ ισχυρή δυνατότητα της αντι-ηλεκτρομαγνητικής διαταραχής.

Το καλώδιο είναι πολύ κατάλληλο για τον αυτοφερόμενο τρόπο εγκαταστάσεων και έχει μια υψηλή εκτατή δύναμη μαζί με μια ισχυρή επιζούσα ικανότητα σκληρός-περιβάλλοντος.

Διαστάσεις των κατασκευών καλωδίων




Αρίθμηση ινών




Δομή


Ίνες ανά σωλήνα


Χαλαρή διάμετρος σωλήνων (χιλ.)


CSM
διάμετρος/διάμετρος μαξιλαριών (χιλ.)

			Ονομαστικό πάχος του εξωτερικού σακακιού
(χιλ.)


Ύψος διαμέτρων καλωδίων (χιλ.)


Βάρος καλωδίων (kg/km)



			4
			1+6
			4
			1.9±0.1
			2.0/2.0
			1.6
			9.5±0.2
			80


			6
			1+6
			6
			2.0±0.1
			2.0/2.0
			1.6
			9.8±0.2
			80


			8
			1+6
			4
			1.9±0.1
			2.0/2.0
			1.6
			9.8±0.2
			80


			12
			1+6
			6
			2.1±0.2
			2.0/2.0
			1.6
			9.8±0.2
			80


			24
			1+6
			6
			2.1±0.2
			2.0/2.0
			1.6
			9.8±0.2
			80


			36
			1+6
			12
			2.1±0.2
			2.0/2.0
			1.6
			10.0±0.2
			85


			48
			1+6
			12
			2.1±0.2
			2.0/2.0
			1.6
			10.0±0.2
			85


			72
			1+6
			12
			2.1±0.2
			2.0/2.0
			1.6
			10.0±0.3
			85


			96
			1+8
			12
			2.1±0.2
			2.0/3.4
			1.7
			11.8±0.3
			123


			144
			1+12
			12
			2.1±0.2
			3.0/6.2
			1.7
			14.5±0.5
			175


Ιδιότητες ινών

Οι ιδιότητες της ενιαίας οπτικής ίνας τρόπου (ITU-τ REC. G.652D)

Παράμετρος	Προδιαγραφή
Τύπος ινών	Ενιαίος τρόπος
Υλικό ινών	Ναρκωμένο πυρίτιο
Συντελεστής μείωσης @1310nm @1383nm @1550nm @1625nm	≤0.36dB/km ≤0.32dB/km ≤0.22dB/km ≤0.30dB/km
Ασυνέχεια σημείου	≤0.05dB
Κομμένο καλώδιο μήκος κύματος	≤1260nm
Μήκος κύματος μηδέν-διασποράς	1300~1324nm
Κλίση μηδέν-διασποράς	≤0.093 CP (NM ² .km)
Χρωματική διασπορά @1288~1339nm @1271~1360nm @1550nm @1625nm	≤3.5 CP (NM. χλμ) ≤5.3 CP (NM. χλμ) ≤18 CP (NM. χλμ) ≤22 CP (NM. χλμ)
PMDQ (τετραγωνισμός average*)	≤0.2 ps/km ½
Διάμετρος @1310nm τομέων τρόπου	9.2±0.4um
Πυρήνας/ντυμένο concentricity λάθος	≤0.5um
Διάμετρος επένδυσης	125.0±0.7um
Μη-κυκλικότητα επένδυσης	≤1.0%
Αρχική διάμετρος επιστρώματος	245±10um
Επίπεδο δοκιμής απόδειξης	kpsi 100 (=0.69 Gpa), 1%
Εξάρτηση θερμοκρασίας	≤0.1dB/km
Επιτρεπόμενη αντίσταση συντριβής	2200N/100mm

Χαρακτηριστικό του οπτικού καλωδίου

Κάμπτοντας ακτίνα καλωδίων: διάμετρος καλωδίων 10 Χ (κατά τη λειτουργία)

διάμετρος καλωδίων 20 Χ (κατά τη διάρκεια της εγκατάστασης)

Σειρά θερμοκρασίας

Λειτουργούσα σειρά θερμοκρασίας	-20℃ σε +60℃
Σειρά θερμοκρασίας αποθήκευσης/μεταφορών	-40℃ σε +60℃
Σειρά θερμοκρασίας εγκατάστασης	-20℃ σε +60℃

Περιγραφή:

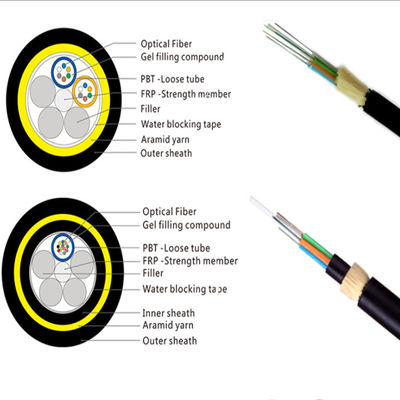

Το χαλαρό σχέδιο σωλήνων, μη μεταλλικό κεντρικό μέλος δύναμης, SZ προσάραξε τον πυρήνα που γέμισαν με το πήκτωμα, aramid βοηθητικό μέλος δύναμης διοσκορέων, εξωτερική θήκη PE (αντι-ακολουθώντας θήκη που χρησιμοποιείται για τις τάσεις επάνω από 110kV)
