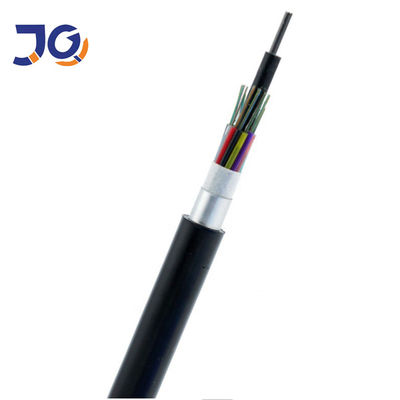

Εναέριο καλώδιο οπτικής ίνας αγωγών καλωδίων GYTA οπτικών ινών
Περιγραφή προϊόντων
|
Αρίθμηση ινών
|
2-288
|
Αδιάβροχο στρώμα
|
Πυρήνας καλωδίων που γεμίζουν με το πήκτωμα καλωδίων ή την εμποδίζοντας ταινία νερού, εμποδίζοντας νήματα νερού.
|
|
Χαλαρός σωλήνας
|
χρωματισμένη ίνα στο χαλαρό σωλήνα, ζελατίνα-που γεμίζουν
|
Θήκη
|
Πολυαιθυλένιο (PE)
|
|
Κεντρικό μέλος δύναμης
|
Χαλύβδινο σύρμα ή FRP
|
Temp λειτουργίας
|
-40°~+70°
|
Χαρακτηριστικά γνωρίσματα:
Μέχρι 288 ίνες.
Χαλαρή πήκτωμα-γεμισμένη σωλήνας κατασκευή για την ανώτερη προστασία ινών.
Ζαρωμένο τεθωρακισμένο ταινιών χάλυβα για να προστατεύσει το καλώδιο από τη μηχανική ζημία.
UV και αδιάβροχο σχέδιο.
Εφαρμογή:
Σπονδυλικές στήλες και πρόσβαση.
Εγκατεστημένος στους αγωγούς, εναέριους
Παράμετρος ινών
| Στοιχείο |
Μονάδα |
Προδιαγραφή |
| Τύπος ινών |
G.652D |
|
Διάμετρος τομέων τρόπου
|
1310nm |
χιλ. |
9.2±0.4 |
| 1550nm |
χιλ. |
10.4±0.8 |
| Διάμετρος επένδυσης |
χιλ. |
125.0±1 |
| Μη-κυκλικότητα επένδυσης |
% |
≤1.0 |
| Concentricity πυρήνων/επένδυσης λάθος |
χιλ. |
≤0.5 |
| Διάμετρος επιστρώματος |
χιλ. |
245±5 |
| Μη-κυκλικότητα επιστρώματος |
% |
≤6.0 |
| Concentricity επένδυσης/επένδυσης λάθος |
χιλ. |
≤12.0 |
| Κομμένο καλώδιο μήκος κύματος |
NM |
≤1260 |
|
Συντελεστής μείωσης
|
1310nm |
dB/km |
≤0.36 |
| 1550nm |
dB/km |
≤0.22 |
| Επίπεδο πίεσης απόδειξης |
kpsi |
≥100 |
Διαστάσεις των κατασκευών καλωδίων
|
Αρίθμηση ινών
|
Δομή
|
Ίνες ανά σωλήνα
|
Χαλαρή διάμετρος σωλήνων (χιλ.)
|
CSM
διάμετρος/διάμετρος μαξιλαριών (χιλ.)
|
Ονομαστικό πάχος του εξωτερικού σακακιού
(χιλ.)
|
Ύψος διαμέτρων καλωδίων (χιλ.)
|
Βάρος καλωδίων (kg/km)
|
| 4 |
1+5 |
4 |
1.8±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 6 |
1+5 |
6 |
1.85±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 8 |
1+5 |
8 |
1.9±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 12 |
1+5 |
6 |
1.85±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 24 |
1+5 |
6 |
1.85±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 36 |
1+6 |
12 |
1.95±0.1 |
1.5/1.5 |
1.6 |
8.8±0.3 |
85 |
| 48 |
1+5 |
12 |
1.95±0.1 |
1.5/1.5 |
1.6 |
9.3±0.3 |
90 |
| 60 |
1+5 |
12 |
1.95±0.1 |
1.6/1.6 |
1.6 |
9.3±0.3 |
90 |
| 72 |
1+6 |
12 |
1.95±0.1 |
2.0/2.0 |
1.6 |
9.6±0.3 |
95 |
| 96 |
1+8 |
12 |
1.95±0.1 |
1.4/3.2 |
1.6 |
11.5±0.3 |
120 |
| 144 |
1+12 |
12 |
1.95±0.1 |
2.0/5.7 |
1.8 |
14.2±0.3 |
185 |
| 216 |
1+6+12 |
12 |
1.95±0.1 |
2.0/2.0 |
1.8 |
14.5±0.3 |
200 |
| 288 |
1+9+15 |
12 |
1.95±0.1 |
2.0/3.7 |
1.8 |
16.2±0.3 |
240 |
Παράγουμε και εξετάζουμε το καλώδιο συμμορφωνόμαστε με την ακολουθία των προτύπων:
| Μηχανική απόδοση |
| Ανώτατη απόδοση έντασης |
IEC 60794-1-2-ε |
| Μέγιστη ένταση λειτουργίας |
IEC 60794-1-2-E1 |
| Δοκιμή συντριβής |
IEC 6079 – 1-2-E3 |
| Δοκιμή αντίκτυπου |
IEC 60794-1-2-E4 |
| Επαναλαμβανόμενη κάμψη |
IEC 60794-1-2-E6 |
| Torsion δοκιμή |
IEC 60794-1-2-E7 |
| Κάμψη καλωδίων |
IEC 60794-1-2-E11A |
| Συντελεστής μείωσης |
ITU-Τ G.652 |
| Δομική δοκιμή |
IEC-60793-1-20 |
| Περιβαλλοντική απόδοση |
| Ανακύκλωση θερμοκρασίας |
IEC 60794-1-2-F1 |
| Διείσδυση νερού |
IEC 60794-1-2-F5B |
| Αρχειοθετώντας σύνθετη ροή |
IEC 60794-1-E14
|

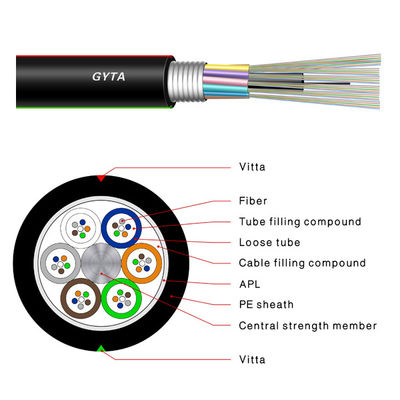

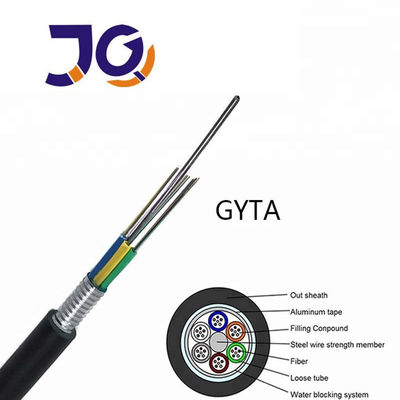

Δομή καλωδίων

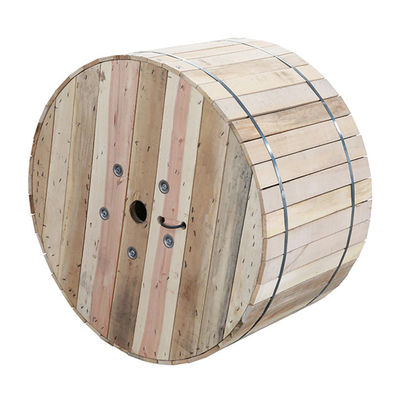

Συσκευασία
Το σίδηρος-ξύλινο τύμπανο ή το ξύλινο τύμπανο, κανονικό ξύλινο τύμπανο
Το μέγεθος τυμπάνων μπορεί να σχεδιαστεί, οι λεπτομέρειες υπολογισμός για κατάλληλο για τα εμπορευματοκιβώτια
