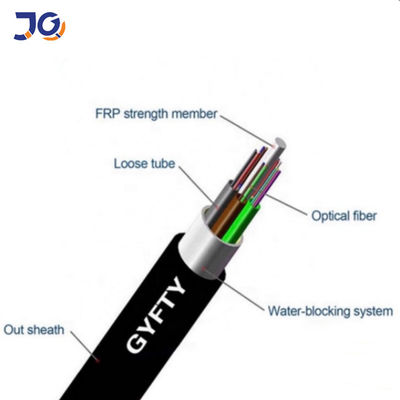

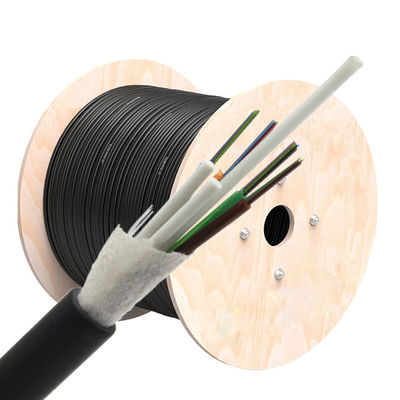

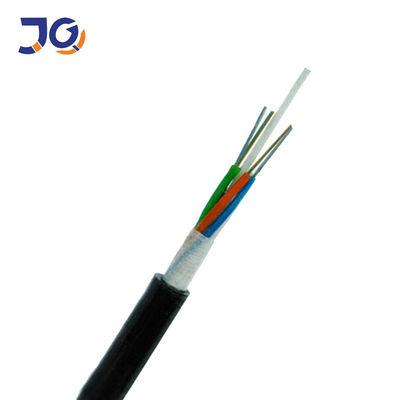

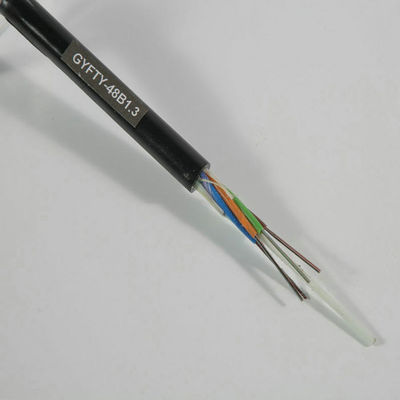

γεμίζοντας ένωση. Μια ίνα ενίσχυσε το πλαστικό (FRP) εντοπίζει στο κέντρο του πυρήνα ως μη μεταλλικό μέλος δύναμης. Οι σωλήνες (και υλικά πληρώσεως) είναι προσαραγμένοι γύρω από το μέλος δύναμης σε έναν συμπαγή και κυκλικό πυρήνα. Μετά από το καλώδιο τον πυρήνα γεμίζουν με την πλήρωση
η ένωση για να το προστατεύσει από την είσοδο νερού, το καλώδιο ολοκληρώνεται με μια θήκη PE.
|
Αρίθμηση ινών |
Δομή |
Ίνες ανά σωλήνα |
Χαλαρή διάμετρος σωλήνων (χιλ.) |
CSM διάμετρος/διάμετρος μαξιλαριών (χιλ.) |
Ονομαστικό πάχος του εξωτερικού σακακιού (χιλ.) |
Ύψος διαμέτρων καλωδίων (χιλ.) |
Βάρος καλωδίων (kg/km) |
| 4 | 1+5 | 4 | 1.8±0.1 | 1.4/1.4 | 1.6 | 8.6±0.2 | 60 |
| 6 | 1+5 | 6 | 1.85±0.1 | 1.4/1.4 | 1.6 | 8.6±0.2 | 60 |
| 8 | 1+5 | 8 | 1.9±0.1 | 1.4/1.4 | 1.6 | 8.6±0.2 | 60 |
| 12 | 1+5 | 6 | 1.85±0.1 | 1.4/1.4 | 1.6 | 8.6±0.2 | 60 |
| 24 | 1+5 | 6 | 1.85±0.3 | 1.4/1.4 | 1.6 | 8.8±0.2 | 65 |
| 36 | 1+5 | 12 | 1.95±0.1 | 1.5/1.5 | 1.6 | 9.0±0.2 | 65 |
| 48 | 1+5 | 12 | 1.95±0.1 | 1.5/1.5 | 1.6 | 9.0±0.2 | 65 |
| 72 | 1+6 | 12 | 1.95±0.1 | 2.0/2.0 | 1.6 | 9.5 | 75 |
| 96 | 1+8 | 12 | 1.95±0.1 | 1.6/3.2 | 1.6 | 11.0 | 103 |
| 144 | 1+12 | 12 | 1.95±0.1 | 2.2/6.4 | 1.8 | 13.8 | 160 |
| Στοιχείο | Μονάδα | Προδιαγραφή | |
| Τύπος ινών | G.652D | ||
|
Διάμετρος τομέων τρόπου |
1310nm | χιλ. | 9.2±0.4 |
| 1550nm | χιλ. | 10.4±0.8 | |
| Διάμετρος επένδυσης | χιλ. | 125.0±1 | |
| Μη-κυκλικότητα επένδυσης | % | £1.0 | |
| Concentricity πυρήνων/επένδυσης λάθος | χιλ. | £0.5 | |
| Διάμετρος επιστρώματος | χιλ. | 245±5 | |
| Μη-κυκλικότητα επιστρώματος | % | £6.0 | |
| Concentricity επένδυσης/επένδυσης λάθος | χιλ. | £12.0 | |
| Κομμένο καλώδιο μήκος κύματος | NM | £1260 | |
|
Συντελεστής μείωσης |
1310nm | dB/km | £0.36 |
| 1550nm | dB/km | £0.22 | |
| Επίπεδο πίεσης απόδειξης | kpsi | ≥100 | |
Σειρά θερμοκρασίας
| Λειτουργούσα σειρά θερμοκρασίας | -40℃ σε +60℃ |
| Σειρά θερμοκρασίας αποθήκευσης/μεταφορών | -50℃ σε +70℃ |
| Σειρά θερμοκρασίας εγκατάστασης | -30℃ σε +50℃ |
Εφαρμογή:
Μεγάλης απόστασης τηλεπικοινωνίες, τοπικό LAN στην υψηλής τάσεως περιοχή ή πρόσβαση στο δίκτυο τηλεπικοινωνιών
Ειδικά για το σύστημα μετάδοσης δύναμης. υπερβολικές περιοχές βροντής και υψηλή ηλεκτρομαγνητική παρέμβαση.
Πλεονεκτήματα:
Χαμηλές διασπορά και μείωση.
Το κατάλληλο σχέδιο, ο ακριβής έλεγχος για το υπερβολικό μήκος ινών και η ευδιάκριτη διαδικασία προσάραξης καθιστούν το καλώδιο άριστο μηχανικό και
περιβαλλοντικά χαρακτηριστικά.
Δυνατότητα αντι-ηλεκτρομαγνητισμού.
Μικρή διάμετρος καλωδίων, ελαφρύ βάρος καλωδίων, εύκολα για να εγκαταστήσει.
Συσκευασία

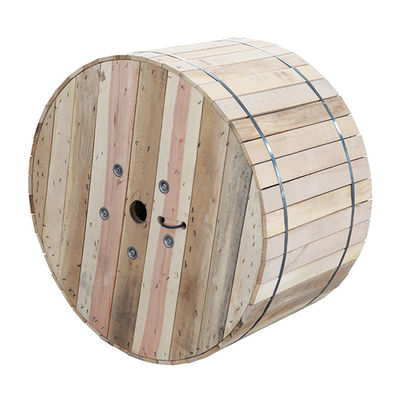

Κάθε ενιαίο μήκος του καλωδίου θα τυλιχτεί στο απολυμαμένο ξύλινο τύμπανο κατάλληλο για τη μεγάλης απόστασης αποστολή.
Καλυμμένος από το πλαστικό φύλλο απομονωτών.
Σφραγισμένος από ισχυρά ξύλινα battens.
Τουλάχιστον 1 μ του εσωτερικού τέλους του καλωδίου θα διατηρηθεί για τη δοκιμή.
