Χωρίς μεταλλικό μονό μπουφάν διπλό τζάκετ πολλαπλών πυρήνων ADSS Καλώδιο οπτικών ινών με HDPE
Καταστροφή ADSS
ADSSσημαίνει All Die-Electric Self Supporting Cable.Είναι ένα είδος καλωδίου οπτικών ινών που μπορεί να στηριχθεί μεταξύ των δομών χωρίς τη χρήση αγώγιμων μεταλλικών μερών.
Με μέγιστο αριθμό 144 ινών, τα καλώδια ADSS μπορούν να υποστηρίξουν ίνες μονής και πολλαπλής λειτουργίας.Από πόλο σε κτίριο σε εγκαταστάσεις από πόλη σε πόλη,
Το καλώδιο οπτικών ινών ADSS έχει σχεδιαστεί για εφαρμογές αγωγών σε τοπικές και εξωτερικές τοπολογίες βρόχου εναέριας εγκατάστασης και δικτύου πανεπιστημιούπολης.Πλήρης αρχιτεκτονική κυκλώματος μετάδοσης
με απόδοση υψηλής αξιοπιστίας παρέχεται από το σύστημα καλωδίωσης, το οποίο περιλαμβάνει καλώδια, αναρτήσεις, αδιέξοδα και περιβλήματα τερματισμού
Χαρακτηριστικά
1. Χαμηλή εξασθένηση, χαμηλή διασπορά Ο σωστός σχεδιασμός και ο ακριβής έλεγχος του υπερβολικού μήκους κάνουν το καλώδιο να έχει εξαιρετική μηχανική και περιβαλλοντική απόδοση.
2. Η μη μεταλλική κατασκευή είναι πειστική για την τοποθέτηση καλωδίων χωρίς διακοπή των συστημάτων ισχύος.
3. Το νήμα αραμιδίου υψηλής αντοχής ως μέλος αντοχής εξασφαλίζει υψηλή αντοχή σε εφελκυσμό, μικρή διάμετρο και μικρό βάρος του καλωδίου, προσαρμογή για
διαφορετικές καιρικές συνθήκες και διαφορετικές περιόδους εγκατάστασης.
4. Το ειδικό εξωτερικό περίβλημα AT (αντι-παρακολούθησης) (προαιρετικό) προσφέρει καλή απόδοση αντίστασης στην ηλεκτροδιάβρωση.
Δομή και Τεχνικές Προδιαγραφές
1.Μονό μπουφάν ADSS
| αριθμός φυτικών ινών |
δομή |
ίνα ανά σωλήνα |
διάμετρος σωλήνα απώλειας
(MM)
|
Διάμετρος FRP/pad (mm) |
Πάχος εξωτερικού σακακιού (mm) |
Αναφ.Εξωτερικός
Διάμετρος
(mm) |
Αναφ.Βάρος
(kg/km) |
| Μπουφάν PE |
AT Jacket |
| 4 |
1+6 |
4 |
1.9 |
2,0/2,0 |
1.7±0,1 |
9.8 |
83 |
93 |
| 6 |
1+6 |
6 |
1.9 |
2,0/2,0 |
1,7±0,1 |
9.8 |
83 |
93 |
| 8 |
1+6 |
4 |
1.9 |
2,0/2,0 |
1,7±0,1 |
9.8 |
83 |
93 |
| 12 |
1+6 |
6 |
1.9 |
2,0/2,0 |
1,7±0,1 |
9.8 |
83 |
93 |
| 24 |
1+6 |
6 |
2.0 |
2,0/2,0 |
1,7±0,1 |
9.8 |
86 |
96 |
| 48 |
1+6 |
12 |
2.0 |
2,0/2,0 |
1,7±0,1 |
10.0 |
89 |
99 |
| 72 |
1+6 |
12 |
2.2 |
2,0/2,0 |
1,7±0,1 |
10.5 |
99 |
109 |
| 96 |
1+8 |
12 |
2.2 |
2,0/3,4 |
1,7±0,1 |
12.0 |
124 |
136 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1,7±0,1 |
15.2 |
176 |
189 |
Συμβουλές: όλες οι προδιαγραφές στον παραπάνω πίνακα είναι κατά προσέγγιση δεδομένα, για περισσότερες λεπτομέρειες,
pls επικοινωνήστε με τους πωλητές μας.
2. Διπλό μπουφάν ADSS
| αριθμός φυτικών ινών |
δομή |
ίνα ανά σωλήνα |
διάμετρος σωλήνα απώλειας
(MM)
|
Διάμετρος FRP/pad (mm) |
Πάχος εξωτερικού σακακιού (mm) |
Αναφ.Εξωτερικός
Διάμετρος
(mm) |
Αναφ.Βάρος
(kg/km) |
| Μπουφάν PE |
AT Jacket |
| 4 |
1+6 |
4 |
1.9 |
2,0/2,0 |
1,7±0,1 |
12.0 |
125 |
135 |
| 6 |
1+6 |
6 |
1.9 |
2,0/2,0 |
1,7±0,1 |
12.0 |
125 |
135 |
| 8 |
1+6 |
4 |
1.9 |
2,0/2,0 |
1,7±0,1 |
12.0 |
125 |
135 |
| 12 |
1+6 |
6 |
1.9 |
2,0/2,0 |
1,7±0,1 |
12.0 |
125 |
135 |
| 24 |
1+6 |
6 |
2.0 |
2,0/2,0 |
1,7±0,1 |
12.0 |
128 |
138 |
| 48 |
1+6 |
12 |
2.0 |
2,0/2,0 |
1,7±0,1 |
12.5 |
130 |
140 |
| 72 |
1+6 |
12 |
2.2 |
2,0/2,0 |
1,7±0,1 |
13.2 |
145 |
155 |
| 96 |
1+8 |
12 |
2.2 |
2,0/3,4 |
1,7±0,1 |
14.5 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1,7±0,1 |
16.5 |
212 |
228 |
Συμβουλές: όλες οι προδιαγραφές στον παραπάνω πίνακα είναι κατά προσέγγιση δεδομένα, για περισσότερες λεπτομέρειες,
pls επικοινωνήστε με τους πωλητές μας.
|
Τύπος ινών
|
Απόσβεση
(+20℃)
|
εύρος ζώνης
|
Μήκος κύματος αποκοπής οπτικού καλωδίου
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤0,36dB/km |
≤0,22dB/km |
--- |
--- |
≤1260nm |
| G.655 |
--- |
--- |
≤0,40dB/km |
≤0,23dB/km |
--- |
--- |
≤1450 nm |
| 50/125 μm |
≤3,3dB/km |
≤1,2dB/km |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
--- |
| 62,5/125 μm |
≤3,5dB/km |
≤1,2dB/km |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
---
|

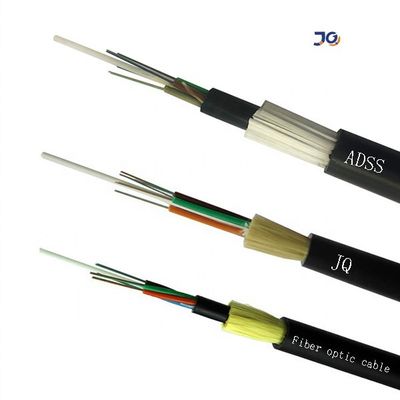

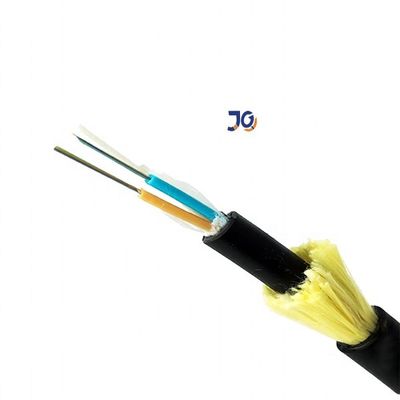

Λεπτομέρειες εικόνα δείχνει
καλώδιο ινών ADSS μονό μπουφάν
διπλό τζάκετ καλώδιο οπτικών ινών ADSS
Εφαρμογή καλωδίου οπτικών ινών
1. Δίκτυα LAN, WAN και Metro
2. Έργο FTTH & Ανάπτυξη FTTX
3. Σύστημα CATV
4. ΓΠΟΝ, ΕΠΟΝ
5. Εξοπλισμός δοκιμής οπτικών ινών
6. Ευρυζωνικό Δίκτυο μετάδοσης βάσης δεδομένων
- Τηλεπικοινωνιακά δίκτυα
- Κέντρα δεδομένων
- Μετάβαση 40G σε 10G
- CATV;
- Ενεργός τερματισμός συσκευής.
- Μετρό;
- Τοπικά δίκτυα;
- Δίκτυα επεξεργασίας δεδομένων
- Εξοπλισμός δοκιμής;
- Εγκατάσταση χώρου;
- Δίκτυα ευρείας περιοχής
Συσκευασία:
1. Είστε απευθείας στο εργοστάσιο;
ως επαγγελματίας κατασκευαστής καλωδίων, ειδικευμένος στα Καλώδια Οπτικών Ινών, Καλώδιο διακοπής MPO, Καλώδιο επικάλυψης οπτικών ινών.
Τα προϊόντα μας εξάγονται κυρίως στην Ευρώπη, τη Νότια Αμερική και ορισμένες άλλες χώρες και περιοχές.
2. Ποια είναι τα κύρια προϊόντα σας;
Καλώδια οπτικών ινών εξωτερικού χώρου Καλώδια οπτικών ινών εσωτερικού χώρου FTTH Drop cables ADSS
Εσωτερικά θωρακισμένα καλώδια εμπλάστρου καλώδιο ινών Οπτικά καλώδια εμπλάστρου Sc LC FC ST MTP MPO οπτικό καλώδιο εμπλάστρου
3. Περίοδος εγγύησης ποιότητας προϊόντων;
20 χρόνια εγγύηση για το καλώδιο οπτικών ινών
4. Έχετε πιστοποιητικό για πρώτη ύλη;
Χτίζουμε μακροπρόθεσμη συνεργασία με πιστοποιημένους προμηθευτές πρώτων υλών ISO9001 ROHS
