12 υπαίθριος ενιαίος τρόπος SM 9/125 G652D ADSS 12 καλώδιο ADSS πυρήνων οπτικών ινών
Τι είναι καλώδιο ADSS;
Το όλος-διηλεκτρικό αυτοφερόμενο καλώδιο (ADSS) είναι μια απολύτως μη μεταλλική δομή στην οποία τα εκτατά φέροντα στοιχεία φορτίων είναι ακέραια μέσα στο κυκλικό σχέδιο του καλωδίου - συνήθως υπό μορφή νημάτων aramid ή προσαραγμένων ράβδων ενισχυμένου με υαλοβάμβακα πλαστικού. Οι ίνες μπορούν να συσκευαστούν με ποικίλους τρόπους αλλά τοποθετούνται συνήθως στους πολυμερείς σωλήνες που προστατεύονται έπειτα μέσα στη γενική κατασκευή καλωδίων. (Όλος-διηλεκτρικός αυτοφερόμενος) το καλώδιο είναι ιδανικό για την εγκατάσταση στα περιβάλλοντα διανομής καθώς επίσης και μετάδοσης, ακόμα και όταν απαιτούνται οι εγκαταστάσεις ζωντανός-γραμμών. Όπως το όνομά του δείχνει, δεν υπάρχει κανένα καλώδιο υποστήριξης ή αγγελιοφόρων που απαιτείται, έτσι η εγκατάσταση επιτυγχάνεται σε ένα ενιαίο πέρασμα, που κάνει ADSS οικονομικά και απλά μέσα ένα δίκτυο οπτικών ινών.
πλεονεκτήματα ADSS
●Αμέταλλων δύναμης μελών ● υψηλής αντοχής απόδοση kevlar νημάτων μηχανική μελών ● καλός και θερμοκρασίας
●Ο υψηλής αντοχής χαλαρός σωλήνας που είναι ανθεκτική ειδική ένωση πλήρωσης σωλήνων ● υδρόλυσης εξασφαλίζει μια κρίσιμη προστασία της ίνας
●Η θήκη PE προστατεύω το καλώδιο από την υπεριώδη ακτινοβολία ● μπορεί να εγκατασταθεί βολικά και να χρησιμοποιηθεί απλά
·Εφαρμογή
1. Επιχειρήσεις ηλεκτρικής ενέργειας, επιχειρήσεις τηλεπικοινωνιών, σιδηρόδρομοι και ιδιωτικές ομάδες δικτύων για τις τηλεπικοινωνίες
2. Σχεδιασμένος για την εγκατάσταση στις γραμμές διανομής και μετάδοσης
3. Μπορέστε να εγκατασταθείτε κοντά στους αγωγούς
4. Ιδανικό για τις εφαρμογές underbuilt που απαιτούν τον ελάχιστο χρόνο διακοπής
5. Για τα δίκτυα τηλεπικοινωνιών που τοποθετούν ένα ασφάλιστρο στη γρήγορη, χαμηλού κόστους οργάνωση
6. Για τις εφαρμογές FTTX όπως FTTH (ίνα στο σπίτι)
·Πρότυπα
Το καλώδιο ADSS συμμορφώνεται με τυποποιημένο IEEE Π 1222 καθώς επίσης και το IEC 60794-1.
Δομή και τεχνικές προδιαγραφές
1. Ενιαίο σακάκι ADSS
| αρίθμηση ινών |
δομή |
ίνα ανά σωλήνα |
losse διάμετρος σωλήνων
(ΚΚ)
|
FRP/pad διάμετρος (χιλ.) |
Πάχος του εξωτερικού σακακιού (χιλ.) |
Παρ. εξωτερική
Διάμετρος
(χιλ.) |
Βάρος παρ.
(kg/km) |
| Σακάκι PE |
Στο σακάκι |
| 4 |
1+5 |
4 |
1.95 |
2.0/2.0 |
1.7±0.1 |
9.8±0.1 |
80 |
90 |
| 6 |
1+5 |
6 |
1.95 |
2.0/2.0 |
1.7±0.1 |
9.8±0.1 |
80 |
90 |
| 8 |
1+5 |
4 |
1.95 |
2.0/2.0 |
1.7±0.1 |
9.8±0.1 |
80 |
90 |
| 12 |
1+5 |
6 |
1.95 |
2.0/2.0 |
1.7±0.1 |
9.8±0.1 |
80 |
90 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
9.8±0.1 |
85 |
95 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
10.0±0.1 |
88 |
98 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
10.5±0.1 |
98 |
108 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
12.0±0.1 |
122 |
135 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
15.2±0.1 |
176 |
189 |
Άκρες: όλες οι προδιαγραφές στον πίνακα abolve είναι κατά προσέγγιση στοιχείο, για περισσότερες προδιαγραφές detals,
pls επαφή τα salers μας.
2. Διπλό σακάκι ADSS
| αρίθμηση ινών |
δομή |
ίνα ανά σωλήνα |
losse διάμετρος σωλήνων
(ΚΚ)
|
FRP/pad διάμετρος (χιλ.) |
Πάχος του εξωτερικού σακακιού (χιλ.) |
Παρ. εξωτερική
Διάμετρος
(χιλ.) |
Βάρος παρ.
(kg/km) |
| Σακάκι PE |
Στο σακάκι |
| 4 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0±0.1 |
125 |
135 |
| 6 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0±0.1 |
125 |
135 |
| 8 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0±0.1 |
125 |
135 |
| 12 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0±0.1 |
125 |
135 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.0±0.1 |
128 |
138 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.5±0.1 |
130 |
140 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
13.2±0.1 |
145 |
155 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
14.5±0.1 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
16.5±0.1 |
212 |
228 |
Άκρες: όλες οι προδιαγραφές στον πίνακα abolve είναι κατά προσέγγιση στοιχείο, για περισσότερες προδιαγραφές detals,
pls επαφή τα salers μας.
|
Τύπος ινών
|
Μείωση
(+20℃)
|
Εύρος ζώνης
|
Κομμένο μήκος κύματος οπτικών καλωδίων
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
- |
- |
≤0.36dB/km |
≤0.22dB/km |
- |
- |
≤1260nm |
| G.655 |
- |
- |
≤0.40dB/km |
≤0.23dB/km |
- |
- |
≤1450nm |
| 50/125µm |
≤3.3dB/km |
≤1.2dB/km |
- |
- |
≥500MHz·χλμ |
≥500MHz·χλμ |
- |
| 62.5/125µm |
≤3.5dB/km |
≤1.2dB/km |
- |
- |
≥200MHz·χλμ |
≥500MHz·χλμ |
-
|

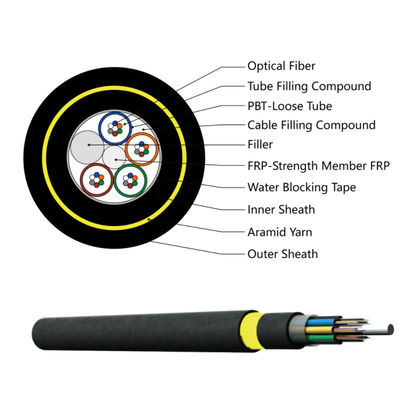

Η εικόνα λεπτομερειών παρουσιάζει
ενιαίο καλώδιο ινών σακακιών ADSS
διπλό καλώδιο οπτικών ινών σακακιών ADSS

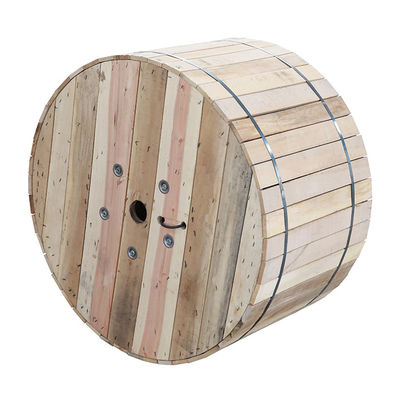

Συσκευασία:
FAQ
1. Η επιχείρηση ή ο κατασκευαστής;
Είμαστε ο κατασκευαστής με την εμπειρία 10 ετών, είμαστε ειδικευμένοι στην έρευνα, την ανάπτυξη και την παραγωγή
για το καλώδιο οπτικών ινών, καλώδιο πτώσης και σκοινί πορειών ect. Το εργοστάσιό μας είναι στην πόλη Guangzhou, υποδοχή για να μας επισκεφτεί!
2. Περίπου η ποιότητα;
Παράδοση πριν από εξετάσαμε κάθε ίνες όταν τελειωμένη παραγωγή.
Μετά από την επιβεβαίωση τιμών, μπορείτε να απαιτήσετε δωρεάν τα δείγματα για να ελέγξετε την ποιότητά μας.
3. Μπορείτε να δεχτείτε τη μικρή διαταγή;
Ναι, η μικρή διαταγή είναι διαθέσιμη. Υποστηρίζουμε το νέο έργο των πελατών μας, όπως ξέρουμε ότι η επιχείρηση είναι πάντα από τη μικρή διαταγή.
4. Ποιος είναι ο χρόνος παράδοσής σας;
Συνήθως περίπου εργάσιμες ημέρες 3-7days, εξαρτάται κυρίως από την ποσότητα διαταγής.
Αλλά pls βεβαιώνεται ότι θα τακτοποιήσουμε τα αγαθά σας το συντομότερο δυνατόν μετά από την πληρωμή σας.
5. Μπορείτε να δεχτείτε την υπηρεσία cOem;
Ναι, χαιρετίζουμε την υπηρεσία cOem. Μπορούμε να τυπώσουμε το λογότυπό σας στο προϊόν. Οποιαδήποτε ιδέα από σας είναι διαθέσιμη.
