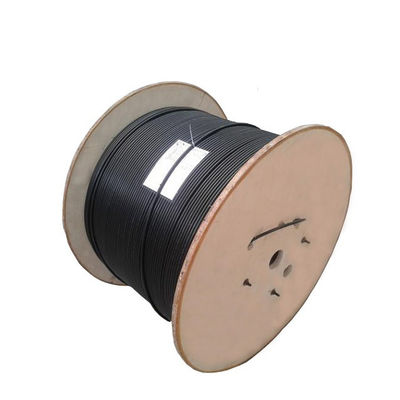

διπλό οπτικό καλώδιο ινών σακακιών διπλό θωρακισμένο GYTA53
Περιγραφή προϊόντων
Η δομή του καλωδίου GYTA53 είναι ένα σακάκι οπτικών ινών 250µm που γεμίζουν με μια αδιάβροχη ένωση σε έναν χαλαρό σωλήνα φιαγμένο από υψηλό υλικό συντελεστών.
Το κέντρο του πυρήνα καλωδίων είναι ένας πυρήνας ενίσχυσης μετάλλων. Ο χαλαρός σωλήνας (και σχοινί υλικών πληρώσεως) είναι στριμμένοι γύρω από τον κεντρικό πυρήνα ενίσχυσης για να διαμορφώσουν έναν συμπαγή και στρογγυλό πυρήνα καλωδίων, και τα κενά στον πυρήνα καλωδίων καλύπτονται με το εμποδίζοντας υλικό πληρώσεως νερού.
Η πλαστικός-ντυμένη ταινία αργιλίου (APL) κατά μήκος τυλίγει και extrud έπειτα με μια εσωτερική θήκη πολυαιθυλενίου, και η double-sided πλαστικός-ντυμένη ταινία χάλυβα (PSP) κατά μήκος τυλίγει για να εξωθήσει μια θήκη πολυαιθυλενίου σε ένα καλώδιο.
Εφαρμογή
- Εφαρμογή: Ο αγωγός/υπόγεια/κατευθύνει θαμμένος
- Πρότυπα: YD/T 901-2001 και IEC 60794-1
Προδιαγραφή & χαρακτηριστικά γνωρίσματα
- Έχει τις καλά μηχανικά ιδιότητες και τα χαρακτηριστικά θερμοκρασίας.
- Το ίδιο το χαλαρό υλικό σωλήνων έχει την καλή αντίσταση υδρόλυσης και υψηλής αντοχής.
- Το σωλήνα γεμίζουν με μια ειδική αλοιφή για να παρέχει την κρίσιμη προστασία για την ίνα.
- Καλές αντίσταση και μαλακότητα συμπίεσης.
- Ενιαία κεντρική ενίσχυση μετάλλων.
- Το χαλαρό σωλήνα γεμίζουν με την ειδική αδιάβροχη ένωση.
- Πλήρης πλήρωση πυρήνων.
- Ντυμένο πλαστικό εμπόδιο υγρασίας ταινιών αργιλίου (APL).
- Η Double-sided πλαστικός-ντυμένη ταινία χάλυβα (PSP) βελτιώνει την αντίσταση υγρασίας του theoptical καλωδίου.
- Καλό εμποδίζοντας υλικό νερού για να αποτρέψει τη διαμήκη διήθηση νερού του οπτικού καλωδίου.
Οπτικά χαρακτηριστικά
| Στοιχεία |
Μονάδα |
Προδιαγραφή |
| G652D |
| Διάμετρος τομέων τρόπου |
1310nm |
um |
9.2±0,4 |
| 1550nm |
um |
10.4±0,5 |
| Διάμετρος επένδυσης |
um |
124.8±0,7 |
| Μη-κυκλικότητα επένδυσης |
% |
≤0,7 |
| Concentricity πυρήνας-επένδυσης λάθος |
um |
≤0,5 |
| Διάμετρος επιστρώματος |
um |
245±5 |
| Μη-κυκλικότητα επιστρώματος |
% |
≤6,0 |
| Επένδυση-επένδυση Concentricity του λάθους |
um |
≤12 |
| Μήκος κύματος διακοπών καλωδίων |
NM |
acc≤1260 |
| Μείωση (μέγιστο) |
1310nm |
dB/km |
≤0,36 |
| 1550nm |
dBkm |
≤0,22 |
Τεχνικές παράμετροι
Ίνα
Αρίθμηση |
Διάμετρος
(MI) |
Βάρος
(KG/KMI) |
Min.Bend ακτίνα |
Mlin.Tension
(ν) |
Συντριβή
(N/100MMl) |
| Στατικός |
Δυναμικός |
Μακροπρόθεσμος |
Βραχυπρόθεσμος |
Μακροπρόθεσμος |
Βραχυπρόθεσμος |
| 2-24 |
12.0 |
180 |
10 φορές διάμετρος
|
20 χρόνοι
Διάμετρος
|
1000 |
3000 |
1000 |
3000 |
| 26-36 |
12.2 |
195 |
1000 |
3000 |
1000 |
3000 |
| 38-60 |
12.5 |
205 |
1000 |
3000 |
1000 |
3000 |
| 62-72 |
12.8 |
225 |
1000 |
3000 |
1000 |
3000 |
| 74-96 |
13.5 |
245 |
1000 |
3000 |
1000 |
3000 |
| 98-120 |
14.4 |
275 |
1000 |
3000 |
1000 |
3000 |
| 122-144 |
16.5 |
315 |
1000 |
3000 |
1000 |
3000 |
Προϊόν showes
