Μίνι ADSS 6 πυρήνας 12 εναέριο καλώδιο ASU G652D οπτικών ινών πυρήνων
Υπεύθυνος : Philip
Τηλεφωνικό νούμερο : +8613422342788
Whatsapp : +8613422342788
Ποσότητα παραγγελίας min : | 1000M | Συσκευασία λεπτομέρειες : | Ξύλινο τύμπανο |
---|---|---|---|
Χρόνος παράδοσης : | 2-4day | Όροι πληρωμής : | Western Union, MoneyGram, T/T, L/C |
Δυνατότητα προσφοράς : | 100km ανά σήμερα |
Τόπος καταγωγής: | Κίνα | Μάρκα: | jiqian |
---|---|---|---|
Πιστοποίηση: | ISO 9001/CE | Αριθμό μοντέλου: | GYXTW 4 6 8core |
Λεπτομερής ενημέρωση |
|||
Τύπος ινών: | G652D/G657A1 | COem: | Διαθέσιμος |
---|---|---|---|
Εφαρμογή: | Αγωγός/κεραία | Αριθμός αγωγών: | 12 16 24 |
Δομή: | Χαλαρός σωλήνας | Λειτουργούσα θερμοκρασία: | -40 ~ +60 Γ |
Υψηλό φως: | Θωρακισμένο καλώδιο οπτικών ινών GYXTW,24 θωρακισμένο καλώδιο οπτικών ινών πυρήνων |
Περιγραφή προϊόντων
Ελαφρύς-θωρακισμένη 24 πυρήνων GYXTW τιμή καλωδίων οπτικών ινών καλωδίων θωρακισμένη

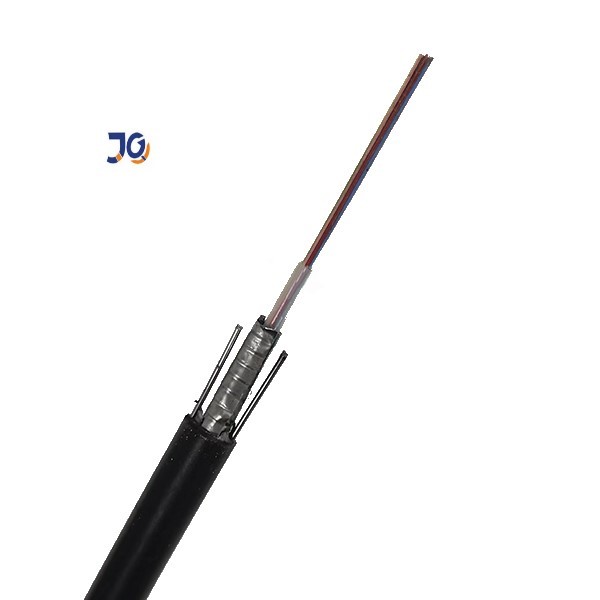

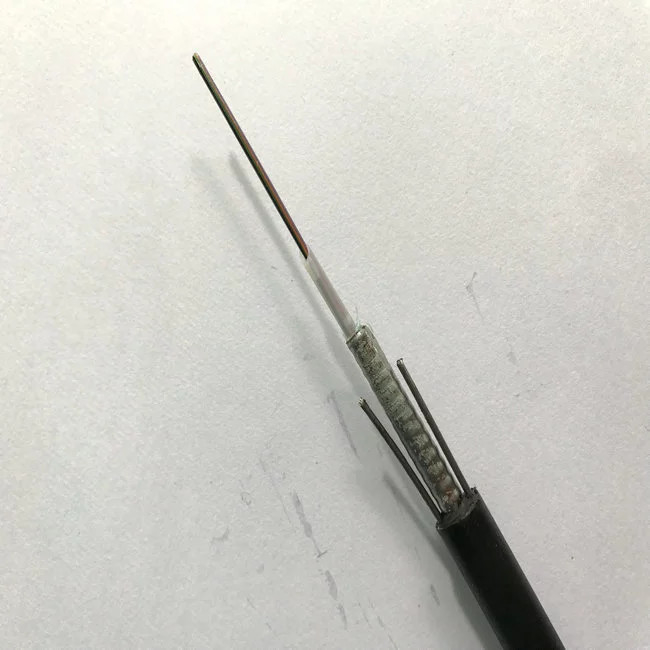

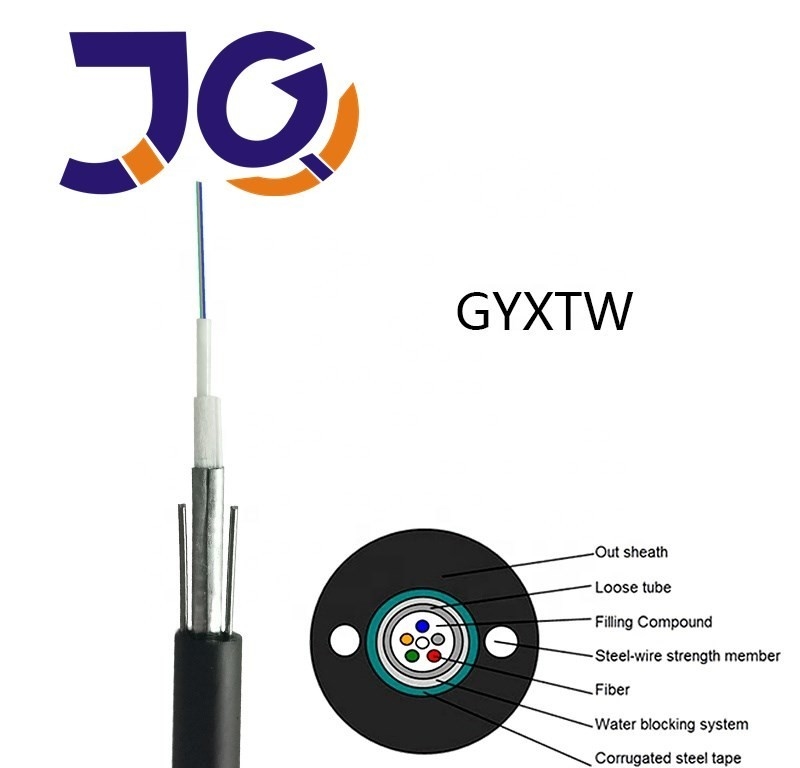

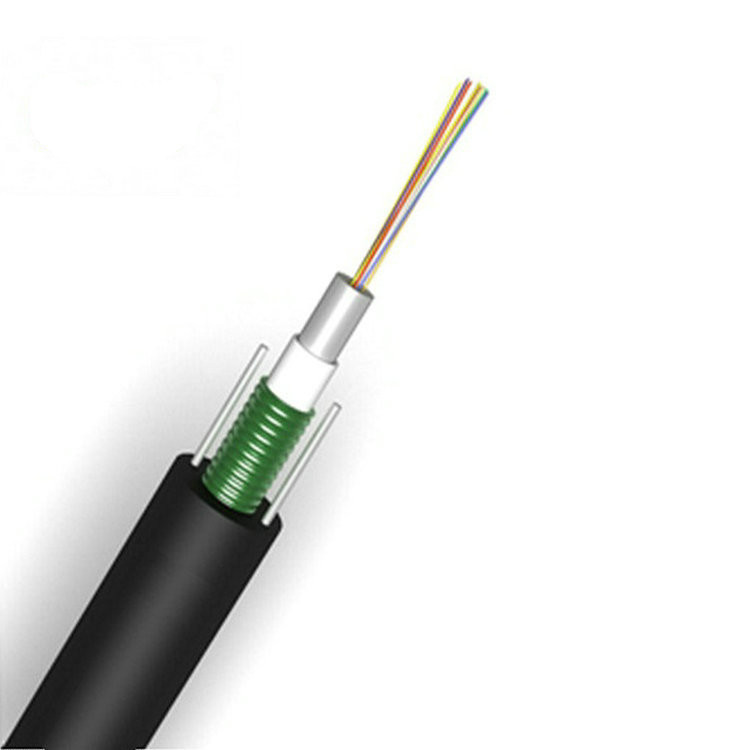

Η δομή του καλωδίου GYXTW είναι κορδέλλα οπτικής ίνας 250µm παρεμβάλλεται σε έναν χαλαρό σωλήνα του υψηλού υλικού συντελεστών. Το χαλαρό σωλήνα γεμίζουν με την ένωση πλήρωσης πηκτωμάτων. Ο χαλαρός σωλήνας καλύπτεται από ένα PSP διαμήκες. Το νερό-εμποδίζοντας υλικό προστίθεται μεταξύ του μεταλλικού μέλους δύναμης και του χαλαρού σωλήνα για να εξασφαλίσει την πυκνότητα του οπτικού καλωδίου και τη διαμήκη διήθηση νερού του οπτικού καλωδίου. Δύο παράλληλα χαλύβδινα σύρματα τοποθετούνται και στις πλευρές, και έπειτα στο καλώδιο ολοκληρώνονται με την εξωτερική θήκη PE.
Χαρακτηριστικά γνωρίσματα
1, καλή μηχανική και εκτέλεση θερμοκρασίας
2, υψηλής αντοχής χαλαρός σωλήνας που είναι υδρόλυση ανθεκτική
3, ειδική ένωση πλήρωσης σωλήνων εξασφαλίζουν μια κρίσιμη προστασία της ίνας
4, αντίσταση συντριβής και ευελιξία
5, ενίσχυση PSP moisture-proof
6, δύο παράλληλα χαλύβδινα σύρματα εξασφαλίζουν εκτατή δύναμη
7, μικρή διάμετρος, ελαφριά και φιλική εγκατάσταση
8, αποθήκευση/λειτουργούσα θερμοκρασία: -40℃~+70℃
Εφαρμογή
Χρησιμοποιήσιμος στον αγωγό/την κεραία
Παράμετρος ινών
Αριθ. | Στοιχεία | Μονάδα | Προδιαγραφή | |
G.652D | ||||
1 | Διάμετρος τομέων τρόπου | 1310nm | μm | 9.2±0.4 |
1550nm | μm | 10.4±0.5 | ||
2 | Διάμετρος επένδυσης | μm | 124.8±0.7 | |
3 | Μη-κυκλικότητα επένδυσης | % | ≤0.7 | |
4 | Concentricity πυρήνας-επένδυσης λάθος | μm | ≤0.5 | |
5 | Διάμετρος επιστρώματος | μm | 245±5 | |
6 | Μη-κυκλικότητα επιστρώματος | % | ≤6.0 | |
7 | Επένδυση-επένδυση Concentricity του λάθους | μm | ≤12.0 | |
8 | Μήκος κύματος διακοπών καλωδίων | NM | λcc≤1260 | |
9 | Μείωση (μέγιστο) | 1310nm | dB/km | ≤0.36 |
1550nm | dB/km | ≤0.24 |
Παράμετροι καλωδίων
Στοιχεία | Προδιαγραφές | |
Αρίθμηση ινών | 2~24 | |
Χρωματισμένος ντύνοντας την ίνα | Διάσταση | 250µm±15µm |
Χρώμα | Μπλε, πορτοκάλι, πράσινος, καφετής, γκρίζος, άσπρο | |
Χαλαρός σωλήνας | Διάσταση | 2.10mm±0.05mm |
Υλικό | PBT | |
Χρώμα | Φυσικός | |
Μέλος δύναμης | Διάμετρος | 1.0mm |
Υλικό | Χάλυβας | |
Εξωτερικό σακάκι | Διάσταση | 8.0mm±0.1mm |
Υλικό | PE | |
Χρώμα | Μαύρος |
Μηχανικά και περιβαλλοντικά χαρακτηριστικά
Στοιχεία | Ενώστε | Προδιαγραφές |
Tensio (μακροπρόθεσμο) | Ν | 600 |
Ένταση (βραχυπρόθεσμη) | Ν | 1500 |
Συντριβή (μακροπρόθεσμη) | N/10cm | 300 |
Συντριβή (βραχυπρόθεσμη) | N/10cm | 1000 |
Ελάχιστη ακτίνα κάμψεων (δυναμική) | χιλ. | 20D |
Ελάχιστη ακτίνα κάμψεων (στατική) | χιλ. | 10D |
Θερμοκρασία εγκατάστασης | ℃ | -20~+60 |
Λειτουργούσα θερμοκρασία | ℃ | -40~+70 |
Θερμοκρασία αποθήκευσης | ℃ | -40~+70 |
Τεχνική παράμετρος
Αρίθμηση ινών | Διάμετρος καλωδίων (χιλ.) | Βάρος καλωδίων (kg/km) |
Εκτατή δύναμη Πολύ/απότομα Όρος (ν) |
Αντίσταση συντριβής Πολύ/απότομα Όρος (N/100mm) |
Κάμψη Ακτίνα στατική/δυναμική (χιλ.) |
2~12 | 10.6 | 124 | 1000/3000 | 1000/3000 | 10D/20D |
14~24 | 12.0 | 147 | 1000/3000 | 1000/3000 | 10D/20D |
Χαρακτηριστικά μετάδοσης | |||||
G.652 | G.655 | 50/125μm | 62.5/125μm | ||
Ανώτατη μείωση (dB/km) (+20℃) |
850 NM | 3.0 | 3.3 | ||
1300 NM | 1.0 | 1.0 | |||
1310 NM | 0,36 | 0,4 | |||
1550 NM | 0,24 | 0,23 | |||
Καλώδιο χαριτωμένος-από το μήκος κύματος (NM) | ≤1260 | ≤1450 |
|
