Περιγραφή προϊόντων
Χαρακτηριστικά:
* Καλές μηχανικές και θερμοκρασιακές επιδόσεις.
* Υψηλής αντοχής χαλαρός σωλήνας ανθεκτικός στην υδρόλυση.
* Ειδική ένωση πλήρωσης σωλήνων εξασφαλίζει μια κρίσιμη προστασία των ινών.
* Αντίσταση σε συντριβή και ευελιξία.
Για να εξασφαλιστεί η αδιάβροχη λειτουργία του καλωδίου λαμβάνονται τα ακόλουθα μέτρα.
- Ατσάλινο σύρμα χρησιμοποιείται ως το κεντρικό στοιχείο αντοχής.
- Λογική συμπλήρωση σωλήνα.
- Το 100% γεμίζει τον πυρήνα του καλωδίου.
- Απαγόρευση υγρασίας APL.
- Το PSP ενισχύει την υγρασία.
- Υλικό που εμποδίζει το νερό.
Παράμετρος ινών:
| Άρθρο |
Μονάδα |
Προδιαγραφές |
| Τύπος ινών |
G.652D |
|
Διάμετρο πεδίου λειτουργίας
|
1310nm |
χμ |
9.2±0.4 |
| 1550nm |
χμ |
100,4±0.8 |
| Διάμετρος επικάλυψης |
χμ |
125.0±1 |
| Μη κυκλική επένδυση |
% |
≤ 1.0 |
| Λάθος συγκεντριστικότητας πυρήνα/οπλισμού |
χμ |
≤0.5 |
| Διάμετρος επικάλυψης |
χμ |
245±5 |
| Μη κυκλική επικάλυψη |
% |
≤6.0 |
| Λάθος συγκεντριστικότητας επικάλυψης/οπλισμού |
χμ |
≤ 12.0 |
| μήκος κύματος διακοπής καλωδίου |
nm |
≤ 1260 |
|
Συντελεστής εξασθένισης
|
1310nm |
dB/km |
0.36 |
| 1550nm |
dB/km |
≤0.22 |
| Επίπεδο έντασης απόδειξης |
kpsi |
≥ 100 |
Διάμετροι κατασκευών καλωδίων
|
Αριθμός ινών
|
Δομή
|
Φυτικές ίνες ανά σωλήνα
|
Διάμετρος χαλαρού σωλήνα (mm)
|
ΚΣΜ
διάμετρος/διάμετρος πλακέτας (mm)
|
Ονομαστικό πάχος του εξωτερικού μπουφάν
(μμ)
|
Διάμετρος καλωδίου/ύψος (mm)
|
Βάρος καλωδίου (kg/km)
|
| 4 |
1+5 |
4 |
10,8±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 6 |
1+5 |
6 |
10,85±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 8 |
1+5 |
8 |
1.9±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 12 |
1+5 |
6 |
10,85±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 24 |
1+5 |
6 |
10,85±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 36 |
1+6 |
12 |
1.95±0.1 |
1.5/1.5 |
1.6 |
80,8±0.3 |
85 |
| 48 |
1+5 |
12 |
1.95±0.1 |
1.5/1.5 |
1.6 |
9.3±0.3 |
90 |
| 60 |
1+5 |
12 |
1.95±0.1 |
1.6/1.6 |
1.6 |
9.3±0.3 |
90 |
| 72 |
1+6 |
12 |
1.95±0.1 |
2.0/2.0 |
1.6 |
90,6±0.3 |
95 |
| 96 |
1+8 |
12 |
1.95±0.1 |
1.4/3.2 |
1.6 |
11.5±0.3 |
120 |
| 144 |
1+12 |
12 |
1.95±0.1 |
2.0/5.7 |
1.8 |
14.2±0.3 |
185 |
| 216 |
1+6+12 |
12 |
1.95±0.1 |
2.0/2.0 |
1.8 |
14.5±0.3 |
200 |
| 288 |
1+9+15 |
12 |
1.95±0.1 |
2.0/3.7 |
1.8 |
16.2±0.3 |
240 |
|
Παρασκευάζουμε και δοκιμάζουμε καλώδια που συμμορφώνονται με το ακόλουθο πρότυπο:
| Μηχανικές επιδόσεις |
| Μέγιστη απόδοση έντασης |
IEC 60794-1-2-E |
| Μαξ. Επιχείρηση Τενσία |
IEC 60794-1-2-E1 |
| Δοκιμή συντριβής |
IEC 6079 ¥1-2-E3 |
| Δοκιμή επιπτώσεων |
IEC 60794-1-2-E4 |
| Επαναλαμβανόμενη κάμψη |
Δελτίο ΕΚ 60794 ∆1-2-Ε6 |
| Δοκιμή στροφής |
Δελτίο ΕΚ 60794 ∆1-2-Ε7 |
| Στροφή καλωδίου |
Δελτίο ΕΚΑΧ 60794-1-2-E11A |
| Συντελεστής εξασθένισης |
ΔΕΥ-Τ Γ.652 |
| Δοκιμή δομής |
IEC-60793-1-20 |
| Περιβαλλοντική απόδοση |
| Κύκλος θερμοκρασίας |
IEC 60794-1-2-F1 |
| Διείσδυση νερού |
IEC 60794-12-F5B |
| Συμπληρωματική ροή αρχειοθέτησης |
IEC 60794-1-E14
|

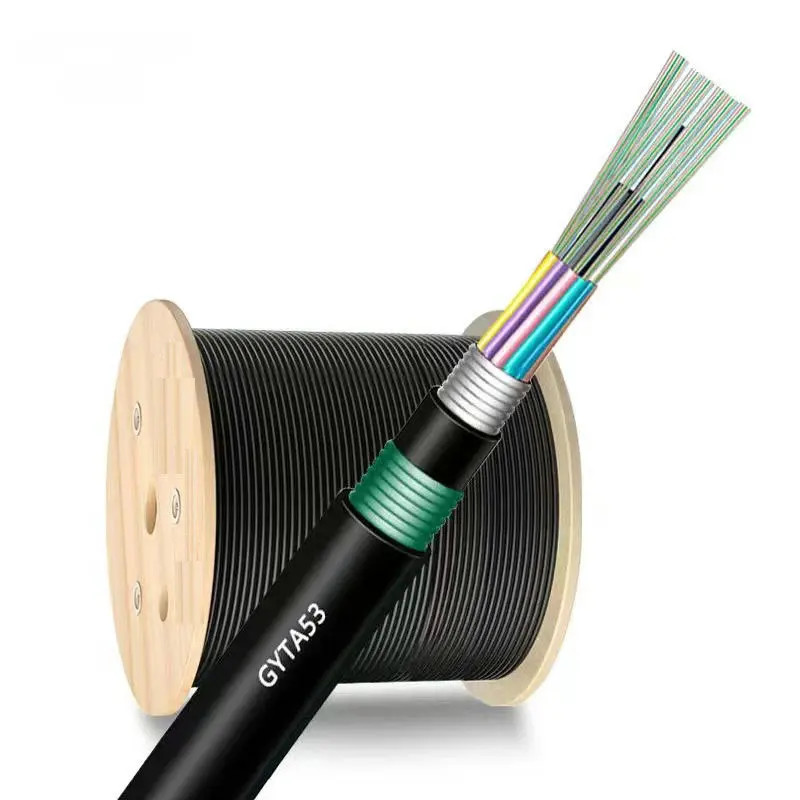

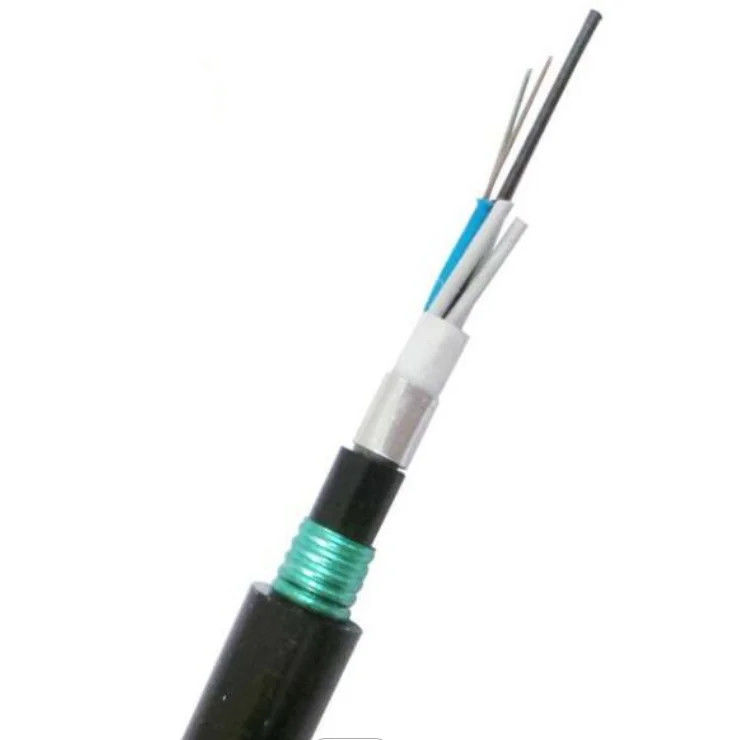

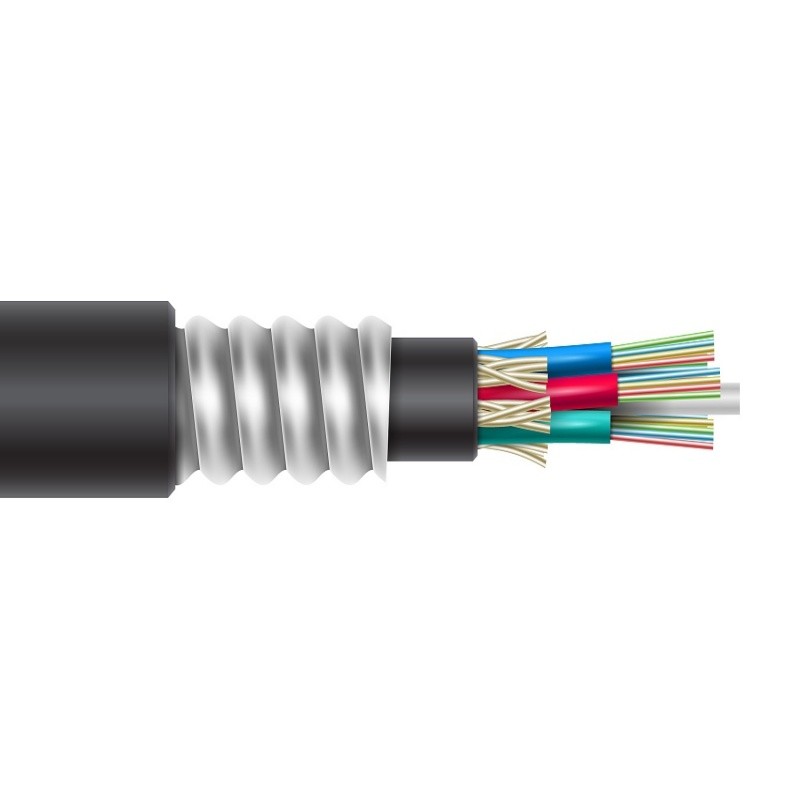

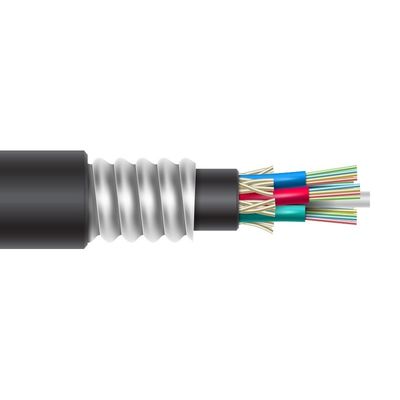

Δομή καλωδίου
& Η τεχνολογία χαλαρών ρυμουλκούμενων ρυμουλκούμενων καθιστά τις ίνες να έχουν καλό δευτερογενές υπερβολικό μήκος και να επιτρέπουν την ελεύθερη κίνηση των ινών μέσα στον σωλήνα,που διατηρεί την ίνα χωρίς άγχος ενώ το καλώδιο υποβάλλεται σε διαμήκη άγχος.
Επιπλέον, η κυματοειδής ταινία από χάλυβα με θωράκιση και διπλή κάλυψη PE παρέχουν εξαιρετική αντοχή στη συντριβή και την αντοχή στα τρωκτικά.
Και το μέταλλο αντοχή μέλος παρέχει εξαιρετική απόδοση πίεσης.
Συσκευή
1/2/3/4 χλμ. ή προσαρμοσμένο μήκος ξύλινο τύμπανο εξαγωγής.
Παράδοση
Για μεγάλες παραγγελίες: θαλάσσια (LCL ή FCL)
Για μικρές παραγγελίες: θαλάσσια (LCL), αεροπορική ή ταχυδρομική αποστολή (DHL, UPS, TNT...)
Γενικές ερωτήσεις
1-Είστε εμπορική εταιρεία ή κατασκευαστής;
Είμαστε ο κατασκευαστής με 10 χρόνια εμπειρίας, είμαστε εξειδικευμένοι στην έρευνα, την ανάπτυξη και την παραγωγή
Το εργοστάσιό μας είναι στην πόλη Guangzhou, καλωσορίσατε να μας επισκεφθείτε!
2- Για την ποιότητα;
Θα παραδώσουμε πριν δοκιμάσουμε κάθε ίνα όταν τελειώσει η παραγωγή.
Μετά την επιβεβαίωση της τιμής, μπορείτε να ζητήσετε δωρεάν δείγματα για να ελέγξετε την ποιότητά μας.
3Μπορείτε να δεχτείτε μικρές παραγγελίες;
Υποστηρίζουμε τα νέα έργα των πελατών μας, καθώς γνωρίζουμε ότι οι επιχειρήσεις είναι πάντα από μικρές παραγγελίες.
4-Ποιο είναι το χρόνο παράδοσης;
Συνήθως περίπου 3-7 εργάσιμες ημέρες, εξαρτάται κυρίως από την ποσότητα της παραγγελίας.
Αλλά βεβαιωθείτε ότι θα τακτοποιήσουμε τα αγαθά σας αμέσως μετά την πληρωμή σας.
5Μπορείτε να δεχτείτε την υπηρεσία OEM;
Ναι, καλωσορίζουμε την υπηρεσία OEM. Μπορούμε να εκτυπώσουμε το λογότυπό σας στο προϊόν. Κάθε ιδέα από εσάς είναι διαθέσιμη.
