Περιγραφή προϊόντων

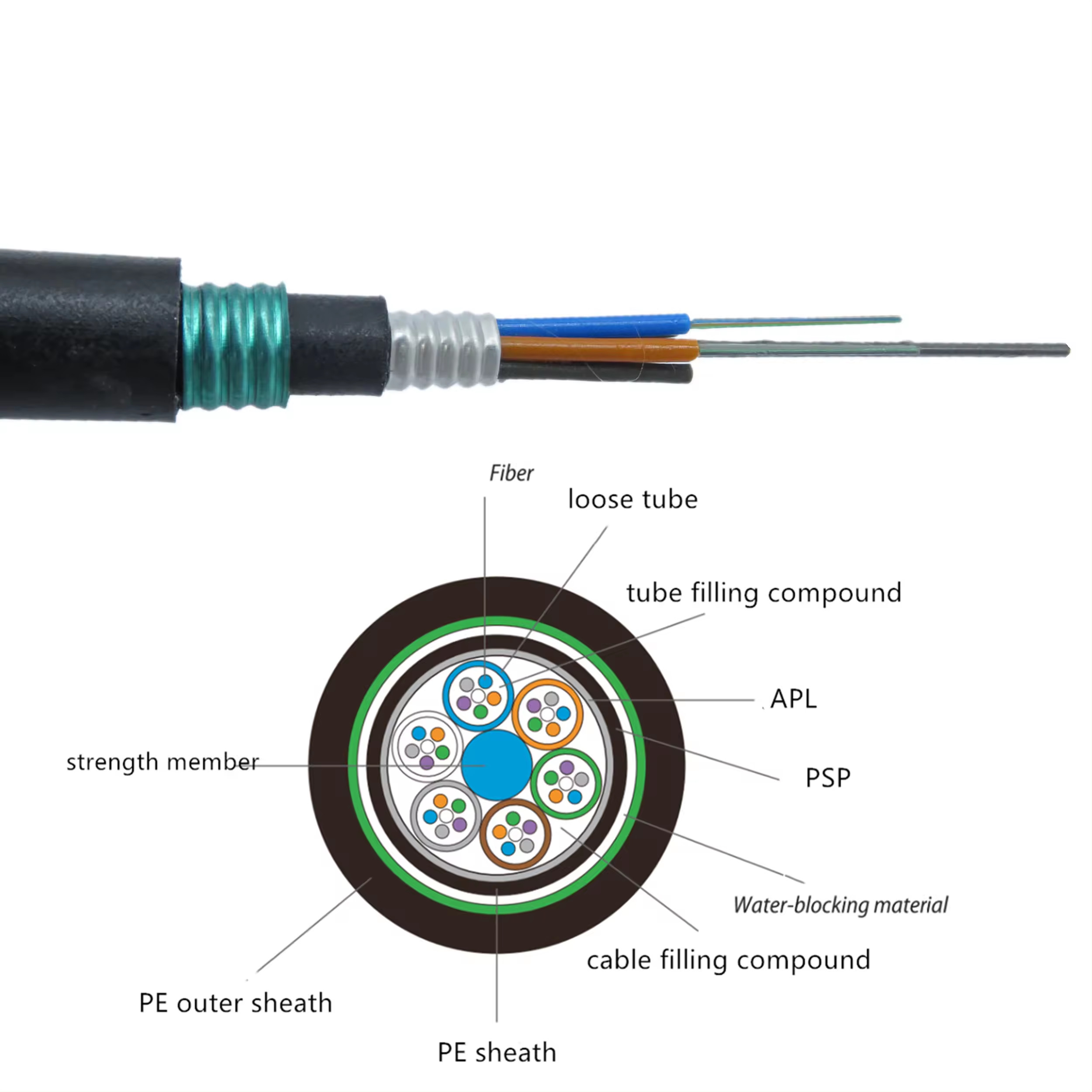

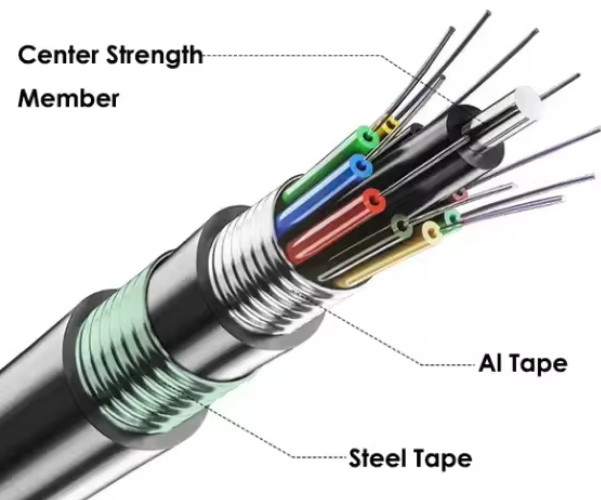

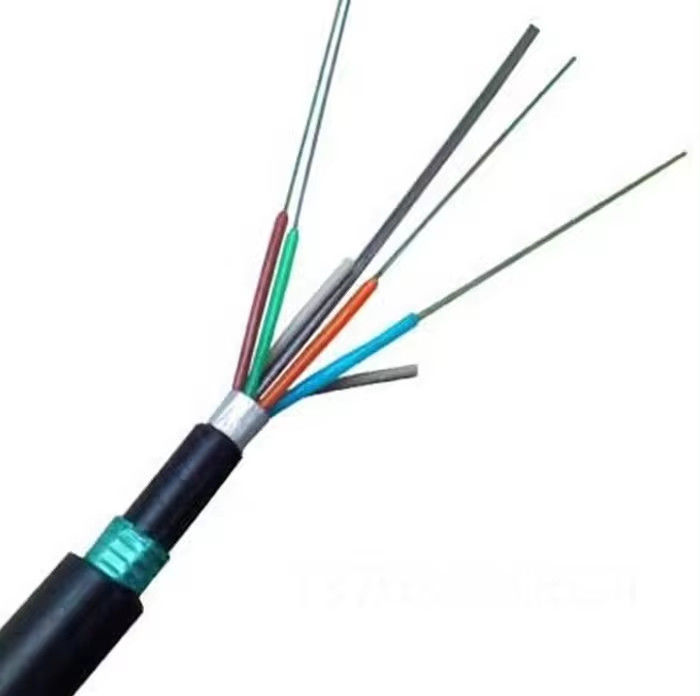

Το καλώδιο GYTA53 κατασκευάζεται εισάγοντας μια ίνα 250 μm σε ένα χαλαρό σωλήνα από υλικό υψηλού μοδίου γεμάτο με μια υδροανθεκτική ένωση.Για ορισμένους πυρήνεςΟ χαλαρός σωλήνας (και το σχοινί πλήρωσης) περιστρέφονται γύρω από το κέντρο ενισχύοντας τον πυρήνα σε έναν συμπαγές και στρογγυλό πυρήνα,και το κενό στον πυρήνα γεμίζει με ένα γεμιστήρα που εμποδίζει το νερόΑφού η πλαστική επικαλυμμένη λωρίδα αλουμινίου (APL) τυλιχθεί κατά μήκος, εκχύεται ένα εσωτερικό περίβλημα πολυαιθυλενίου,και η διπλή επικαλυμμένη πλαστική ταινία (PSP) τυλιγμένη κατά μήκος και εκχυλισμένη σε κάλυψη πολυαιθυλενίου για να σχηματιστεί ένα καλώδιο.
Εφαρμογές:
Εφαρμόζεται σε κτίρια πανεπιστημίου στη σύνδεση, στο δίκτυο μεγάλων αποστάσεων, στο σύστημα κύριων γραμμών, στο τοπικό δίκτυο ή το δίκτυο υποκαταστήματος, σε έντονο εξωτερικό υγρό περιβάλλον, σε αλλαγές θερμοκρασίας στο περιβάλλον.
Παράμετρος ινών:
| Άρθρο |
Μονάδα |
Προδιαγραφές |
| Τύπος ινών |
G.652D |
|
Διάμετρο πεδίου λειτουργίας
|
1310nm |
χμ |
9.2±0.4 |
| 1550nm |
χμ |
100,4±0.8 |
| Διάμετρος επικάλυψης |
χμ |
125.0±1 |
| Μη κυκλική επένδυση |
% |
≤ 1.0 |
| Λάθος συγκεντριστικότητας πυρήνα/οπλισμού |
χμ |
≤0.5 |
| Διάμετρος επικάλυψης |
χμ |
245±5 |
| Μη κυκλική επικάλυψη |
% |
≤6.0 |
| Λάθος συγκεντριστικότητας επικάλυψης/οπλισμού |
χμ |
≤ 12.0 |
| μήκος κύματος διακοπής καλωδίου |
nm |
≤ 1260 |
|
Συντελεστής εξασθένισης
|
1310nm |
dB/km |
0.36 |
| 1550nm |
dB/km |
≤0.22 |
| Επίπεδο έντασης απόδειξης |
kpsi |
≥ 100 |
Διάμετροι κατασκευών καλωδίων
|
Αριθμός ινών
|
Δομή
|
Φυτικές ίνες ανά σωλήνα
|
Διάμετρος χαλαρού σωλήνα (mm)
|
ΚΣΜ
διάμετρος/διάμετρος πλακέτας (mm)
|
Ονομαστικό πάχος του εξωτερικού μπουφάν
(μμ)
|
Διάμετρος καλωδίου/ύψος (mm)
|
Βάρος καλωδίου (kg/km)
|
| 4 |
1+5 |
4 |
10,8±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 6 |
1+5 |
6 |
10,85±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 8 |
1+5 |
8 |
1.9±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 12 |
1+5 |
6 |
10,85±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 24 |
1+5 |
6 |
10,85±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 36 |
1+6 |
12 |
1.95±0.1 |
1.5/1.5 |
1.6 |
80,8±0.3 |
85 |
| 48 |
1+5 |
12 |
1.95±0.1 |
1.5/1.5 |
1.6 |
9.3±0.3 |
90 |
| 60 |
1+5 |
12 |
1.95±0.1 |
1.6/1.6 |
1.6 |
9.3±0.3 |
90 |
| 72 |
1+6 |
12 |
1.95±0.1 |
2.0/2.0 |
1.6 |
90,6±0.3 |
95 |
| 96 |
1+8 |
12 |
1.95±0.1 |
1.4/3.2 |
1.6 |
11.5±0.3 |
120 |
| 144 |
1+12 |
12 |
1.95±0.1 |
2.0/5.7 |
1.8 |
14.2±0.3 |
185 |
| 216 |
1+6+12 |
12 |
1.95±0.1 |
2.0/2.0 |
1.8 |
14.5±0.3 |
200 |
| 288 |
1+9+15 |
12 |
1.95±0.1 |
2.0/3.7 |
1.8 |
16.2±0.3 |
240 |
|
Παρασκευάζουμε και δοκιμάζουμε καλώδια που συμμορφώνονται με το ακόλουθο πρότυπο:
| Μηχανικές επιδόσεις |
| Μέγιστη απόδοση έντασης |
IEC 60794-1-2-E |
| Μαξ. Επιχείρηση Τενσία |
IEC 60794-1-2-E1 |
| Δοκιμή συντριβής |
IEC 6079 ¥1-2-E3 |
| Δοκιμή επιπτώσεων |
IEC 60794-1-2-E4 |
| Επαναλαμβανόμενη κάμψη |
Δελτίο ΕΚ 60794 ∆1-2-Ε6 |
| Δοκιμή στροφής |
Δελτίο ΕΚ 60794 ∆1-2-Ε7 |
| Στροφή καλωδίου |
Δελτίο ΕΚΑΧ 60794-1-2-E11A |
| Συντελεστής εξασθένισης |
ΔΕΥ-Τ Γ.652 |
| Δοκιμή δομής |
IEC-60793-1-20 |
| Περιβαλλοντική απόδοση |
| Κύκλος θερμοκρασίας |
IEC 60794-1-2-F1 |
| Διείσδυση νερού |
IEC 60794-12-F5B |
| Συμπληρωματική ροή αρχειοθέτησης |
IEC 60794-1-E14
|
Συσκευή

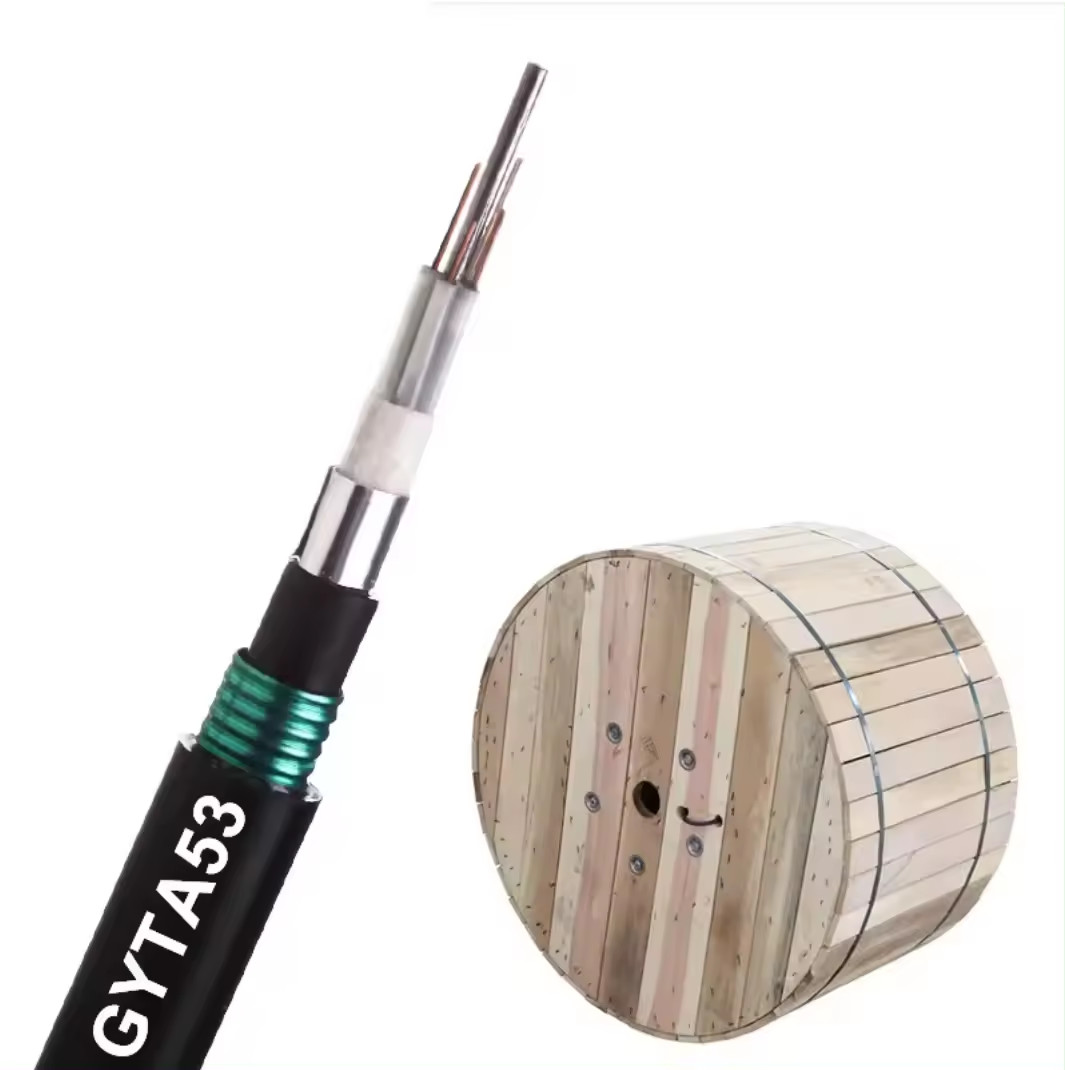

1/2/3/4 χλμ. ή προσαρμοσμένο μήκος ξύλινο τύμπανο εξαγωγής.
Παράδοση
Για μεγάλες παραγγελίες: θαλάσσια (LCL ή FCL)
Για μικρές παραγγελίες: θαλάσσια (LCL), αεροπορική ή ταχυδρομική αποστολή (DHL, UPS, TNT...)
Εταιρία:
1Η Guangzhou jiqian fiber optic cable co., ltd είναι μια ομάδα εταιρειών υψηλής τεχνολογίας που ασχολείται με την έρευνα, την κατασκευή, την πώληση προϊόντων επικοινωνίας με τα δικαιώματα εισαγωγής και εξαγωγής.
2Η εταιρεία μας είναι ένας επαγγελματίας κατασκευαστής καλωδίων οπτικής ινών για 10 χρόνια, με πιστοποιητικά ISO9001, FCC, ROHS και CE.
Πιστοποιητικό:
Γενικές ερωτήσεις
1-Είστε εμπορική εταιρεία ή κατασκευαστής;
Είμαστε ο κατασκευαστής με 10 χρόνια εμπειρίας, είμαστε εξειδικευμένοι στην έρευνα, την ανάπτυξη και την παραγωγή
Το εργοστάσιό μας είναι στην πόλη Guangzhou, καλωσορίσατε να μας επισκεφθείτε!
2- Για την ποιότητα;
Θα παραδώσουμε πριν δοκιμάσουμε κάθε ίνα όταν τελειώσει η παραγωγή.
Μετά την επιβεβαίωση της τιμής, μπορείτε να ζητήσετε δωρεάν δείγματα για να ελέγξετε την ποιότητά μας.
3Μπορείτε να δεχτείτε μικρές παραγγελίες;
Υποστηρίζουμε τα νέα έργα των πελατών μας, καθώς γνωρίζουμε ότι οι επιχειρήσεις είναι πάντα από μικρές παραγγελίες.
4-Ποιο είναι το χρόνο παράδοσης;
Συνήθως περίπου 3-7 εργάσιμες ημέρες, εξαρτάται κυρίως από την ποσότητα της παραγγελίας.
Αλλά βεβαιωθείτε ότι θα τακτοποιήσουμε τα αγαθά σας αμέσως μετά την πληρωμή σας.
5Μπορείτε να δεχτείτε την υπηρεσία OEM;
Ναι, καλωσορίζουμε την υπηρεσία OEM. Μπορούμε να εκτυπώσουμε το λογότυπό σας στο προϊόν. Κάθε ιδέα από εσάς είναι διαθέσιμη.
