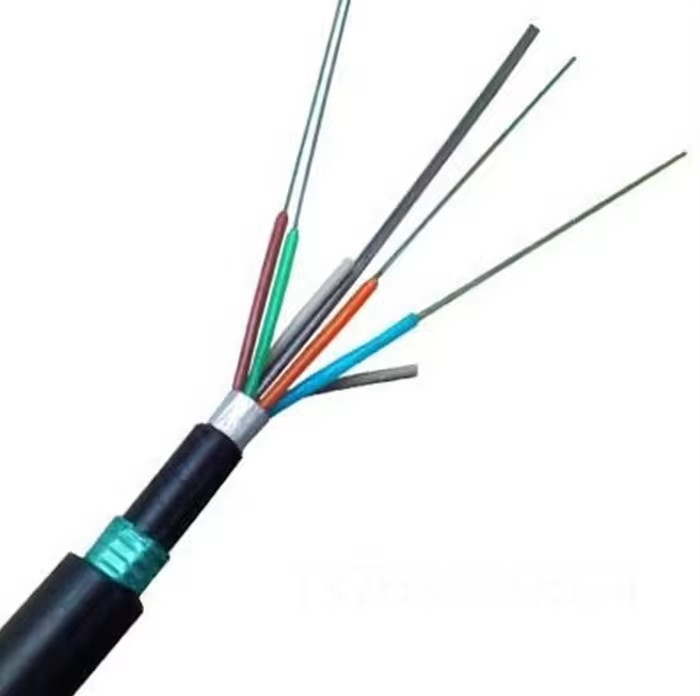

Περιγραφή προϊόντων

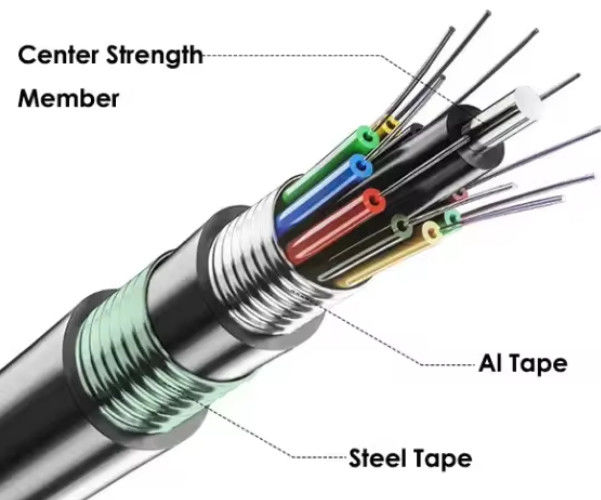

1. Ταινία κυματοειδούς χάλυβα + Ταινία κυματοειδούς αλουμινίου ((ή διπλή κυματοειδής ταινία αλουμινίου), διπλή κάλυψη PE παρέχει υψηλή αντοχή και συντριβή;
2Το ειδικό τζελ στο σωλήνα προσφέρει κεϊτική προστασία στις ίνες.
3Σιδηρουργικό σύρμα ως κεντρικό στοιχείο αντοχής.
4Το δέρμα PE έχει καλή απόδοση κατά της υπεριώδους ακτινοβολίας και αυτό το μοντέλο έχει διπλό περίβλημα PE
5. Ανθεκτικό στις αλλαγές θερμοκρασίας σε κύκλο υψηλών και χαμηλών θερμοκρασιών, με αποτέλεσμα αντιγήρανση και μεγαλύτερη διάρκεια ζωής.
6Κατάλληλο για άμεση ταφή, υπόγειοι αγωγοί.
Χαρακτηριστικά:
* Καλές μηχανικές και θερμοκρασιακές επιδόσεις.
* Υψηλής αντοχής χαλαρός σωλήνας ανθεκτικός στην υδρόλυση.
* Ειδική ένωση πλήρωσης σωλήνων εξασφαλίζει μια κρίσιμη προστασία των ινών.
* Αντίσταση σε συντριβή και ευελιξία.

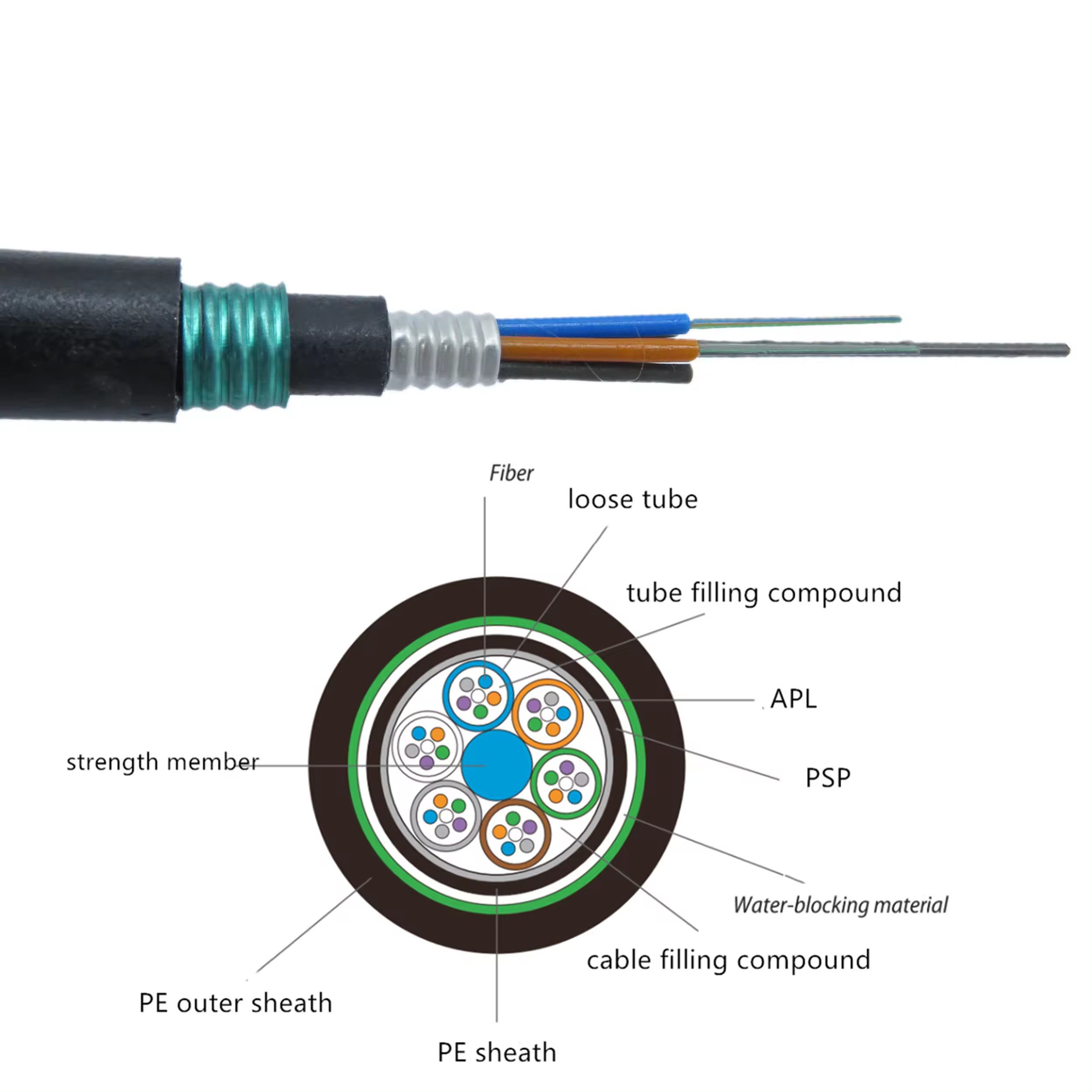

Για να εξασφαλιστεί η αδιάβροχη λειτουργία του καλωδίου λαμβάνονται τα ακόλουθα μέτρα:
- Ατσάλινο σύρμα χρησιμοποιείται ως το κεντρικό στοιχείο αντοχής.
- Λογική συμπλήρωση σωλήνα.
- Το 100% γεμίζει τον πυρήνα του καλωδίου.
- Απαγόρευση υγρασίας APL.
- Το PSP ενισχύει την υγρασία.
- Υλικό που εμποδίζει το νερό.
Παράμετρος ινών:
| Άρθρο |
Μονάδα |
Προδιαγραφές |
| Τύπος ινών |
G.652D |
|
Διάμετρο πεδίου λειτουργίας
|
1310nm |
χμ |
9.2±0.4 |
| 1550nm |
χμ |
100,4±0.8 |
| Διάμετρος επικάλυψης |
χμ |
125.0±1 |
| Μη κυκλική επένδυση |
% |
≤ 1.0 |
| Λάθος συγκεντριστικότητας πυρήνα/οπλισμού |
χμ |
≤0.5 |
| Διάμετρος επικάλυψης |
χμ |
245±5 |
| Μη κυκλική επικάλυψη |
% |
≤6.0 |
| Λάθος συγκεντριστικότητας επικάλυψης/οπλισμού |
χμ |
≤ 12.0 |
| μήκος κύματος διακοπής καλωδίου |
nm |
≤ 1260 |
|
Συντελεστής εξασθένισης
|
1310nm |
dB/km |
0.36 |
| 1550nm |
dB/km |
≤0.22 |
| Επίπεδο έντασης απόδειξης |
kpsi |
≥ 100 |
Διάμετροι κατασκευών καλωδίων
|
Αριθμός ινών
|
Δομή
|
Φυτικές ίνες ανά σωλήνα
|
Διάμετρος χαλαρού σωλήνα (mm)
|
ΚΣΜ
διάμετρος/διάμετρος πλακέτας (mm)
|
Ονομαστικό πάχος του εξωτερικού μπουφάν
(μμ)
|
Διάμετρος καλωδίου/ύψος (mm)
|
Βάρος καλωδίου (kg/km)
|
| 4 |
1+5 |
4 |
10,8±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 6 |
1+5 |
6 |
10,85±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 8 |
1+5 |
8 |
1.9±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 12 |
1+5 |
6 |
10,85±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 24 |
1+5 |
6 |
10,85±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 36 |
1+6 |
12 |
1.95±0.1 |
1.5/1.5 |
1.6 |
80,8±0.3 |
85 |
| 48 |
1+5 |
12 |
1.95±0.1 |
1.5/1.5 |
1.6 |
9.3±0.3 |
90 |
| 60 |
1+5 |
12 |
1.95±0.1 |
1.6/1.6 |
1.6 |
9.3±0.3 |
90 |
| 72 |
1+6 |
12 |
1.95±0.1 |
2.0/2.0 |
1.6 |
90,6±0.3 |
95 |
| 96 |
1+8 |
12 |
1.95±0.1 |
1.4/3.2 |
1.6 |
11.5±0.3 |
120 |
| 144 |
1+12 |
12 |
1.95±0.1 |
2.0/5.7 |
1.8 |
14.2±0.3 |
185 |
| 216 |
1+6+12 |
12 |
1.95±0.1 |
2.0/2.0 |
1.8 |
14.5±0.3 |
200 |
| 288 |
1+9+15 |
12 |
1.95±0.1 |
2.0/3.7 |
1.8 |
16.2±0.3 |
240 |
|
Παρασκευάζουμε και δοκιμάζουμε καλώδια που συμμορφώνονται με το ακόλουθο πρότυπο:
| Μηχανικές επιδόσεις |
| Μέγιστη απόδοση έντασης |
IEC 60794-1-2-E |
| Μαξ. Επιχείρηση Τενσία |
IEC 60794-1-2-E1 |
| Δοκιμή συντριβής |
IEC 6079 ¥1-2-E3 |
| Δοκιμή επιπτώσεων |
IEC 60794-1-2-E4 |
| Επαναλαμβανόμενη κάμψη |
Δελτίο ΕΚ 60794 ∆1-2-Ε6 |
| Δοκιμή στροφής |
Δελτίο ΕΚ 60794 ∆1-2-Ε7 |
| Στροφή καλωδίου |
Δελτίο ΕΚΑΧ 60794-1-2-E11A |
| Συντελεστής εξασθένισης |
ΔΕΥ-Τ Γ.652 |
| Δοκιμή δομής |
IEC-60793-1-20 |
| Περιβαλλοντική απόδοση |
| Κύκλος θερμοκρασίας |
IEC 60794-1-2-F1 |
| Διείσδυση νερού |
IEC 60794-12-F5B |
| Συμπληρωματική ροή αρχειοθέτησης |
IEC 60794-1-E14
|
Συσκευή

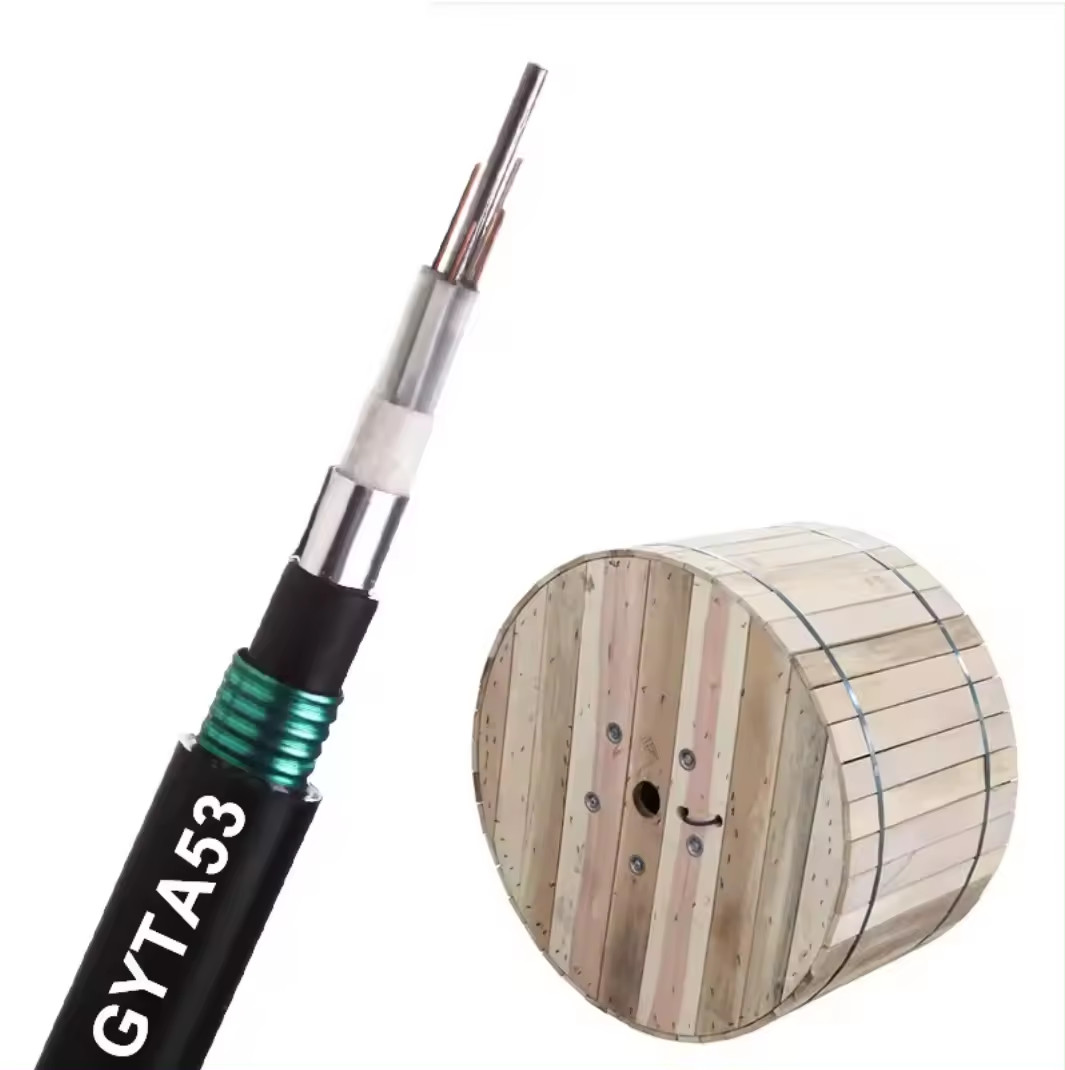

1/2/3/4 χλμ. ή προσαρμοσμένο μήκος ξύλινο τύμπανο εξαγωγής.
Παράδοση
Για μεγάλες παραγγελίες: θαλάσσια (LCL ή FCL)
Για μικρές παραγγελίες: θαλάσσια (LCL), αεροπορική ή ταχυδρομική αποστολή (DHL, UPS, TNT...)
