Περιγραφή προϊόντων
48 πυρήνες GYTS G652D μονοτρόπου εξωτερικού θωρακισμένου οπτικού καλωδίου ινών
Προδιαγραφές
Μοντέλο: GYTS-48B1.3
Ύφασμα: SM G652D
Πανοπλία: Σιδηροειδή ταινία
Διάμετρος σακούλας: 9 mm
Υλικό σακάτου: HDPE
Διάστημα καλωδίου: 4 χλμ. / τύμπανο
Απλές προδιαγραφές:
μήκος κύματος δοκιμής: 1310/1550nm
σε 1310nm: ≤0,35dB
σε 1550nm:≤0.23dB
Οπτικά χαρακτηριστικά:
| |
|
G.652D |
50/125μm |
62.5/125μm |
| Αποδυνάμωση (+20°C) |
@850nm |
|
≤ 3,0 dB/km |
≤ 3,0 dB/km |
| @1300nm |
|
≤1,0 dB/km |
≤1,0 dB/km |
| @1310nm |
≤ 0,36 dB/km |
|
|
| @1550nm |
≤ 0,22 dB/km |
|
|
| Διάφραση (κλάση Α) |
@850nm |
|
≥ 500MHz·km |
≥ 200MHz·km |
| @1300nm |
|
≥ 1000MHz·km |
≥ 600MHz·km |
| Αριθμητικό άνοιγμα |
|
0.200±0.015NA |
0.275±0.15NA |
| Διάμετρο διακοπής καλωδίου |
≤ 1260nm |
|
Μονάδα μονής και πολλαπλής λειτουργίας, μέχρι 288 πυρήνες Καλώς ήρθατε στην ερώτησή σας!
Θερμοκρασία λειτουργίας: -20°C έως +60°C
Άλλα μοντέλα διαθέσιμα ((Μια/διπλά σακάκια) 2F, 4F, 8F, 12F, 24F, 48F, 72F, 96F, 128F, 144F.
Έχει καλές μηχανικές ιδιότητες και θερμοκρασιακά χαρακτηριστικά.
Το ίδιο το υλικό χαλαρών σωλήνων έχει καλή αντοχή στο νερό και υψηλή αντοχή.
Ο σωλήνας είναι γεμάτος με ένα ειδικό λίπος για να προστατεύσει τη ίνα.
Η ειδικά σχεδιασμένη συμπαγή δομή καλωδίου εμποδίζει αποτελεσματικά την ανάσυρση του περιβλήματος.
Το μπουφάν PE είναι εξαιρετικά ανθεκτικό στις υπεριώδεις ακτινοβολίες.εξασφαλίζει την αδιάβροχη απόδοση του καλωδίου.
Ο χαλαρός σωλήνας γεμίζει με μια ειδική αδιάβροχη ένωση.

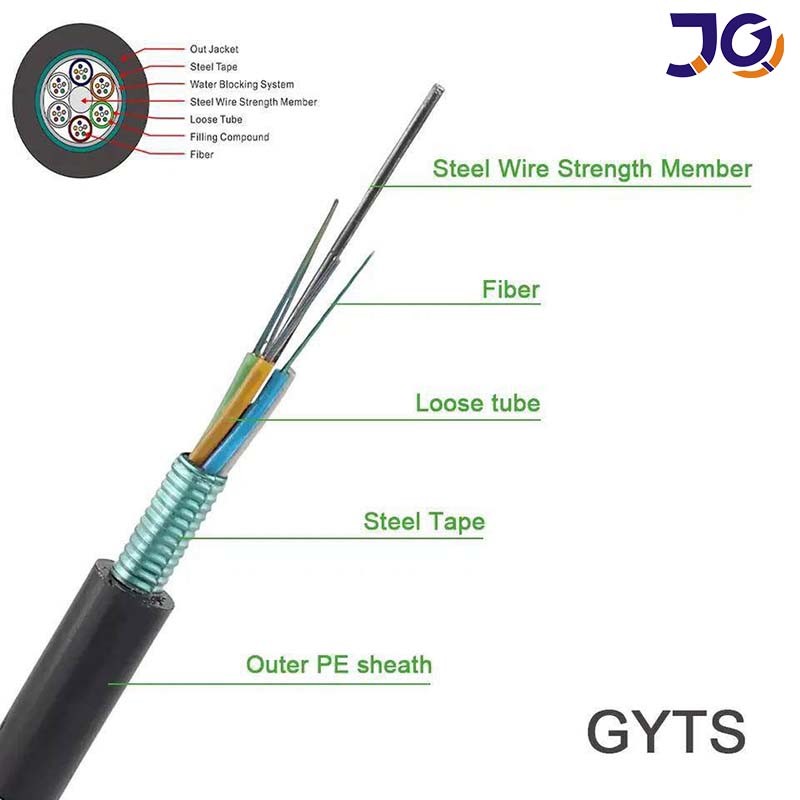

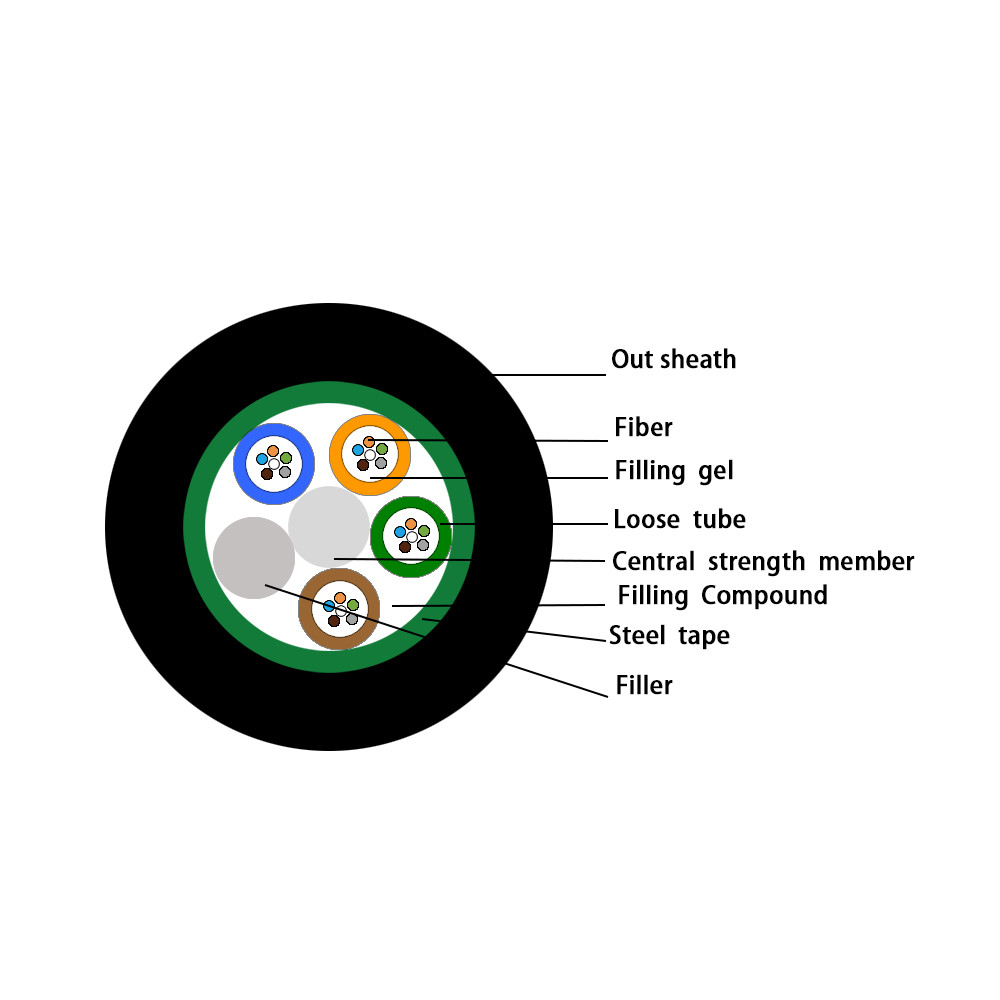

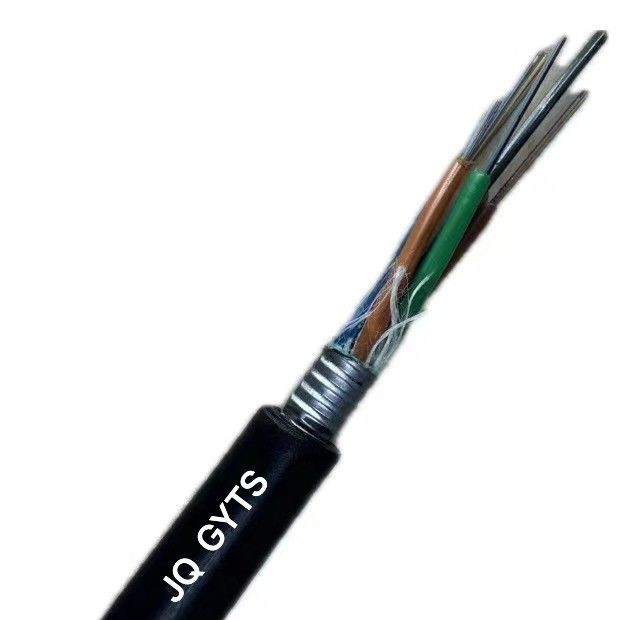

Φωτογραφία καλωδίου
Οπτικά χαρακτηριστικά
| Άρθρα |
Μονάδα |
Προδιαγραφές |
| G652D |
| Διάμετρο πεδίου λειτουργίας |
1310nm |
Εμ... |
9.2±0.4 |
| 1550nm |
Εμ... |
10.4±0.5 |
| Διάμετρος επικάλυψης |
Εμ... |
124.8±0.7 |
| Μη κυκλική επικάλυψη |
% |
≤0.7 |
| Λάθος συγκεντρωτικότητας της επένδυσης πυρήνα |
Εμ... |
≤0.5 |
| Διάμετρος επικάλυψης |
Εμ... |
245±5 |
| Μη κυκλική επικάλυψη |
% |
≤6.0 |
| Λάθος συγκεντρωτικότητας επικάλυψης |
Εμ... |
≤12 |
| μήκος κύματος διακοπής καλωδίου |
nm |
acc≤1260 |
| Αδυνάμωση (μέγιστη) |
1310nm |
dB/km |
≤0.36 |
| 1550nm |
dBkm |
≤0.22 |
Τεχνικές παραμέτρους
Φυτικές ίνες
Κόμη. |
Διάμετρος
(MI) |
Βάρος
(KG/KMI) |
Ελάχιστη ακτίνα κάμψης |
Επικρατεί πίεση.
(Ν) |
Σπασμός
(N/100MMl) |
| Στατική |
Δυναμικό |
Μακροπρόθεσμα |
Σύντομη |
Μακροπρόθεσμα |
Σύντομη |
| 2-30 |
9.8 |
95 |
10
Χρόνος
του
Διάμετρος
|
20
Χρόνος
του
Διάμετρος
|
1500 |
600 |
1000 |
300 |
| 32-36 |
10.3 |
115 |
1500 |
600 |
1000 |
300 |
| 38-60 |
10.7 |
115 |
1500 |
600 |
1000 |
300 |
| 62-72 |
11.3 |
140 |
1500 |
600 |
1000 |
300 |
| 74 έως 96 |
12.9 |
175 |
1500 |
600 |
1000 |
300 |
| 98 έως 120 |
14.4 |
210 |
1500 |
600 |
1000 |
300 |
| 122-144 |
15.8 |
245 |
1500 |
600 |
1000 |
300 |
| 146-216 |
16.3 |
260 |
1500 |
600 |
1000 |
300 |
| 218-240 |
19.5 |
345 |
1500 |
600 |
1000 |
300 |
| 242-288 |
21.7 |
415 |
1500 |
600 |
1000 |
300 |
Εφαρμογή
Διορθωτικό για εξωτερική εφαρμογή σε αγωγούς και αέρα

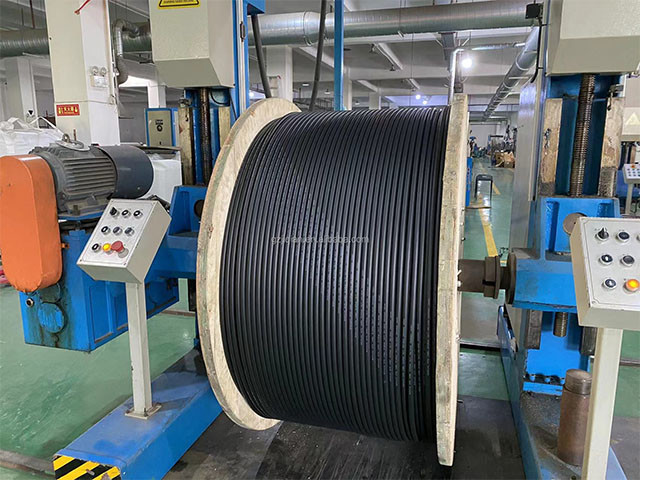

Συσκευή και παράδοση

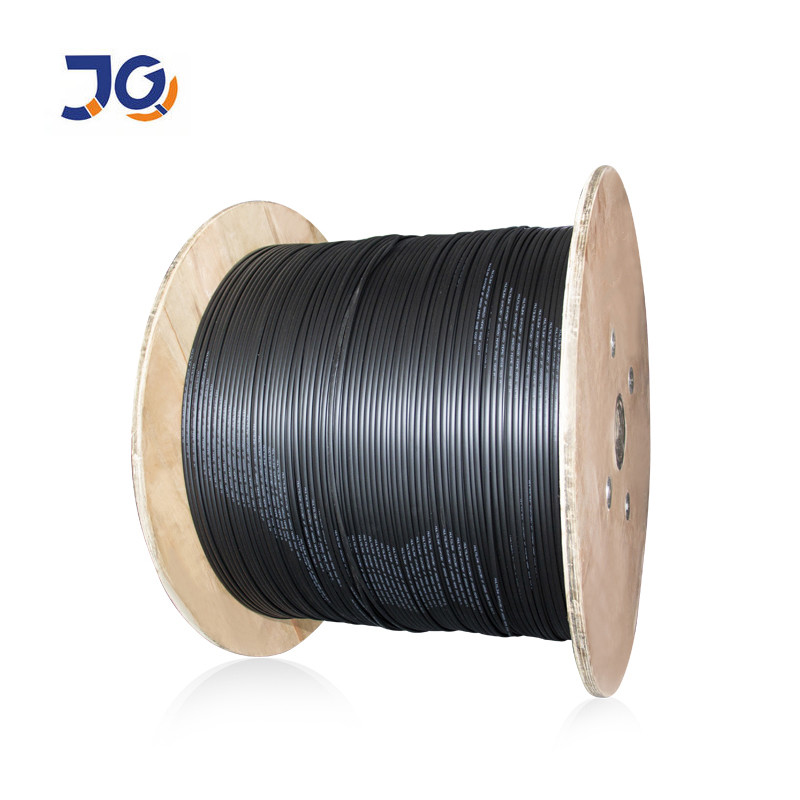

1KM 2KM 3KM 4KM 5KM Σε ένα ξύλινο τύμπανο, άλλα μήκη μπορούν να προσαρμοστούν
Για την καλύτερη εξασφάλιση της ασφάλειας των εμπορευμάτων σας, θα παρέχονται επαγγελματικές, φιλικές προς το περιβάλλον, βολικές και αποτελεσματικές υπηρεσίες συσκευασίας.
Υποστηρίζουμε τα προϊόντα OEM και προσαρμογή.
Καλωσήρθατε στην έρευνα σας! Καλωσήρθατε να επισκεφθείτε την σχολή μας!
Επικοινωνήστε μαζί μου στο +86 18122384553 για δωρεάν δείγμα.
