4 / 6/8/12 Κεντρικό εξωτερικό εναέριο υπερυψωμένο καλώδιο οπτικών ινών GYXTW

Ποσότητα παραγγελίας min : 2 χλμ Συσκευασία λεπτομέρειες : 1/2/3/4/5 χλμ σε ένα ξύλινο τύμπανο
Χρόνος παράδοσης : 3-5 ημέρες Όροι πληρωμής : Λ/Κ, Τ/Τ, Western Union
Δυνατότητα προσφοράς : 200 χλμ ανά ημέρα
Τόπος καταγωγής: Γκουανγκτόνγκ Κίνα Μάρκα: JQ/OEM
Πιστοποίηση: ISO9001/CE/ROHS Αριθμό μοντέλου: GYXTW

Λεπτομερής ενημέρωση

Υλικό σακάτου: PE, HDPE/LSZH Εξωτερική διάμετρος: 8.0mm/6.0mm/7.0mm/9.0mm
Ατσάλινο σύρμα: 10,0 mm/0,7 mm/1,2 mm Χρώμα: Μαύρο/μπλε
Τύπος ινών: Μονή λειτουργίας /πολλαπλή λειτουργία /om3 /om4 Αριθμός ινών: 2/4/6/8/12/24 πυρήνας
Δομή: Unitube Μέλος της δύναμης: Δύο σύρματα από χάλυβα
Εγκατάσταση: Εναέριο &Duct Ονομασία προϊόντος: Κεντρικό χαλαρό καλώδιο ινών σωλήνων υπαίθριο οπτικό
Εμπορικό σήμα ινών: Τα Corning/YOFC ή
Επισημαίνω:

6 Κεντρικό εξωτερικό καλώδιο οπτικών ινών

,

12 υπαίθριο καλώδιο οπτικών ινών πυρήνων

,

8 πυρήνες εξωτερικό καλώδιο οπτικών ινών

Περιγραφή προϊόντων

Υψηλού μήκους εξωτερικό καλώδιο οπτικών ινών GYXTW με δύο ατσάλινα καλώδια

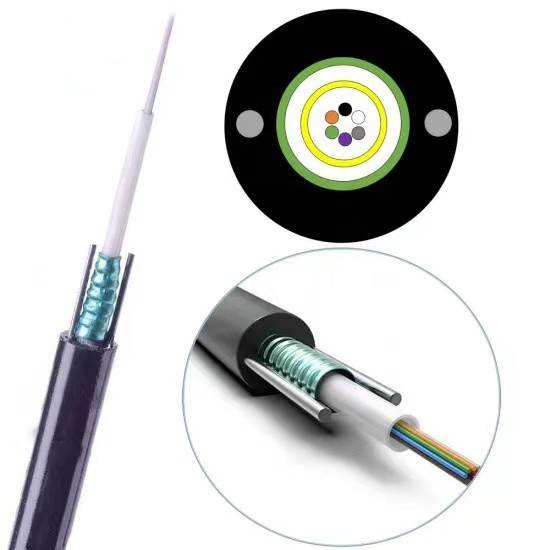

Η δομή του καλωδίου GYXTW είναι μια ταινία οπτικών ινών μήκους 250μm που εισάγεται σε ένα χαλαρό σωλήνα υλικού υψηλού μοδίου.Ο χαλαρός σωλήνας καλύπτεται από PSP κατά μήκοςΤο υδατο-αποκλειστικό υλικό προστίθεται ανάμεσα στο μέταλλο και τον χαλαρό σωλήνα για να εξασφαλιστεί η συμπαγή του οπτικού καλωδίου και η διαμήκη διαρροή νερού του οπτικού καλωδίου.Δύο παράλληλα καλώδια από χάλυβα τοποθετούνται και στις δύο πλευρές, και στη συνέχεια το καλώδιο ολοκληρώνεται με PE εξωτερική κάλυψη.



Χαρακτηριστικά του καλωδίου οπτικών ινών GYXTW



1Έχει καλές μηχανικές και θερμοκρασιακές ιδιότητες.

2Το ίδιο το χαλαρό υλικό περιβλήματος έχει καλή αντοχή στην υδρόλυση και υψηλή αντοχή.

3Ο σωλήνας είναι γεμάτος με ειδικό λίπος, ο οποίος παρέχει κρίσιμη προστασία στην οπτική ίνα.

4Καλή αντοχή στην πίεση και μαλακία

5Η διπλής όψης πλαστική επικάλυψη με ταινία χάλυβα (PSP) βελτιώνει την αντοχή σε υγρασία των οπτικών καλωδίων.

6Δύο παράλληλα καλώδια από χάλυβα εξασφαλίζουν την αντοχή σε έλξη του οπτικού καλωδίου.

7Μικρή διάμετρος, ελαφρύ βάρος, εύκολη διάθεση

8Ο αριθμός των πυρήνων είναι ο πιο συχνά χρησιμοποιούμενος και οικονομικά αποδοτικός.

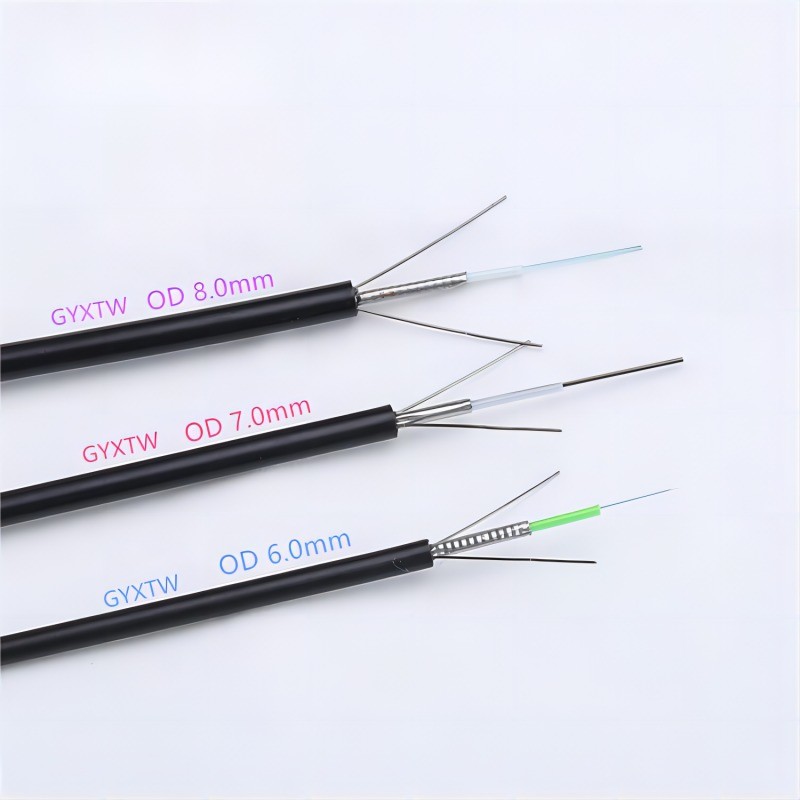

4 / 6/8/12 Κεντρικό εξωτερικό εναέριο υπερυψωμένο καλώδιο οπτικών ινών GYXTW 0

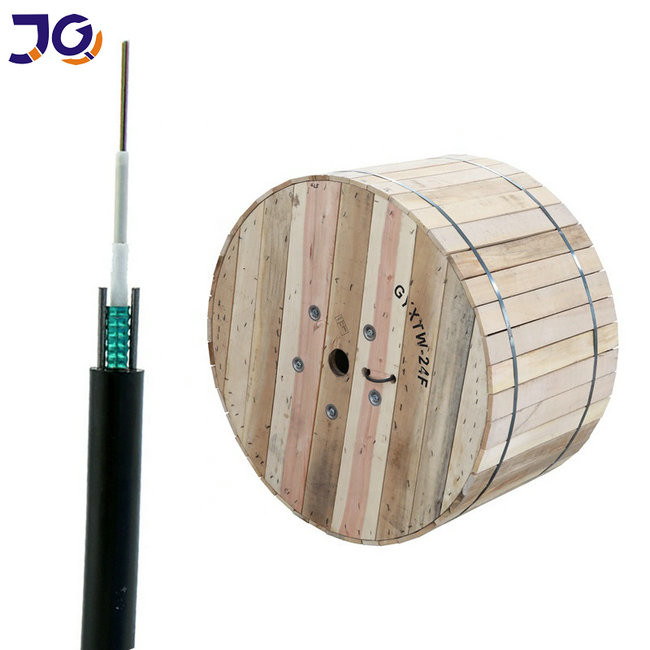

4 / 6/8/12 Κεντρικό εξωτερικό εναέριο υπερυψωμένο καλώδιο οπτικών ινών GYXTW 1

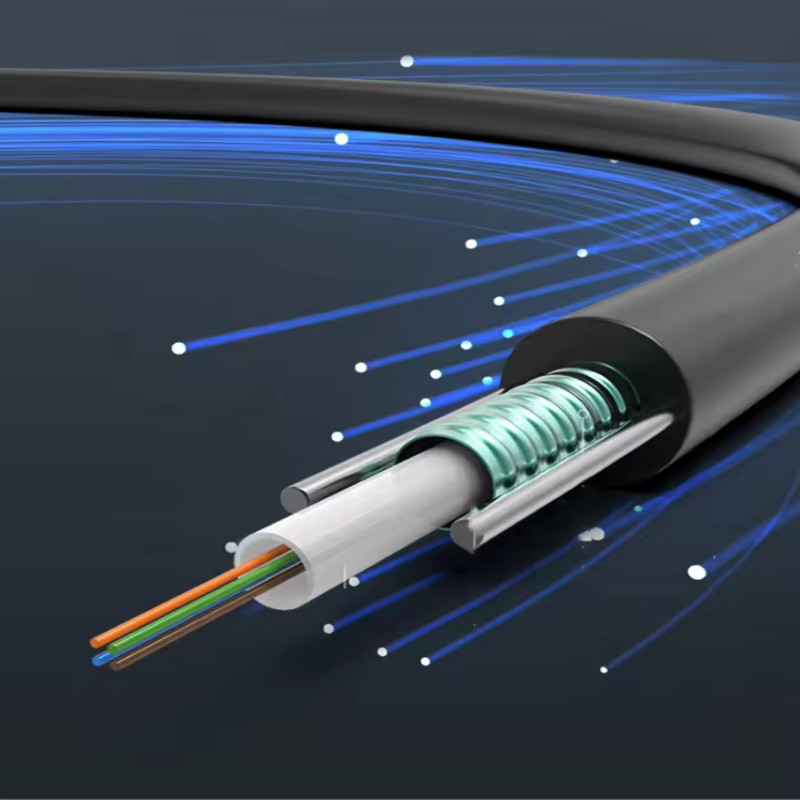

4 / 6/8/12 Κεντρικό εξωτερικό εναέριο υπερυψωμένο καλώδιο οπτικών ινών GYXTW 2

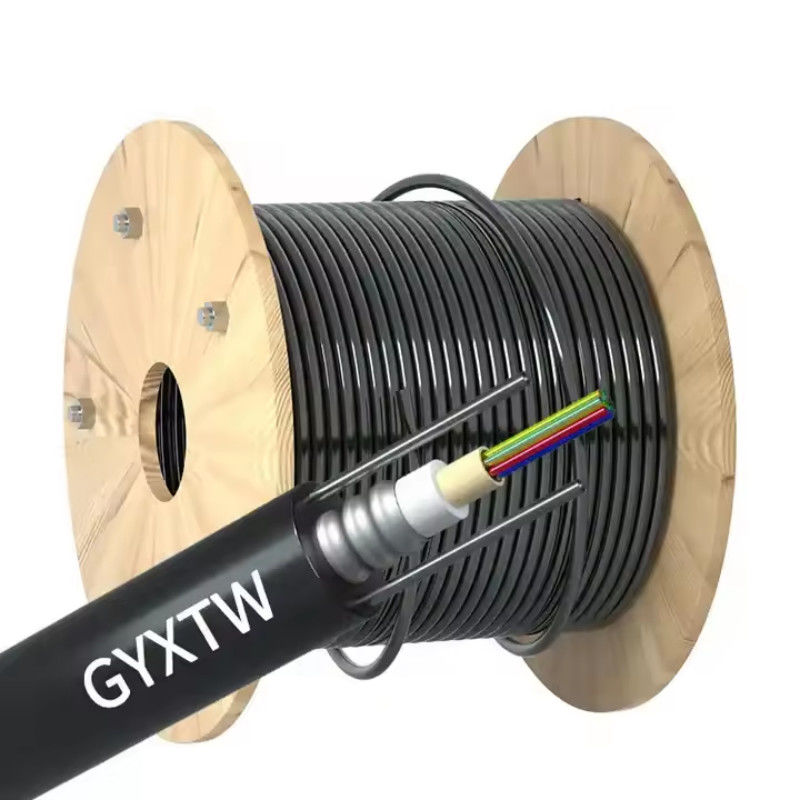

4 / 6/8/12 Κεντρικό εξωτερικό εναέριο υπερυψωμένο καλώδιο οπτικών ινών GYXTW 3









Οπτικά χαρακτηριστικά

Άρθρα Μονάδα Προδιαγραφές
G652D
Διάμετρο πεδίου λειτουργίας 1310nm Εμ... 9.2±0.4
1550nm Εμ... 10.4±0.5
Διάμετρος επικάλυψης Εμ... 124.8±0.7
Μη κυκλική επικάλυψη %  0.7
Λάθος συγκεντρωτικότητας της επένδυσης πυρήνα Εμ...  0.5
Διάμετρος επικάλυψης Εμ... 245±5
Μη κυκλική επικάλυψη %  6.0
Λάθος συγκεντρωτικότητας επικάλυψης Εμ...  12
μήκος κύματος διακοπής καλωδίου nm acc≤1260
Αδυνάμωση (μέγιστη) 1310nm dB/km 0.36
1550nm dBkm 0.22







ΚαλώδιοΠαράμετροι

Άρθρα Προδιαγραφές
Αριθμός ινών 2 έως 24
Χρωματισμένες ίνες επίχρισμα Διάσταση 250 μm+15 μm
Χρώμα Μπλε, πορτοκαλί, πράσινο, καφέ, γκρι, άσπρο, κόκκινο, μαύρο, κίτρινο, μοβ, ροζ, τουρκουάζ
Ελεύθερος σωλήνας Διάσταση 20,0 mm±00,05 χιλιοστά
Υλικό PBT
Χρώμα Φυσικό
Μέλος της Δύναμης Διάμετρος 10,0 mm/0,7 mm
Υλικό Χάλυβας
Εξωτερικό μπουφάν Διάσταση 60,0 έως 9,0 mm
Υλικό ΠΕ
Χρώμα Μαύρο





Τεχνικές παραμέτρους

Φυτικές ίνες
Κόμη.
Καλώδιο
Διάμετρος ((mm)
Βάρος καλωδίου
χιλιοστά/χλμ)
Δυνατότητα τράβηξης
Μακρύ/Κοντό
Χρονοδιάγραμμα (N)
Αντοχή σε συντριβή
Μακρύ/Κοντό
Χρονοδιάγραμμα (N/100mm)

Κλίση

Ακτίνα Στατική/Δυναμική
mm)

2 ~ 12 8 78 1000/3000 1000/3000 10D/20D
14 ~ 24 10 90 1000/3000 1000/3000 10D/20D





Εφαρμογή

Χρησιμοποιήσιμο σε αγωγό / αέρα

Αποθήκευση / θερμοκρασία λειτουργίας: -40°C~+70°C





Γενικές ερωτήσεις

1Είστε εμπορική εταιρεία ή κατασκευαστής;
Είμαστε ο κατασκευαστής με 10 χρόνια εμπειρίας, είμαστε εξειδικευμένοι στην έρευνα, την ανάπτυξη και την παραγωγή
Το εργοστάσιο μας είναι στην πόλη Guangzhou, καλωσορίστε μας!

2- Για την ποιότητα;
 Θα παραδώσουμε πριν δοκιμάσουμε κάθε ίνα όταν τελειώσει η παραγωγή.
Μετά την επιβεβαίωση της τιμής, μπορείτε να ζητήσετε δωρεάνδείγματα για να ελέγξουμε την ποιότητά μας.

3Μπορείτε να δεχτείτε μικρές παραγγελίες;
Υποστηρίζουμε τα νέα έργα των πελατών μας, καθώς γνωρίζουμε ότι οι επιχειρήσεις είναι πάντα από μικρές παραγγελίες.

4-Ποιο είναι το χρόνο παράδοσης;
Συνήθως περίπου 3-7 εργάσιμες ημέρες, εξαρτάται κυρίως από την ποσότητα της παραγγελίας.
Αλλά βεβαιωθείτε ότι θα τακτοποιήσουμε τα αγαθά σας αμέσως μετά την πληρωμή σας.

5Μπορείτε να δεχτείτε την υπηρεσία OEM;
Ναι, καλωσορίζουμε την υπηρεσία OEM. Μπορούμε να εκτυπώσουμε το λογότυπό σας στο προϊόν. Κάθε ιδέα από εσάς είναι διαθέσιμη.
