Εναέριο καλώδιο μικροσωλήνα χαλαρού σωλήνα GCYFY
Περιγραφή προϊόντος

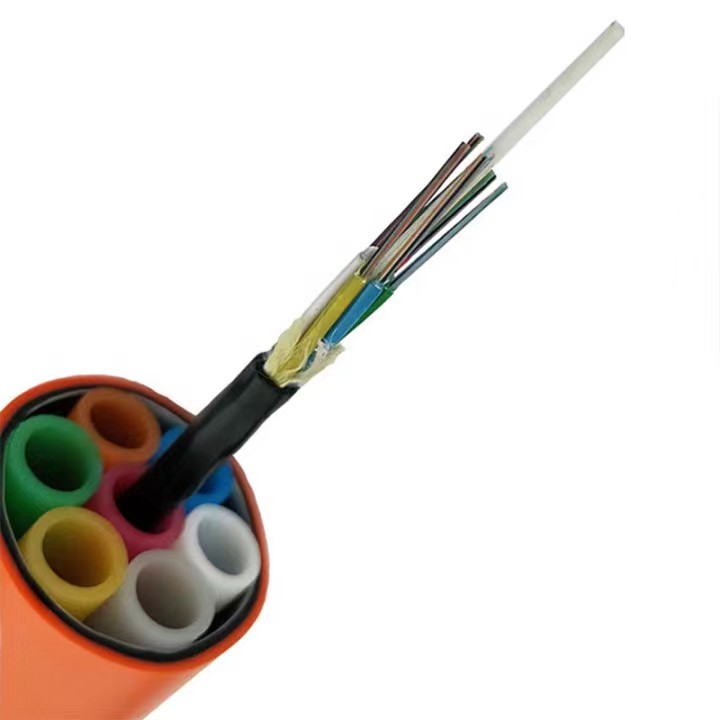

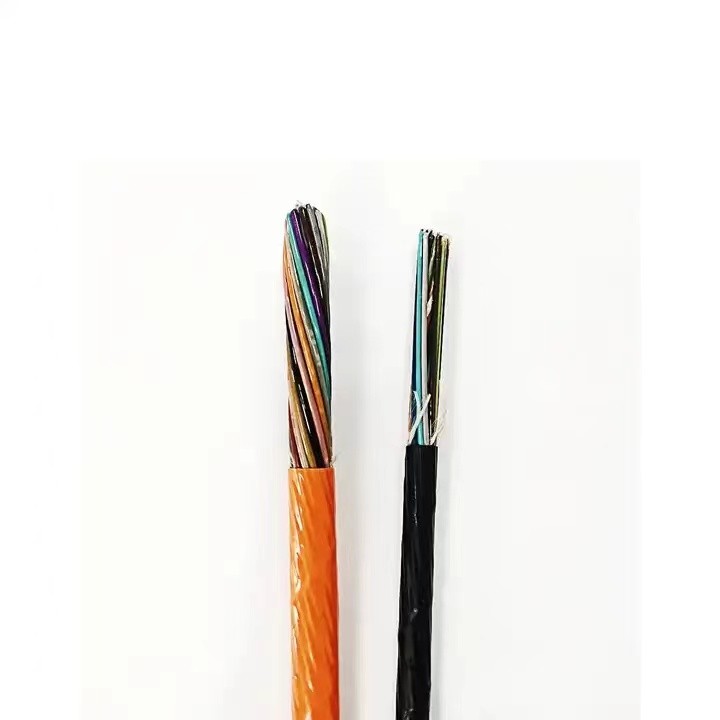

Το καλώδιο μικροσωλήνα GCYFY Air-Blown είναι σχεδιασμένο με δομή χαλαρού σωλήνα, παρέχοντας εξαιρετική απόδοση για σύγχρονα δίκτυα επικοινωνιών. Συμπαγές, ελαφρύ και εύκαμπτο, αυτό το καλώδιο είναι σχεδιασμένο για εγκατάσταση σε μικροσωλήνες χρησιμοποιώντας τεχνολογία αερόπνευσης, εξασφαλίζοντας γρήγορη, αποτελεσματική και οικονομική ανάπτυξη.
Κάθε χαλαρός σωλήνας περιέχει υψηλής ποιότητας οπτικές ίνες προστατευμένες με γέλη που εμποδίζει το νερό, προσφέροντας εξαιρετική μηχανική αντοχή και αξιόπιστη μετάδοση ακόμη και σε δύσκολα περιβάλλοντα. Ο σχεδιασμός με συστροφή ενισχύει την αντοχή σε εφελκυσμό, ενώ το εξωτερικό περίβλημα εξασφαλίζει ανθεκτικότητα και αντοχή στην υγρασία και τις περιβαλλοντικές καταπονήσεις.
Με την υψηλή πυκνότητα ινών και τον βελτιστοποιημένο σχεδιασμό του, το καλώδιο μικροσωλήνα GCYFY είναι η τέλεια λύση για FTTx, δίκτυα κορμού, κέντρα δεδομένων και μητροπολιτικά δίκτυα όπου απαιτείται μετάδοση δεδομένων υψηλής ταχύτητας και μεγάλης χωρητικότητας.
1. Μοντέλο: GCYFY-96B1.3
2. Διατομή καλωδίου
Οπτικά χαρακτηριστικά
| Στοιχείο |
Προδιαγραφή |
| Τύπος ίνας |
G.652D |
| Εξασθένηση |
|
| @ 1310 nm |
≤0.36 dB/km |
| @ 1383 nm |
≤0.35 dB/km |
| @ 1550 nm |
≤0.22 dB/km |
| @ 1625 nm |
≤ 0.30 dB/km |
| Μήκος κύματος αποκοπής καλωδίου (λcc) |
≤1260 nm |
| Μήκος κύματος μηδενικής διασποράς (nm) |
1300 ~ 1324 nm |
| Κλίση μηδενικής διασποράς |
≤0.092 ps/(nm2.km) |
| Χρωματική διασπορά |
|
| @ 1288 ~ 1339 nm |
≤3.5 ps/(nm. km) |
| @ 1550 nm |
≤18 ps/(nm. km) |
| @ 1625 nm |
≤22 ps/(nm. km) |
| PMDQ |
≤0.2 ps/km1/2 |
| Διάμετρος πεδίου τρόπου @ 1310 nm |
9.2±0.4 um |
| Σφάλμα συγκέντρωσης πυρήνα |
≤0.6 um |
| Διάμετρος επένδυσης |
125.0±0.7 um |
| Μη κυκλικότητα επένδυσης |
≤1.0% |
| Διάμετρος επίστρωσης |
245±10 um |
| Δοκιμή αντοχής |
100 kpsi (=0.69 Gpa), 1% |
Χρώμα ίνας & σωλήνα
Χαρακτηριστικά

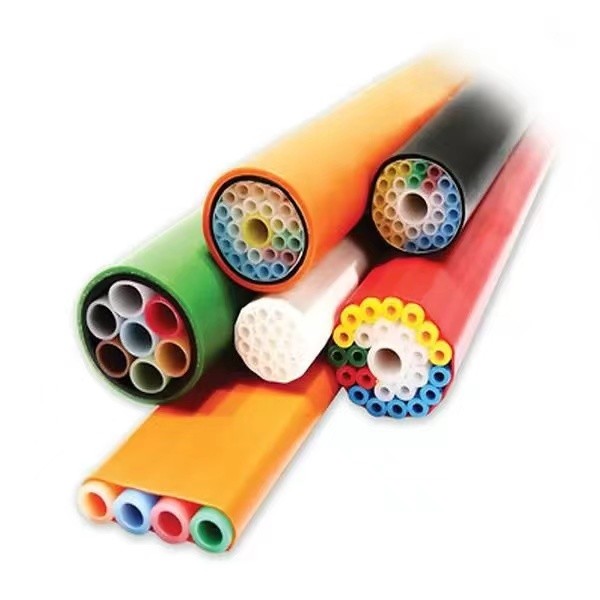

Το εναέριο μικρο-καλώδιο GCYFY με χαλαρό κέλυφος υιοθετεί μη μεταλλική ενίσχυση και δομή χωρίς θωράκιση, η οποία μπορεί να μεταφερθεί ή να αεριστεί σε μικρο-σωλήνα στο εξωτερικό προστατευτικό σωλήνα που έχει τοποθετηθεί και στη συνέχεια να αεριστεί. Η μέθοδος τοποθέτησης ξεπερνά τον περιορισμό της υπάρχουσας τεχνολογίας τοποθέτησης καλωδίων αγωγών, βελτιώνει την αποδοτικότητα χρήσης του αγωγού και είναι εύκολη στην επέκταση
ΚαλώδιοΠαράμετροι
|
Πυρήνες
|
Πυρήνες/σωλήνα
|
Διάμετρος FRP (mm)
|
Πάχος θήκης (mm)
|
Περίπου. συνολική διάμετρος
(mm)
|
Περίπου.
βάρος (kg/km)
|
| 12 |
12 |
1.5 |
0.5±0.1 |
5.6 |
24 |
| 24 |
12 |
1.5 |
0.5±0.1 |
5.6 |
24 |
| 48 |
12 |
1.5 |
0.5±0.1 |
5.6 |
24 |
| 72 |
12 |
1.5 |
0.5±0.1 |
5.6 |
24 |
| 96 |
12 |
2.5 |
0.5±0.1 |
6.6 |
38 |
Περιβαλλοντικά χαρακτηριστικά
| Θερμοκρασία λειτουργίας |
-35oC ~ +70oC |
| Θερμοκρασία αποθήκευσης και μεταφοράς |
-35oC~ +70oC |
| Θερμοκρασία εγκατάστασης |
-15oC~ +60oC |
Εφαρμογές
• Το καλώδιο μπορεί να χρησιμοποιηθεί ως καλώδιο πτώσης τμημάτων τροφοδοσίας σε δίκτυα FTTH και μπορεί να τοποθετηθεί με αερόπνευση για τη σύνδεση του σημείου διακλάδωσης με το σημείο πρόσβασης για τους συνδρομητές. Το καλώδιο είναι επίσης εφαρμόσιμο σε δίκτυα κορμού, μητροπολιτικά δίκτυα και δίκτυα πρόσβασης.
Μήκος παράδοσης
• Τυπικό μήκος: 2.000m; άλλα μήκη είναι επίσης διαθέσιμα.
Συχνές ερωτήσεις
Ε1: Ποια είναι η εφαρμογή του καλωδίου μικροσωλήνα GCYFY air-blown;
Α: Χρησιμοποιείται κυρίως για FTTx, δίκτυα κορμού, κέντρα δεδομένων και μητροπολιτικά δίκτυα, προσφέροντας υψηλή πυκνότητα ινών και γρήγορη εγκατάσταση.
Ε2: Πώς εγκαθίσταται το καλώδιο;
Α: Το καλώδιο GCYFY είναι σχεδιασμένο για εγκατάσταση με αερόπνευση σε μικροσωλήνες, επιτρέποντας γρήγορη, ευέλικτη και οικονομική ανάπτυξη.
Ε3: Ποια είναι τα πλεονεκτήματα της δομής χαλαρού σωλήνα;
Α: Παρέχει εξαιρετική μηχανική αντοχή, ευελιξία και προστασία των ινών, εξασφαλίζοντας σταθερή απόδοση μετάδοσης.
Ε4: Είναι το καλώδιο ανθεκτικό στο νερό;
Α: Ναι, οι χαλαροί σωλήνες είναι γεμάτοι με γέλη που εμποδίζει το νερό για να αποτρέψουν τη διείσδυση υγρασίας και να προστατεύσουν τις ίνες.
Ε5: Ποιοι αριθμοί ινών είναι διαθέσιμοι;
Α: Οι κοινές επιλογές περιλαμβάνουν 24, 48 και 96 πυρήνες, αλλά μπορούν να παρασχεθούν προσαρμοσμένοι αριθμοί ινών σύμφωνα με τις απαιτήσεις του έργου.
Ε6: Προσφέρετε υπηρεσία OEM;
Α: Ναι, υποστηρίζουμε παραγγελίες OEM και μπορούμε να εκτυπώσουμε το λογότυπο ή την ετικέτα σας σε προϊόντα και συσκευασίες.
Ε7: Μπορώ να λάβω δείγματα πριν από τη μαζική αγορά;
Α: Απολύτως, οι παραγγελίες δειγμάτων είναι διαθέσιμες για έλεγχο ποιότητας και αξιολόγηση.
