Περιγραφή προϊόντων
Ονομασία του προϊόντος

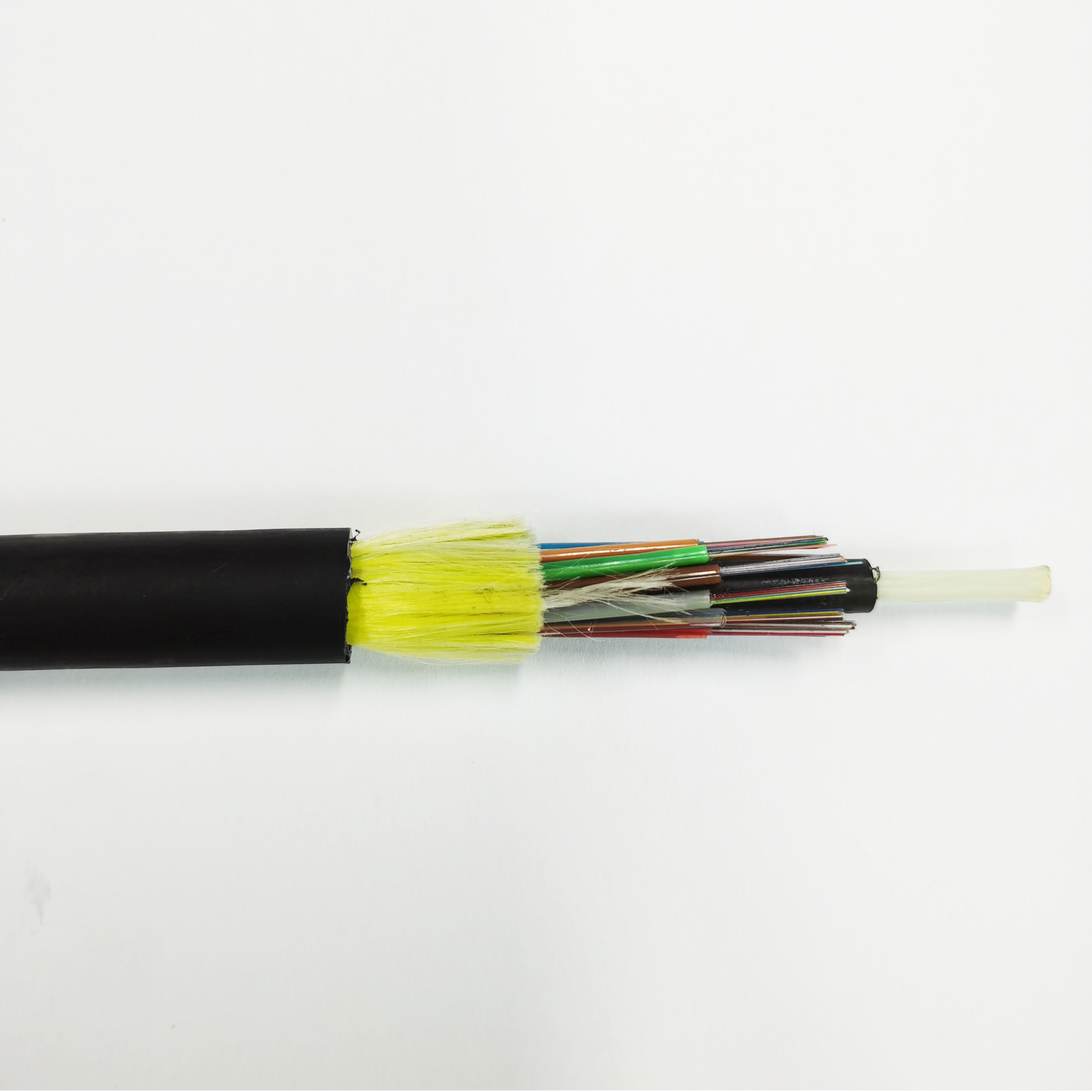

Εξαρτημένη τιμή εργοστασίου: Καλώδιο οπτικών ινών ADSS μονής λειτουργίας με νήμα αραμιδίου
Τι είναι το καλώδιο ADSS;
Το καλώδιο ADSS (All-Dielectric Self-Supporting) είναι ένα μη μεταλλικό καλώδιο οπτικών ινών που έχει σχεδιαστεί για εναέρια εγκατάσταση σε στύλους κοινής ωφέλειας και γραμμές ηλεκτρικής ενέργειας.μπορεί να αναπτυχθεί με ασφάλεια σε περιβάλλοντα υψηλής τάσης, παρέχοντας ταυτόχρονα αξιόπιστη αυτοστήριξη χωρίς την ανάγκη για καλώδια ασύρματου.Πρόκειται για μια οικονομικά αποδοτική εναλλακτική λύση στα καλώδια OPGW και OPAC.
Δομή & Σχεδιασμός

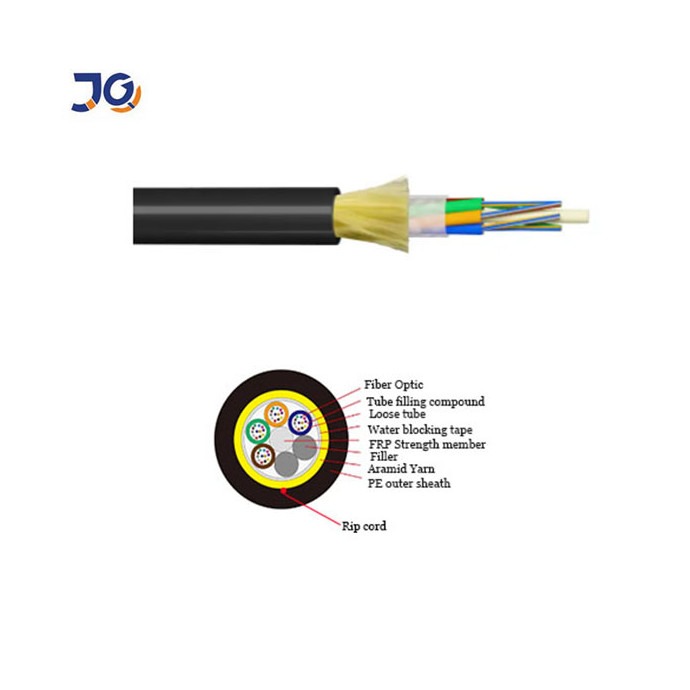

Αυτό το καλώδιο υιοθετεί ένα σχεδιασμό χαλαρού σωλήνα με ίνες που προστατεύονται με ζελέ που εμποδίζει το νερό.Η εξωτερική κάλυψη είναι διαθέσιμη σε υλικά PE ή AT, ανάλογα με τις απαιτήσεις τάσης.
Βασικά χαρακτηριστικά
-
Μη μεταλλικά:Ασφαλές για εγκατάσταση σε ζωντανή γραμμή χωρίς κίνδυνο αγωγιμότητας.
-
Εύκολη εγκατάσταση:Η αυτοσυγκρατούμενη σχεδίαση εξαλείφει την ανάγκη για επιπλέον καλώδια υποστήριξης.
-
Υψηλή αντοχή:Η ενίσχυση από νήματα αραμίδης εξασφαλίζει εξαιρετική αντοχή στην έλξη και στον καιρό.
-
Σταθερή απόδοση:Αντιστέκεται σε μηχανικές πιέσεις και μεταβολές θερμοκρασίας.
-
Προσαρμόσιμη:Διαμορφώσεις προσαρμοσμένες σε διαφορετικά διάμετρα και εφαρμογές.
Εφαρμογές
-
Επενδύσεις:Κατάλληλο για γραμμές ηλεκτρικής ενέργειας κάτω των 110 kV.
-
AT Sheath:Για γραμμές ηλεκτρικής ενέργειας ≥ 110 kV, που προσφέρουν προστασία κατά της παρακολούθησης.
-
Το μήκος της διάστασης και το περιεχόμενο του νήματος μπορούν να προσαρμοστούν στις απαιτήσεις του έργου.
Προδιαγραφές
Κατασκευάζεται σύμφωνα με τα πρότυπα IEEE P1222 και IEC 60794-1.
Δομή και τεχνικές προδιαγραφές
1.Μονό μανδύα ADSS
| αριθμός ινών |
δομή |
ίνες ανά σωλήνα |
διάμετρος σωλήνα απώλειας
(MM)
|
Διάμετρος FRP/πακέτο (mm) |
Μοντέλο για την κατασκευή οδοντωτών συσκευών |
Εξωτερικό
Διάμετρος
(μμ) |
Σημείωση.
(kg/km) |
| Ζακέτα PE |
ΑΤ μπουφάν |
| 4 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 6 |
1+5 |
6 |
1.9 |
2.0/2.0 |
10,7±0.1 |
9.8 |
80 |
90 |
| 8 |
1+5 |
4 |
1.9 |
2.0/2.0 |
10,7±0.1 |
9.8 |
80 |
90 |
| 12 |
1+5 |
6 |
1.9 |
2.0/2.0 |
10,7±0.1 |
9.8 |
80 |
90 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
10,7±0.1 |
9.8 |
85 |
95 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
10,7±0.1 |
10.0 |
88 |
98 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
10,7±0.1 |
10.5 |
98 |
108 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
10,7±0.1 |
12.0 |
122 |
135 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
10,7±0.1 |
15.2 |
176 |
189 |
Συμβουλές: όλες οι προδιαγραφές στον παραπάνω πίνακα είναι κατά προσέγγιση δεδομένα, για περισσότερες λεπτομέρειες προδιαγραφές,
Παρακαλώ επικοινωνήστε με τους πωλητές μας.
2. Δύο μπουφάν ADSS
| αριθμός ινών |
δομή |
ίνες ανά σωλήνα |
διάμετρος σωλήνα απώλειας
(MM)
|
Διάμετρος FRP/πακέτο (mm) |
Μοντέλο για την κατασκευή οδοντωτών συσκευών |
Εξωτερικό
Διάμετρος
(μμ) |
Σημείωση.
(kg/km) |
| Ζακέτα PE |
ΑΤ μπουφάν |
| 4 |
1+5 |
4 |
1.9 |
2.0/2.0 |
10,7±0.1 |
12.0 |
125 |
135 |
| 6 |
1+5 |
6 |
1.9 |
2.0/2.0 |
10,7±0.1 |
12.0 |
125 |
135 |
| 8 |
1+5 |
4 |
1.9 |
2.0/2.0 |
10,7±0.1 |
12.0 |
125 |
135 |
| 12 |
1+5 |
6 |
1.9 |
2.0/2.0 |
10,7±0.1 |
12.0 |
125 |
135 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
10,7±0.1 |
12.0 |
128 |
138 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
10,7±0.1 |
12.5 |
130 |
140 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
10,7±0.1 |
13.2 |
145 |
155 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
10,7±0.1 |
14.5 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
10,7±0.1 |
16.5 |
212 |
228 |
Συμβουλές: όλες οι προδιαγραφές στον παραπάνω πίνακα είναι κατά προσέγγιση δεδομένα, για περισσότερες λεπτομέρειες προδιαγραφές,
Παρακαλώ επικοινωνήστε με τους πωλητές μας.
|
Τύπος ινών
|
Αδυνάμωση
(+20°C)
|
Διάφραση ζώνης
|
μήκος κύματος διακοπής οπτικού καλωδίου
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| Γ.652 |
--- |
--- |
≤ 0,36 dB/km |
≤ 0,22 dB/km |
--- |
--- |
≤ 1260nm |
| Γ.655 |
--- |
--- |
≤ 0,40 dB/km |
≤ 0,23 dB/km |
--- |
--- |
≤1450nm |
| 50/125μm |
≤ 3,3 dB/km |
≤1,2 dB/km |
--- |
--- |
≥ 500MHz·km |
≥ 500MHz·km |
--- |
| 620,5/125 μm |
≤ 3,5 dB/km |
≤1,2 dB/km |
--- |
--- |
≥ 200MHz·km |
≥ 500MHz·km |
---
|
Λεπτομέρειες

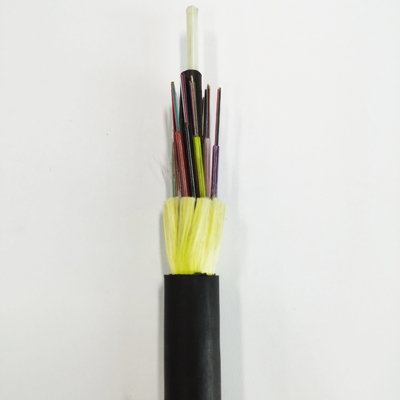

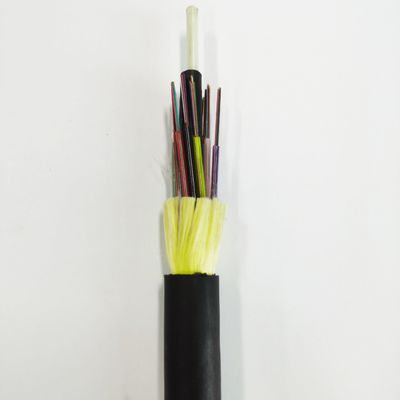

καλώδιο ινών ADSS με μονό μανδύα
διπλό καλώδιο οπτικών ινών ADSS
Συσκευή:
