Υπαίθριο καλώδιο GYXTW, GYTA, GYTS, ADSS, GYFTY, GYFXTY, GYTC8S οπτικών ινών ανεφοδιασμού εργοστασίων άμεσα…
Περιγραφή προϊόντων

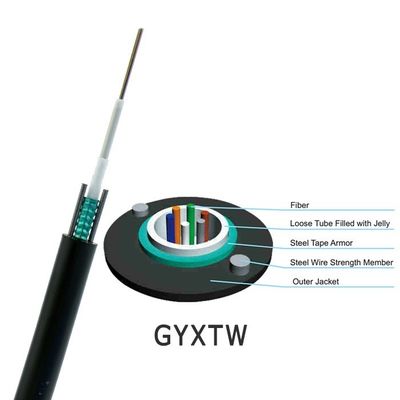

Η ίνα 250μm τοποθετείται σε έναν χαλαρό σωλήνα φιαγμένο από υψηλό πλαστικό συντελεστών. Τους σωλήνες γεμίζουν με μια αδιάβροχη ένωση πλήρωσης. Ο σωλήνας είναι τυλιγμένος με ένα στρώμα PSP κατά μήκος. Μεταξύ του PSP και του χαλαρού σωλήνα το νερό-εμποδίζοντας υλικό εφαρμόζεται για να κρατήσει το καλώδιο συμπαγές και υδατοστεγές. Δύο παράλληλα χαλύβδινα σύρματα τοποθετούνται στις δύο πλευρές της ταινίας χάλυβα. Τα παράλληλα χαλύβδινα σύρματα τοποθετούνται στην ταινία δύο πλευρών. Το καλώδιο ολοκληρώνεται με μια θήκη πολυαιθυλενίου (PE).
Χαρακτηριστικά γνωρίσματα
Καλή μηχανική και εκτέλεση θερμοκρασίας
Υψηλής αντοχής χαλαρός σωλήνας που είναι υδρόλυση ανθεκτική
Η ειδική ένωση πλήρωσης σωλήνων εξασφαλίζει μια κρίσιμη προστασία της ίνας
Αντίσταση και ευελιξία συντριβής
Ενίσχυση PSP moisture-proof
Δύο παράλληλα χαλύβδινα σύρματα εξασφαλίζουν εκτατή δύναμη
Μικρή διάμετρος, ελαφριά και φιλική εγκατάσταση
Έχει τις καλά μηχανικά ιδιότητες και τα χαρακτηριστικά θερμοκρασίας.
Το χαλαρό υλικό το ίδιο σωλήνων έχει την καλή αντίσταση ύδατος και υψηλής αντοχής.
Το σωλήνα γεμίζουν με ένα ειδικό λίπος για να προστατεύσει την ίνα.
Η ειδικά σχεδιασμένη συμπαγής δομή καλωδίων αποτρέπει αποτελεσματικά το περίβλημα από την απόσυρση.
Το σακάκι PE έχει την άριστη UV αντίσταση ακτινοβολίας, εξασφαλίζει την αδιάβροχη απόδοση του καλωδίου.
Ενιαίος πυρήνας κεντρικής ενίσχυσης καλωδίων. Το χαλαρό σωλήνα γεμίζουν με μια ειδική αδιάβροχη ένωση.
Πλήρης πλήρωση πυρήνων. Ντυμένο πλαστικό εμπόδιο υγρασίας ταινιών αργιλίου (APL)
Εφαρμογή
Χρησιμοποιημένος για τον αγωγό ή τις εναέριες εφαρμογές.
Κατάλληλος για την εγκατάσταση για τη μακροχρόνια επικοινωνία και LANS
Οπτικά χαρακτηριστικά
| Στοιχεία |
Μονάδα |
Προδιαγραφή |
| G652D |
| Διάμετρος τομέων τρόπου |
1310nm |
um |
9.2±0.4 |
| 1550nm |
um |
10.4±0.5 |
| Διάμετρος επένδυσης |
um |
124.8±0.7 |
| Μη-κυκλικότητα επένδυσης |
% |
≤0.7 |
| Concentricity πυρήνας-επένδυσης λάθος |
um |
≤0.5 |
| Διάμετρος επιστρώματος |
um |
245±5 |
| Μη-κυκλικότητα επιστρώματος |
% |
≤6.0 |
| Επένδυση-επένδυση Concentricity του λάθους |
um |
≤12 |
| Μήκος κύματος διακοπών καλωδίων |
NM |
acc≤1260 |
| Μείωση (μέγιστο) |
1310nm |
dB/km |
≤0.36 |
| 1550nm |
dBkm |
≤0.22 |
Τεχνικές παράμετροι
Καλώδιο οπτικών ινών σωλήνων μονάδων
Ίνα
Αρίθμηση |
Καλώδιο
Διάμετρος (χιλ.) |
Βάρος καλωδίων
kg/km) |
Εκτατή δύναμη
Πολύ/απότομα
Όρος (ν) |
Αντίσταση συντριβής
Πολύ/απότομα
Όρος (N/100mm) |
Κάμψη
Ακτίνα στατική/δυναμική
χιλ.)
|
| 2~12 |
8 |
78 |
1000/3000 |
1000/3000 |
10D/20D |
| 14~24 |
9.5 |
90 |
1000/3000 |
1000/3000 |
10D/20D |
Προσαραγμένο χαλαρό καλώδιο οπτικών ινών σωλήνων
|
Αρίθμηση ινών
(Πυρήνας)
|
Έξω θήκη
Διάμετρος
(χιλ.)
|
Βάρος
(KG/KM)
|
Min.allowable εκτατός
δύναμη (Ν)
|
Συντριβή Min.allowable
φορτίο (N/100m)
|
Ελάχιστη κάμπτοντας ακτίνα
(χιλ.)
|
Κατάλληλος
Θερμοκρασία
(γ)
|
|
Βραχυπρόθεσμος
|
Μακροπρόθεσμος
|
Βραχυπρόθεσμος
|
Μακροπρόθεσμος
|
βραχυπρόθεσμος
|
Μακροπρόθεσμος
|
|
|
24
|
10.5
|
105
|
1500
|
600
|
1000
|
300
|
20D
|
10D
|
-40~+60
|
|
36
|
10.5
|
105
|
1500
|
600
|
1000
|
300
|
20D
|
10D
|
-40~+60
|
|
42
|
10.5
|
105
|
1500
|
600
|
1000
|
300
|
20D
|
10D
|
-40~+60
|
|
48
|
12.0
|
150
|
1500
|
600
|
1000
|
300
|
20D
|
10D
|
-40~+60
|
|
60
|
12.0
|
150
|
1500
|
600
|
1000
|
300
|
20D
|
10D
|
-40~+60
|
|
72
|
12.0
|
150
|
1500
|
600
|
1000
|
300
|
20D
|
10D
|
-40~+60
|
|
96
|
12.5
|
165
|
1500
|
600
|
1000
|
300
|
20D
|
10D
|
-40~+60
|
|
144
|
14.0
|
180
|
1500
|
600
|
1000
|
300
|
20D
|
10D
|
-40~+60
|
Το προϊόν παρουσιάζει
FAQ
1.Are εσείς tradning επιχείρηση ή κατασκευαστής;
Είμαστε ο κατασκευαστής με την εμπειρία 10 ετών, είμαστε ειδικευμένοι στην έρευνα, την ανάπτυξη και την παραγωγή
για το καλώδιο οπτικών ινών, καλώδιο πτώσης και σκοινί πορειών ect. Το εργοστάσιό μας είναι στην πόλη Guangzhou, υποδοχή για να μας επισκεφτεί!
2.About η ποιότητα;
Παράδοση πριν από εξετάσαμε κάθε ίνες όταν τελειωμένη παραγωγή.
Μετά από την επιβεβαίωση τιμών, μπορείτε να απαιτήσετε δωρεάν τα δείγματα για να ελέγξετε την ποιότητά μας.
3.Can δέχεστε τη μικρή διαταγή;
Ναι, η μικρή διαταγή είναι διαθέσιμη. Υποστηρίζουμε το νέο έργο των πελατών μας, όπως ξέρουμε ότι η επιχείρηση είναι πάντα από τη μικρή διαταγή.
4.What είναι η παράδοσή σας χρόνος;
Συνήθως περίπου εργάσιμες ημέρες 3-7days, εξαρτάται κυρίως από την ποσότητα διαταγής.
Αλλά pls βεβαιώνεται ότι θα τακτοποιήσουμε τα αγαθά σας το συντομότερο δυνατόν μετά από την πληρωμή σας.
5.Can δέχεστε την υπηρεσία cOem;
Ναι, χαιρετίζουμε την υπηρεσία cOem. Μπορούμε να τυπώσουμε το λογότυπό σας στο προϊόν. Οποιαδήποτε ιδέα από σας είναι διαθέσιμη.
