Υβριδικό καλώδιο οπτικών ινών 24 πυρήνων GYXTW με δύο καλώδια δύναμης χαλκού
Υπεύθυνος : JQ CABLE
Τηλεφωνικό νούμερο : +8618122383351
Whatsapp : +8618122383351
Ποσότητα παραγγελίας min : | 1km | Συσκευασία λεπτομέρειες : | 1/2/3/4/5 χλμ σε ένα ξύλινο τύμπανο |
---|---|---|---|
Χρόνος παράδοσης : | 3-5dryas | Όροι πληρωμής : | L/C, T/T, Western Union |
Δυνατότητα προσφοράς : | 30km ανά ημέρα |
Τόπος καταγωγής: | GuangZhou Κίνα | Μάρκα: | JQ/OEM |
---|---|---|---|
Πιστοποίηση: | ISO9001 | Αριθμό μοντέλου: | GDTS |
Λεπτομερής ενημέρωση |
|||
Υλικό σακάτου: | ΠΕ | Αριθμός ινών: | 2-144Core |
---|---|---|---|
Ονομασία προϊόντος: | Υπαίθριο οπτικό καλώδιο ινών | Τύπος ινών: | YOFC ή κατόπιν αιτήματος |
Χρώμα: | Μαύρο | Τύπος: | Υβριδικό καλώδιο οπτικών ινών |
Διάρκεια: | 2km ή προσαρμοσμένο μήκος | Δομή: | Ελεύθερος σωλήνας |
Εγκατάσταση: | Αεροπορική/σωλήνα/κάθαρμα | Θερμοκρασία λειτουργίας: | -40 ~ +60 Γ |
Επισημαίνω: | Σύνθετο καλώδιο οπτικών ινών Oplc,G652D σύνθετο καλώδιο οπτικών ινών,Καλώδιο οπτικών ινών Oplc g652d |
Περιγραφή προϊόντων
Περιγραφή του προϊόντος

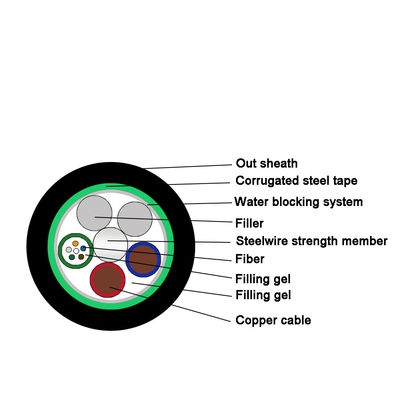

Σύνθετα καλώδια οπτικών ινών που έχουν διάφορα συστατικά μέσα στο δέμα.είτε πρόκειται για μεταλλικούς αγωγούς είτε για οπτικές ίνες, και επιτρέπουν στον χρήστη να διαθέτει ένα μόνο καλώδιο, μειώνοντας έτσι το συνολικό κόστος και το χρόνο εγκατάστασης.Η ίνα 250μm τοποθετείται σε ένα χαλαρό σωλήνα από πλαστικό υψηλού μοδίου.Μεταξύ του PSP και του χαλαρού σωλήνα υλικό που εμποδίζει το νερό εφαρμόζεται για να κρατήσει το καλώδιο συμπαγές και αδιάβροχοΔύο παράλληλα καλώδια από χάλυβα τοποθετούνται στις δύο πλευρές της ταινίας από χάλυβα. Τα παράλληλα καλώδια από χάλυβα τοποθετούνται στις δύο πλευρές της ταινίας.
Χαρακτηριστικά
Καλές μηχανικές και θερμοκρασιακές επιδόσεις
Υψηλής αντοχής χαλαρός σωλήνας ανθεκτικός στην υδρόλυση
Ειδική ένωση πλήρωσης σωλήνων εξασφαλίζουν μια κρίσιμη προστασία των ινών
Σύνθετη δομή και ελαφρότητα, ευέλικτη και καλή αντοχή στην κάμψη
Χαμηλή διασπορά και εξασθένιση.Ο σωστός σχεδιασμός, ο ακριβής έλεγχος για το υπερβολικό μήκος των ινών και η ξεχωριστή διαδικασία ράβδου καθιστούν τις εξαιρετικές μηχανικές και περιβαλλοντικές ιδιότητες.Η θωράκιση από ατσάλινο σύρμα και κυματοειδή χαλύβδινη ταινία κάνουν το καλώδιο να έχει ωραίες ιδιότητες αντοχής στην υγρασία και αντοχή στη συντριβή
Οπτικά χαρακτηριστικά
Άρθρα | Μονάδα | Προδιαγραφές | |
G652D | |||
Διάμετρο πεδίου λειτουργίας | 1310nm | Εμ... | 9.2±0.4 |
1550nm | Εμ... | 10.4±0.5 | |
Διάμετρος επικάλυψης | Εμ... | 124.8±0.7 | |
Μη κυκλική επικάλυψη | % | ≤0.7 | |
Λάθος συγκεντρωτικότητας της επένδυσης πυρήνα | Εμ... | ≤0.5 | |
Διάμετρος επικάλυψης | Εμ... | 245±5 | |
Μη κυκλική επικάλυψη | % | ≤6.0 | |
Λάθος συγκεντρωτικότητας επικάλυψης | Εμ... | ≤12 | |
μήκος κύματος διακοπής καλωδίου | nm | acc≤1260 | |
Αδυνάμωση (μέγιστη) | 1310nm | dB/km | ≤0.36 |
1550nm | dBkm | ≤0.22 |
Τεχνικές παραμέτρους
Πεδίο θερμοκρασίας | -20°C ~ +60°C | |||||||||
Ανεβαίνει | Τύπος OFNR/OFN FT4 | |||||||||
Συνεδρίαση | Τύπος OFNR/OFN FT6 | |||||||||
Ζακέτα | LSZH ή PE | |||||||||
Κωδική ονομασία | καλώδιο πυρήνες |
Διάμετρος (μμ) |
Χάλυβα Διάταξη (μμ) |
Γραμμικό μάζα (kgk) m) |
Τράβηγμα | Σπασμός | Κλίση ακτίνα |
|||
Σύντομη Χρονοδιάγραμμα (Ν) |
Μακρύ Χρονοδιάγραμμα (Ν) |
Σύντομη λευκή N) |
Μακρύ Χρονοδιάγραμμα (Ν) |
σύντομη Χρονοδιάγραμμα N) |
Μακρύ Χρονοδιάγραμμα (Ν) |
|||||
OPLC-2*0.5 | 6 έως 24 | 10 | Δύο φορές το 0.5 | 125 | 1500 | 600 | 1000 | 300 | 20D | 10D |
OPLC-4*0.5 | 6 έως 24 | 10 | 4*0.5 | 130 | 1500 | 600 | 1000 | 300 | 20D | 10D |
OPLC-2*0.75 | 6 έως 24 | 10 | Δύο φορές το 0.75 | 128 | 1500 | 600 | 1000 | 300 | 20D | 10D |
OPLC-4*0.75 | 6 έως 24 | 10 | 4*0.75 | 135 | 1500 | 600 | 1000 | 300 | 20D | 10D |
OPLC-2*1.0 | 6 έως 24 | 10 | 2*1.0 | 130 | 1500 | 600 | 1000 | 300 | 20D | 10D |
OPLC-4*1.0 | 6 έως 24 | 12 | 4*1.0 | 150 | 1500 | 600 | 1000 | 300 | 20D | 10D |
OPLC-2*1.5 | 6 έως 24 | 12 | 2*1.5 | 140 | 1500 | 600 | 1000 | 300 | 20D | 10D |
OPLC-4*1.5 | 6 έως 24 | 12 | 4*1.5 | 160 | 1500 | 600 | 1000 | 300 | 20D | 10D |
OPLC-2*2.5 | 6 ~ 24 | 12 | 2*2.5 | 150 | 1500 | 600 | 1000 | 300 | 20D | 10D |
OPLC-4*2.5 | 6 έως 24 | 14.5 | 4*2.5 | 180 | 1500 | 600 | 1000 | 300 | 20D | 10D |

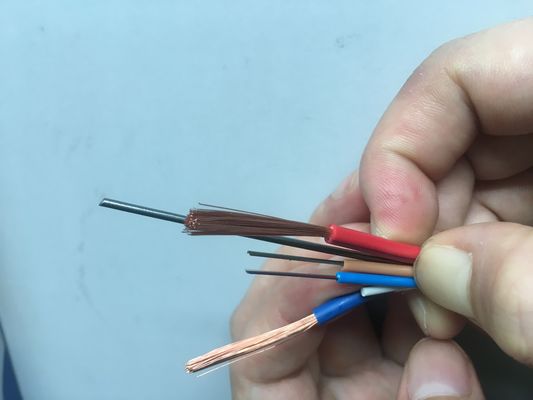

Εικόνα προϊόντος
Εφαρμογή
Χρησιμοποιείται για εξωτερικό κουτί διανομής στον αγωγό του κτιρίου, πάνω, θαμμένο.
Χρησιμοποιείται σε χώρο οπτικής επικοινωνίας,
Χρησιμοποιείται για ίνες ουράς και άλμα στην ουρά.
Χρησιμοποιείται για κτίρια που περιβάλλουν το καλώδιο.
Συσκευή και παράδοση
1/2/3/4/km σε ένα ξύλινο τύμπανο,Ημερομηνία παράδοσης: 5-8 εργάσιμες ημέρες
