Καλώδιο οπτικών ινών αγωγών GYTS 24core
Υπεύθυνος : JQ CABLE
Τηλεφωνικό νούμερο : +8618122383351
Whatsapp : +8618122383351
| Ποσότητα παραγγελίας min : | 1km | Συσκευασία λεπτομέρειες : | 1/2/3/4/5 χλμ σε ένα ξύλινο τύμπανο |
|---|---|---|---|
| Χρόνος παράδοσης : | 3-5dryas | Όροι πληρωμής : | L/C, T/T, Western Union |
| Δυνατότητα προσφοράς : | 4500km το μήνα |
| Τόπος καταγωγής: | GuangZhou Κίνα | Μάρκα: | JQ/OEM |
|---|---|---|---|
| Πιστοποίηση: | ISO9001 ROHS CE-EMC FCC SDOC | Αριθμό μοντέλου: | GYXTW |
|
Λεπτομερής ενημέρωση |
|||
| Υλικό σακακιών: | PE | Εξωτερική διάμετρος: | 6/7/8mm |
|---|---|---|---|
| Χαλύβδινο σύρμα: | 0.7/0.8/1.0mm | Χρώμα: | ΜΑΥΡΟΣ |
| Αρίθμηση ινών: | 2/4/6/8/12/24 πυρήνας | δομή: | Κεντρικό χαλαρό καλώδιο σωλήνων |
| Μέλος δύναμης: | Χαλύβδινο σύρμα δύο | εγκατάσταση: | Εναέριο &Duct |
| Όνομα προϊόντων: | Υπαίθριο οπτικό καλώδιο ινών | Τύπος ινών: | ενιαίος τρόπος ή πολυ τρόπος |
| COem: | Διαθέσιμος | Λειτουργούσα θερμοκρασία: | -40 ~ +60 Γ |
| Επισημαίνω: | Καλώδιο οπτικών ινών αγωγών GYXTW,GYXTW 24 ενιαίο καλώδιο οπτικών ινών τρόπου πυρήνων,GYXTW 12 ενιαίο καλώδιο οπτικών ινών τρόπου πυρήνων |
||
Περιγραφή προϊόντων

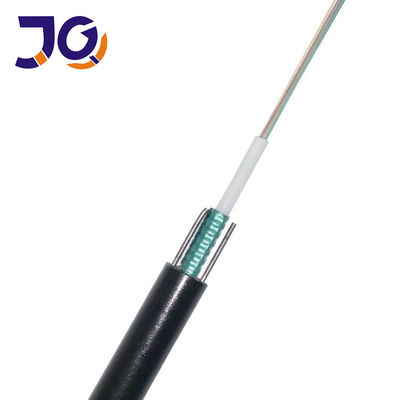

Ενιαίος τρόπος 4 6 8 12 καλώδιο οπτικών ινών 24 πυρήνων GYXTW για την τοποθέτηση αγωγών
Η ίνα 250μm τοποθετείται σε έναν χαλαρό σωλήνα φιαγμένο από υψηλό πλαστικό συντελεστών. Τους σωλήνες γεμίζουν με μια αδιάβροχη ένωση πλήρωσης. Ο σωλήνας είναι τυλιγμένος με ένα στρώμα PSP κατά μήκος. Μεταξύ του PSP και του χαλαρού σωλήνα το νερό-εμποδίζοντας υλικό εφαρμόζεται για να κρατήσει το καλώδιο συμπαγές και υδατοστεγές. Δύο παράλληλα χαλύβδινα σύρματα τοποθετούνται στις δύο πλευρές της ταινίας χάλυβα. Τα παράλληλα χαλύβδινα σύρματα τοποθετούνται στην ταινία δύο πλευρών. Το καλώδιο ολοκληρώνεται με μια θήκη πολυαιθυλενίου (PE).
Χαρακτηριστικά γνωρίσματα
Καλή μηχανική και εκτέλεση θερμοκρασίας
Υψηλής αντοχής χαλαρός σωλήνας που είναι υδρόλυση ανθεκτική
Η ειδική ένωση πλήρωσης σωλήνων εξασφαλίζει μια κρίσιμη προστασία της ίνας
Αντίσταση και ευελιξία συντριβής
Ενίσχυση PSP moisture-proof
Δύο παράλληλα χαλύβδινα σύρματα εξασφαλίζουν εκτατή δύναμη
Μικρή διάμετρος, ελαφριά και φιλική εγκατάσταση
Οπτικά χαρακτηριστικά
| Στοιχεία | Μονάδα | Προδιαγραφή | |
| G652D | |||
| Διάμετρος τομέων τρόπου | 1310nm | um | 9.2±0.4 |
| 1550nm | um | 10.4±0.5 | |
| Διάμετρος επένδυσης | um | 124.8±0.7 | |
| Μη-κυκλικότητα επένδυσης | % | ≤0.7 | |
| Concentricity πυρήνας-επένδυσης λάθος | um | ≤0.5 | |
| Διάμετρος επιστρώματος | um | 245±5 | |
| Μη-κυκλικότητα επιστρώματος | % | ≤6.0 | |
| Επένδυση-επένδυση Concentricity του λάθους | um | ≤12 | |
| Μήκος κύματος διακοπών καλωδίων | NM | acc≤1260 | |
| Μείωση (μέγιστο) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
Παράμετροι καλωδίων
| Στοιχεία | Προδιαγραφές | |
| Αρίθμηση ινών | 2~24 | |
| Χρωματισμένος ντύνοντας την ίνα | Διάσταση | 250μm+15μm |
| Χρώμα | Μπλε, πορτοκάλι, πράσινος, καφετής, γκρίζος, άσπρο | |
| Χαλαρός σωλήνας | Διάσταση | 2.0mm±0.05mm |
| Υλικό | PBT | |
| Χρώμα | Φυσικός | |
| Μέλος δύναμης | Διάμετρος | 1.0mm |
| Υλικό | Χάλυβας | |
| Εξωτερικό σακάκι | Διάσταση | 8.0mm±0.1mm |
| Υλικό | PE | |
| Χρώμα | Μαύρος | |
Τεχνικές παράμετροι
| Ίνα Αρίθμηση |
Καλώδιο Διάμετρος (χιλ.) |
Βάρος καλωδίων kg/km) |
Εκτατή δύναμη Πολύ/απότομα Όρος (ν) |
Αντίσταση συντριβής Πολύ/απότομα Όρος (N/100mm) |
Κάμψη Ακτίνα στατική/δυναμική |
| 2~12 | 8 | 78 | 1000/3000 | 1000/3000 | 10D/20D |
| 14~24 | 10 | 90 | 1000/3000 | 1000/3000 | 10D/20D |
Εικόνα προϊόντων
Εφαρμογή
Χρησιμοποιήσιμος στον αγωγό/την κεραία
Αποθήκευση/λειτουργούσα θερμοκρασία: -40℃~+70℃
Packing&Delivery
1/2/3/4/5 χλμ σε ένα ξύλινο τύμπανο, παραδίδει τις ημέρες: 5-8work ημέρες
