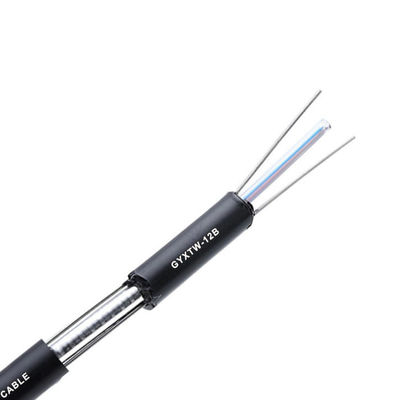

Θωρακισμένος ενιαίος τρόπος 6 πυρήνας 8 uni-σωλήνων GYXTW καλώδιο οπτικών ινών πυρήνων

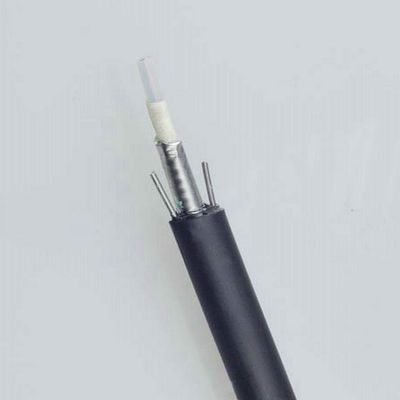

Θωρακισμένο ενιαίο σακάκι uni-σωλήνων/ενιαίο καλώδιο οπτικών ινών τεθωρακισμένων με τις ίνες που τοποθετούνται στο χαλαρό σωλήνα απομονωτών. Ο πυρήνας καλωδίων προστατεύεται με ένα ζαρωμένο τεθωρακισμένο ταινιών χάλυβα και καλύπτει με ένα μαύρο πολυαιθυλένιο outjacket. Το δύο ενσωματωμένο χαλύβδινο σύρμα παρέχει την ένταση επιθυμίας.
Παράμετρος ινών
| Αριθ. |
Στοιχεία |
Μονάδα |
Προδιαγραφή |
| G.652D |
| 1 |
Διάμετρος τομέων τρόπου |
1310nm |
μm |
9.2±0.4 |
| 1550nm |
μm |
10.4±0.5 |
| 2 |
Διάμετρος επένδυσης |
μm |
124.8±0.7 |
| 3 |
Μη-κυκλικότητα επένδυσης |
% |
≤0.7 |
| 4 |
Concentricity πυρήνας-επένδυσης λάθος |
μm |
≤0.5 |
| 5 |
Διάμετρος επιστρώματος |
μm |
245±5 |
| 6 |
Μη-κυκλικότητα επιστρώματος |
% |
≤6.0 |
| 7 |
Επένδυση-επένδυση Concentricity του λάθους |
μm |
≤12.0 |
| 8 |
Μήκος κύματος διακοπών καλωδίων |
NM |
λcc≤1260 |
| 9 |
Μείωση (μέγιστο) |
1310nm |
dB/km |
≤0.36 |
| 1550nm |
dB/km |
≤0.24 |
Παράμετροι καλωδίων
| Στοιχεία |
Προδιαγραφές |
| Αρίθμηση ινών |
2~24 |
| Χρωματισμένος ντύνοντας την ίνα |
Διάσταση |
250µm±15µm |
| Χρώμα |
Μπλε, πορτοκάλι, πράσινος, καφετής, γκρίζος, άσπρο |
| Χαλαρός σωλήνας |
Διάσταση |
2.10mm±0.05mm |
| Υλικό |
PBT |
| Χρώμα |
Φυσικός |
| Μέλος δύναμης |
Διάμετρος |
1.0mm |
| Υλικό |
Χάλυβας |
| Εξωτερικό σακάκι |
Διάσταση |
8.0mm±0.1mm |
| Υλικό |
PE |
| Χρώμα |
Μαύρος |
Μηχανικά και περιβαλλοντικά χαρακτηριστικά
| Στοιχεία |
Ενώστε |
Προδιαγραφές |
| Tensio (μακροπρόθεσμο) |
Ν |
600 |
| Ένταση (βραχυπρόθεσμη) |
Ν |
1500 |
| Συντριβή (μακροπρόθεσμη) |
N/10cm |
300 |
| Συντριβή (βραχυπρόθεσμη) |
N/10cm |
1000 |
| Ελάχιστη ακτίνα κάμψεων (δυναμική) |
χιλ. |
20D |
| Ελάχιστη ακτίνα κάμψεων (στατική) |
χιλ. |
10D |
| Θερμοκρασία εγκατάστασης |
℃ |
-20~+60 |
| Λειτουργούσα θερμοκρασία |
℃ |
-40~+70 |
| Θερμοκρασία αποθήκευσης |
℃ |
-40~+70
|
Χαρακτηριστικό γνώρισμα.
◆Χαμηλές διασπορά και μείωση
◆Το κατάλληλο σχέδιο, ο ακριβής έλεγχος για το υπερβολικό μήκος ινών και η ευδιάκριτη διαδικασία προσάραξης δίνουν το καλώδιο τις άριστες μηχανικές και περιβαλλοντικές ιδιότητες
◆Ζαρώνει την ταινία χάλυβα κάνει το καλώδιο να έχει τις συμπαθητικές ιδιότητες της αντίστασης υγρασίας και να συντρίψει την αντίσταση
◆Λειτουργούσα θερμοκρασία: -40~+60 ℃
λεπτομέρειες προϊόντων
| Πρότυπο |
GYXTW |
| Όνομα προϊόντων |
Κεντρικά καλώδια επικοινωνίας οπτικής ίνας τύπων σωλήνων GYXTW
Θωρακισμένος ενιαίος τρόπος 6 πυρήνας 8 uni-σωλήνων GYXTW καλώδιο οπτικών ινών πυρήνων
|
| ομαδοποίηση |
Καλώδιο οπτικής ίνας |
| Δομή |
G.652D, PBT, ΜΈΛΟΣ ΔΎΝΑΜΗΣ, ΖΑΡΩΜΈΝΟ ΧΆΛΥΒΑΣ-ΠΛΑΣΤΙΚΌ ΣΎΝΘΕΤΟ, ΣΑΚΆΚΙ PE |
| Τύπος ινών |
G.652D |
| Εξωτερικό χρώμα θηκών |
ΜΑΥΡΟΣ |
| μερικοί |
2-12 |
| Εξωτερικό σακάκι |
PE |
Τεχνικές παράμετροι
Ίνα
Αρίθμηση |
Καλώδιο
Διάμετρος (χιλ.) |
Βάρος καλωδίων
kg/km) |
Εκτατή δύναμη
Πολύ/απότομα
Όρος (ν) |
Αντίσταση συντριβής
Πολύ/απότομα
Όρος (N/100mm) |
Κάμψη
Ακτίνα στατική/δυναμική
χιλ.)
|
| 2~12 |
8 |
60 |
600/1500 |
1000/3000 |
10D/20D |
Εφαρμογή
Χρησιμοποιήσιμος στον αγωγό/την κεραία
Μπορείτε να συμπαθήσετε
FAQ
1.Are εσείς εμπορικός επιχείρηση ή κατασκευαστής;
Είμαστε ο κατασκευαστής με την εμπειρία 10 ετών, είμαστε ειδικευμένοι στην έρευνα, την ανάπτυξη και την παραγωγή
για το καλώδιο οπτικών ινών, καλώδιο πτώσης και σκοινί πορειών ect. Το εργοστάσιό μας είναι στην πόλη Guangzhou, υποδοχή για να μας επισκεφτεί!
2.About η ποιότητα;
Παράδοση πριν από εξετάσαμε κάθε ίνες όταν τελειωμένη παραγωγή.
Μετά από την επιβεβαίωση τιμών, μπορείτε να απαιτήσετε δωρεάν τα δείγματα για να ελέγξετε την ποιότητά μας.
3.Can δέχεστε τη μικρή διαταγή;
Ναι, η μικρή διαταγή είναι διαθέσιμη. Υποστηρίζουμε το νέο έργο των πελατών μας, όπως ξέρουμε ότι η επιχείρηση είναι πάντα από τη μικρή διαταγή.
4.What είναι η παράδοσή σας χρόνος;
Συνήθως περίπου εργάσιμες ημέρες 3-7days, εξαρτάται κυρίως από την ποσότητα διαταγής.
Αλλά pls βεβαιώνεται ότι θα τακτοποιήσουμε τα αγαθά σας το συντομότερο δυνατόν μετά από την πληρωμή σας.
5.Can δέχεστε την υπηρεσία cOem;
Ναι, χαιρετίζουμε την υπηρεσία cOem. Μπορούμε να τυπώσουμε το λογότυπό σας στο προϊόν. Οποιαδήποτε ιδέα από σας είναι διαθέσιμη.
