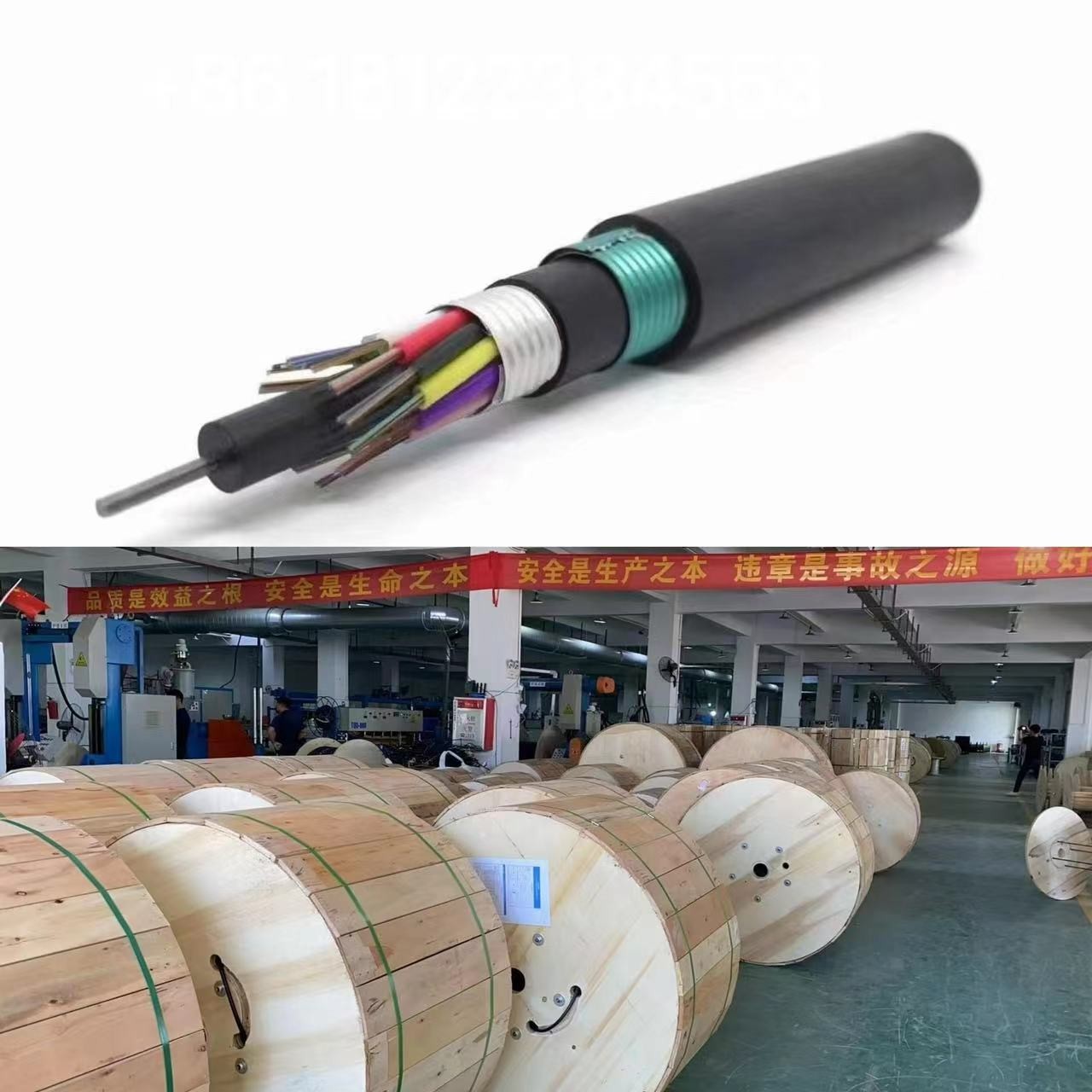

Underground Double Jacket Non Metallic Armoring Fiber Optic Cable GYFTA53/gYTA53
Underground Double Jacket Non Metallic Armoring Fiber Optic Cable GYFTA53/gYTA53
Υπόγεια διπλή κάλυψη μη μεταλλική θωράκιση οπτικών ινών καλώδιο GYFTA53/gYTA53 Underground Double Jacket Non Metallic Armoring Fiber Optic Cable GYFTA53/gYTA53 Underground Double Jacket Non Metallic Armoring Fiber Optic Cable GYFTA53/gYTA53 Underground Double Jacket Non Metallic Armoring Fiber Optic Cable GYFTA53/gYTA53 Underground Double Jacket Non Metallic Armoring Fiber Optic Cable GYFTA53/gYTA53
Επικοινωνήστε

Υπόγεια διπλή κάλυψη μη μεταλλική θωράκιση οπτικών ινών καλώδιο GYFTA53/gYTA53

Ποσότητα παραγγελίας min : 1 χιλιόμετρο Συσκευασία λεπτομέρειες : Γεννημένο από ξύλο
Χρόνος παράδοσης : 3-5 εργάσιμες ημέρες, εξαρτάται από την παραγγελία σας. Όροι πληρωμής : Λ/Κ, D/A, D/P, T/T, Western Union, MoneyGram
Δυνατότητα προσφοράς : 60000KM/μήνα
Τόπος καταγωγής: Γκουανγκντόνγκ, Κίνα Μάρκα: JQ/OEM
Πιστοποίηση: ISO9001 Αριθμό μοντέλου: GYFTA53

Λεπτομερής ενημέρωση
Αριθμός ινών: 4-288 Υλικό σακάτου: ΠΕ/MDPE/HDPE/LSZH
Χρώμα σακάτου: Μαύρο Χρόνος ανελκυστήρων: Πάνω από 25 χρόνια
Τύπος ινών: G652D Εφαρμογή: Κάτω από το έδαφος
εργοστάσιο: - Ναι, ναι. Εμπορικό σήμα ινών: ΥΠΕΣ
Αγάπη: Χάλυβα/αλουμίνιο ταινία
Επισημαίνω:

Υπόγεια καλώδια οπτικών ινών

,

Ακατέργαστα θωρακισμένα οπτικά καλώδια από ίνες

,

Διάταξη GYFTA53/gYTA53

Περιγραφή προϊόντων

GYFTA53 Υπόγεια διπλή κάλυψη μη μεταλλική θωράκιση οπτικών ινών καλώδιο

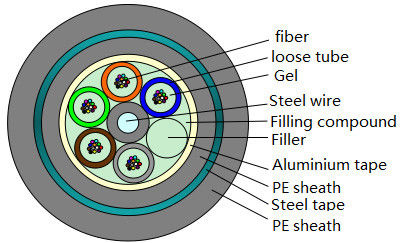

Κατασκευή καλωδίων

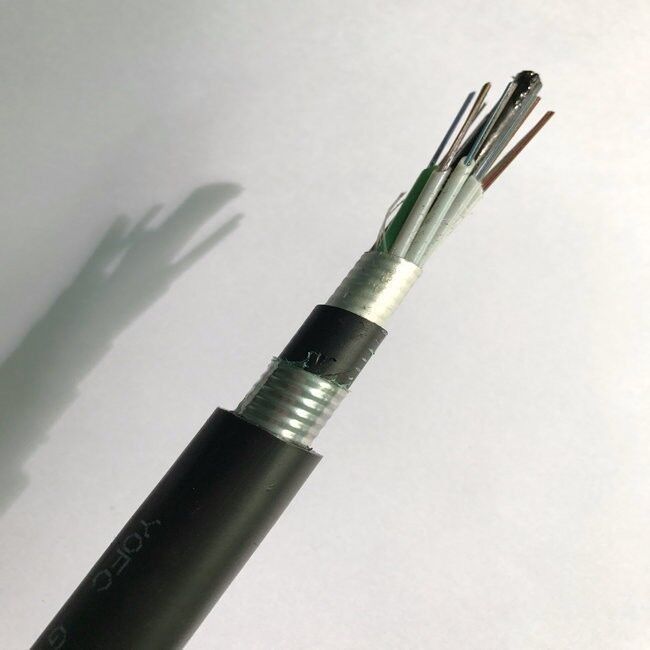

Το καλώδιο GYFTA53 κατασκευάζεται εισάγοντας μια ίνα 250 μm σε ένα χαλαρό σωλήνα κατασκευασμένο από υλικό υψηλής ανάλυσης γεμάτο με υδροανθεκτική ένωση.Το κέντρο του πυρήνα είναι ένας μη μεταλλικός ενισχυτικός πυρήνας (FRP)Ο μη μεταλλικός πυρήνας ενίσχυσης απαιτείται για την εξάντληση με στρώμα πολυαιθυλενίου (PE).

Υπόγεια διπλή κάλυψη μη μεταλλική θωράκιση οπτικών ινών καλώδιο GYFTA53/gYTA53 0

                                Υπόγεια διπλή κάλυψη μη μεταλλική θωράκιση οπτικών ινών καλώδιο GYFTA53/gYTA53 1

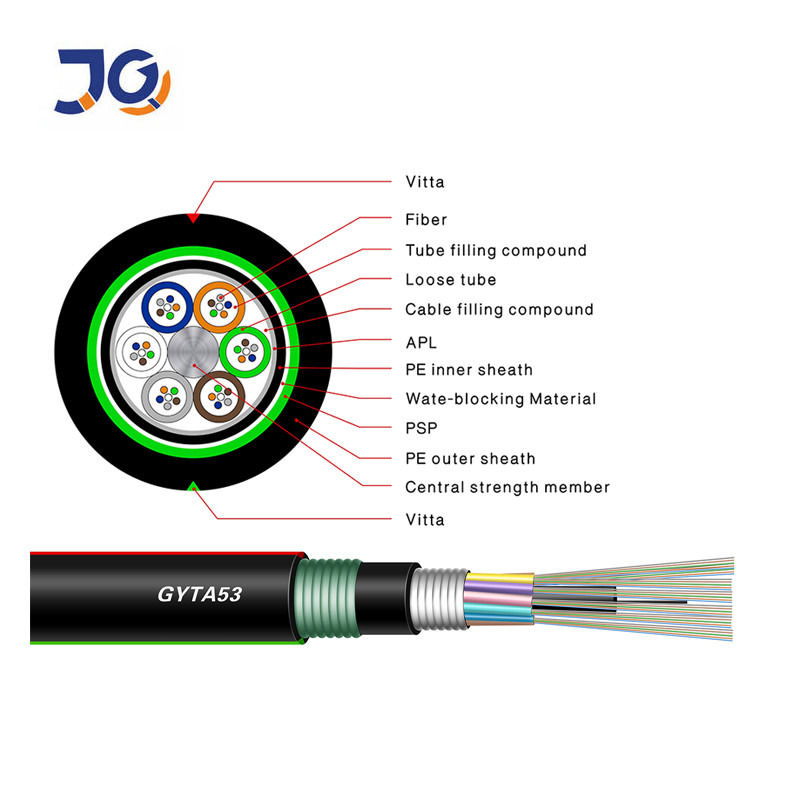

GYFTA53/GYTA53

Η πλαστική επικαλυμμένη λωρίδα αλουμινίου (APL) τυλίγεται κατά μήκος και στη συνέχεια εκχυλίζεται με εσωτερική κάλυψη πολυαιθυλενίου

Η διπλής όψης επικάλυψη ταινία χάλυβα (PSP) τυλίγεται κατά μήκος και εκχυλίζεται σε εξωτερικό περίβλημα πολυαιθυλενίου για να σχηματίσουν ένα καλώδιο

Προδιαγραφές

Το καλώδιο οπτικών ινών GYFTA53 συμμορφώνεται με τα πρότυπα YD/T 901 και IEC 60794-1.

Για να εξασφαλιστεί η ανθεκτικότητα του καλωδίου, λαμβάνονται τα ακόλουθα μέτρα:
- Μοναδικός μη μεταλλικός πυρήνας ενισχυμένου κέντρου
- Ο χαλαρός σωλήνας είναι γεμάτος με ειδική αδιάβροχη ένωση
- Πλήρης πληρότητα πυρήνα - Πλαστική επιχρισμένη ταινία αλουμινίου (APL) υγρασία φραγμός
- Η διπλής όψης επικάλυψη της ταινίας από χάλυβα (PSP) βελτιώνει την αντοχή του καλωδίου στην υγρασία - Το καλό υλικό που εμποδίζει το νερό αποτρέπει τη διαμήκη διαρροή του καλωδίου
Υπόγεια διπλή κάλυψη μη μεταλλική θωράκιση οπτικών ινών καλώδιο GYFTA53/gYTA53 2
Εφαρμόσιμα πεδία: Άμεσος θαμμένος/υπογείος αγωγός

Υπόγεια διπλή κάλυψη μη μεταλλική θωράκιση οπτικών ινών καλώδιο GYFTA53/gYTA53 3


Οπτικές παραμέτρους

    50/125μm 620,5/125 μm Γ.652 Γ.655
Αδυνάμωση ((+20°C) @850nm ≤ 3,0 dB/km ≤30,3 dB/km
  @1300nm ≤10,0 dB/km ≤10,0 dB/km
  @1310nm     ≤00,36 dB/km ≤00,4 dB/km
  @1550nm     ≤00,22 dB/km ≤00,23 dB/km
Διάταξη (Τάξη Α) @850nm ≥ 500MHz.km ≥ 200MHz.km
  @1300nm ≥ 1000MHz.km ≥ 600MHz.km
Αριθμητικό άνοιγμα   0.200 ± 0.015NA 0.275±0,015NA
Διάστημα κύματος λcc για την απόκοψη καλωδίου       ≤ 1260nm ≤ 1450nm






Υπόγεια διπλή κάλυψη μη μεταλλική θωράκιση οπτικών ινών καλώδιο GYFTA53/gYTA53 4



Υπόγεια διπλή κάλυψη μη μεταλλική θωράκιση οπτικών ινών καλώδιο GYFTA53/gYTA53 5



Απόδοση καλωδίων



Άρθρο Παράμετροι
Αριθμός ινών 24
Φύλλα με επικάλυψη Διάσταση 250μm±15μm
  Χρώμα Μπλε, πορτοκαλί, πράσινο, καφέ, γκρι, άσπρο,
Ελαφρύ σωλήνα Διάσταση 10,8 mm±0,1 mm
  Υλικό PBT
  Χρώμα Μπλε, πορτοκαλί, πράσινο, καφέ.
Γεμιστήρας Υλικό ΠΕ
  Χρώμα Μαύρο
Μέλος Κεντρικής Δύναμης Διάσταση 10,6 mm±0,2 mm
  Υλικό Φωσφοποιητικό σύρμα από χάλυβα
Τεθωρακισμένα Υλικό Πλαστικές ταινίες από χάλυβα και ταινία από αλουμίνιο
Εξωτερικό μπουφάν Υλικό ΠΕ
  Χρώμα Μαύρο





Μηχανικά και περιβαλλοντικά χαρακτηριστικά



Άρθρο Μονάδα Προδιαγραφές
Τεταγμένες (μακροπρόθεσμες) N 600
Τεταγμένη κατάσταση (Σύντομη) N 1500
Σπασμός (μακροπρόθεσμα) N/10cm 1000
Σπασμός (Σύντομη) N/10cm 3000
Ελάχιστη ακτίνα κάμψης (Δυναμική) χμ 20D
Ελάχιστη ακτίνα κάμψης (στατική) χμ 10D
Θέρμανση εγκατάστασης °C -40+60
Θερμοκρασία λειτουργίας °C -40+70
Θέρμανση αποθήκευσης °C -40+70
Επαναλαμβανόμενη κάμψη Φορτίο:250N;αριθμός κύκλων:30 Χωρίς προφανή εξασθένιση της προσθήκης, χωρίς σπάσιμο ινών και χωρίς βλάβη του καλωδίου.
Στροφή φορτίο:250N· αριθμός κύκλων:10· γωνία στροφής:± 90° Χωρίς προφανή εξασθένιση της προσθήκης, χωρίς ρήξη ινών και χωρίς βλάβη του καλωδίου.



Δοκιμές OTDR

Υπόγεια διπλή κάλυψη μη μεταλλική θωράκιση οπτικών ινών καλώδιο GYFTA53/gYTA53 6





Αν έχετε κάποια ανάγκη, μην διστάσετε να επικοινωνήσετε μαζί μου.

Whatsapp:+86 18122384553
