GYTA53 Υφασματικό οπτικό καλώδιο 48 96 πυρήνας αλουμινίου θωρακισμένο άμεσο σωλήνα ταφής
Υπεύθυνος : JQ CABLE
Τηλεφωνικό νούμερο : +8618122383351
Whatsapp : +8618122383351
Ποσότητα παραγγελίας min : | 5 χλμ | Συσκευασία λεπτομέρειες : | τύμπανο σιδήρου |
---|---|---|---|
Χρόνος παράδοσης : | 6 ημέρες | Όροι πληρωμής : | Λ/Κ, Τ/Τ, Western Union |
Δυνατότητα προσφοράς : | 200 χιλιόμετρα την ημέρα |
Τόπος καταγωγής: | Κίνα | Μάρκα: | JQ/OEM |
---|---|---|---|
Πιστοποίηση: | ISO9001, FCC, ROHS/CCC | Αριθμό μοντέλου: | GYTA33 |
Λεπτομερής ενημέρωση |
|||
Χρώμα: | το μαύρο /blue | Σακάκι metarial: | HDPE |
---|---|---|---|
Μέλος της δύναμης: | Ατσάλινο σύρμα | Αριθμός ινών: | 2-288 πυρήνες |
Εγκατάσταση: | κάτω από το νερό & υπόγεια | Δείγμα: | - Ναι, ναι. |
Ονομασία προϊόντος: | Υπόβιο καλώδιο ινών GYTA33 | τύμπανο καλωδίων: | 3 χιλιόμετρα |
Τύπος ινών: | Singlemode G652D | ||
Επισημαίνω: | Καλώδιο οπτικών ινών με θωράκιση από χάλυβα,GYTS33 Αρματισμένο οπτικό καλώδιο ινών,Αντιγλωσσόμενα θωρακισμένα οπτικά καλώδια ινών |
Περιγραφή προϊόντων
Περιγραφή του προϊόντος
▶ Το οπτικό καλώδιο GYTA33 είναι να τοποθετηθεί η οπτική ίνα 250um σε ένα χαλαρό μανίκι από υλικό υψηλής ανάλυσης.Το κέντρο του πυρήνα του καλωδίου είναι ένας μεταλλικός ενισχυμένος πυρήναςΓια ορισμένα οπτικά καλώδια πυρήνα, ένα στρώμα περιστροφής πολυαιθυλενίου (PE) πρέπει να σφίγγεται έξω από τον ενισχυμένο με μέταλλο πυρήνα,Η κεντρική ενίσχυση περιβάλλεται από ένα συμπαγές στρογγυλό πυρήνα καλωδίου.Μετά την επικάλυψη της ταινίας αλουμινίου κατά μήκος, πιέζεται ένα στρώμα εσωτερικής κάλυψης PE,και στη συνέχεια ένα μόνο στρώμα λεπτής στρογγυλής ατσάλινης καλωδίου θωράκισης τυλίγεται κατά μήκος, και τελικά το εξωτερικό περίβλημα πολυαιθυλενίου συμπιέζεται σε ένα καλώδιο.
Χαρακτηριστικά
▶1Η αδιάβροχη δομή πλήρους διατομής εξασφαλίζει καλή αδιάβροχη και υγρασία.
2Γεμίστε το χαλαρό μανίκι με ειδικό λίπος για να προστατεύσετε την οπτική ίνα.
3Ο πυρήνας του καλωδίου είναι πλήρως γεμάτος με λίπος που εμποδίζει το νερό, γεγονός που αποτρέπει αποτελεσματικά τη διαμήκη διαρροή.
4Ο λεπτός στρογγυλός χάλυβα σύρμα τυλίγει θωράκιση για να ανταποκριθεί στις απαιτήσεις εφαρμογής της άμεσης ταφή, υποβρύχια θέση, κλπ.
5Η διπλά στρωμένη δομή της κάλυψης αυξάνει την αντοχή σε πίεση, την ανθεκτικότητα σε σφαίρες και την ανθεκτικότητα σε υγρασία των οπτικών καλωδίων.
6Πολυεπίπεδη προστασία για την αποτελεσματική πρόληψη μηχανικών ζημιών και τραυματισμών από τρωκτικά.
Εφαρμογές:
▶ 1.Επικοινωνία μεγάλης απόστασης: Η επίτευξη επικοινωνίας με οπτικές ίνες μεγάλης απόστασης σε υποβρύχια περιβάλλοντα όπως θαλάσσιοι πυθμένα ή ποτάμια.
2Τοπική επικοινωνία: επικοινωνία μικρής απόστασης με οπτικές ίνες κοντά σε ποτάμια, λίμνες και άλλα ύδατα σε πόλεις ή χωριά.
3- άμεση εντατική επικοινωνία: το οπτικό καλώδιο GYTA33 μπορεί να παρέχει σταθερή απόδοση επικοινωνίας σε περιπτώσεις όπου απαιτούνται άμεση εντατική οπτική επικοινωνία, όπως κοντά σε αυτοκινητόδρομους,Σιδηροδρόμους και άλλες γραμμές μεταφοράς.
4Η διάρκεια ζωής του οπτικού καλωδίου GYTA33 είναι γενικά άνω των 25 ετών, χάρη στην εξαιρετική δομική του κατασκευή και την επιλογή υλικών.η ακεραιότητα του οπτικού καλωδίου πρέπει να ελέγχεται τακτικά, και τα ενδεχόμενα προβλήματα θα πρέπει να εντοπίζονται και να αντιμετωπίζονται εγκαίρως για να εξασφαλίζεται η μακροπρόθεσμη σταθερή λειτουργία του οπτικού καλωδίου.
Οπτικά χαρακτηριστικά
Άρθρα | Μονάδα | Προδιαγραφές | |
G652D | |||
Διάμετρο πεδίου λειτουργίας | 1310nm | Εμ... | 9.2±0.4 |
1550nm | Εμ... | 10.4±0.5 | |
Διάμετρος επικάλυψης | Εμ... | 124.8±0.7 | |
Μη κυκλική επικάλυψη | % | ≤0.7 | |
Λάθος συγκεντρωτικότητας της επένδυσης πυρήνα | Εμ... | ≤0.5 | |
Διάμετρος επικάλυψης | Εμ... | 245±5 | |
Μη κυκλική επικάλυψη | % | ≤6.0 | |
Λάθος συγκεντρωτικότητας επικάλυψης | Εμ... | ≤12 | |
μήκος κύματος διακοπής καλωδίου | nm | acc≤1260 | |
Αδυνάμωση (μέγιστη) | 1310nm | dB/km | ≤0.36 |
1550nm | dBkm | ≤0.22 |
Τεχνικές παραμέτρους
Φυτικές ίνες Κόμη. |
Διάμετρος (MI) |
Βάρος (KG/KMI) |
Ελάχιστη ακτίνα κάμψης | Επικρατεί πίεση. (Ν) |
Σπασμός (N/100MMl) |
|||
Στατική | Δυναμικό | Μακροπρόθεσμα | Σύντομη | Μακροπρόθεσμα | Σύντομη | |||
2-30 | 13.5 | 245 |
10
|
20
|
4000 | 10000 | 3000 | 5000 |
32-36 | 13.8 | 252 | 4000 | 10000 | 3000 | 5000 | ||
38-60 | 14.5 | 275 | 4000 | 10000 | 3000 | 5000 | ||
62-72 | 15.0 | 285 | 4000 | 10000 | 3000 | 5000 | ||
74 έως 96 | 15.5 | 295 | 4000 | 10000 | 3000 | 5000 | ||
98 έως 120 | 16.0 | 305 | 4000 | 10000 | 3000 | 5000 | ||
122-144 | 17.0 | 315 | 4000 | 10000 | 3000 | 5000 | ||
146-216 | 19.0 | 345 | 4000 | 10000 | 3000 | 5000 | ||
218-240 | 20.5 | 365 | 4000 | 10000 | 3000 | 5000 | ||
242-288 | 21.5 | 395 | 4000 | 10000 | 3000 | 5000 |
Συμβουλές: όλα τα δεδομένα ablove είναι αναφορά στο εργοστάσιο μας, pls επικοινωνήστε με τον Philip για περισσότερες λεπτομέρειες, WA:008613422342788
Λεπτομερείς εικόνες προϊόντων

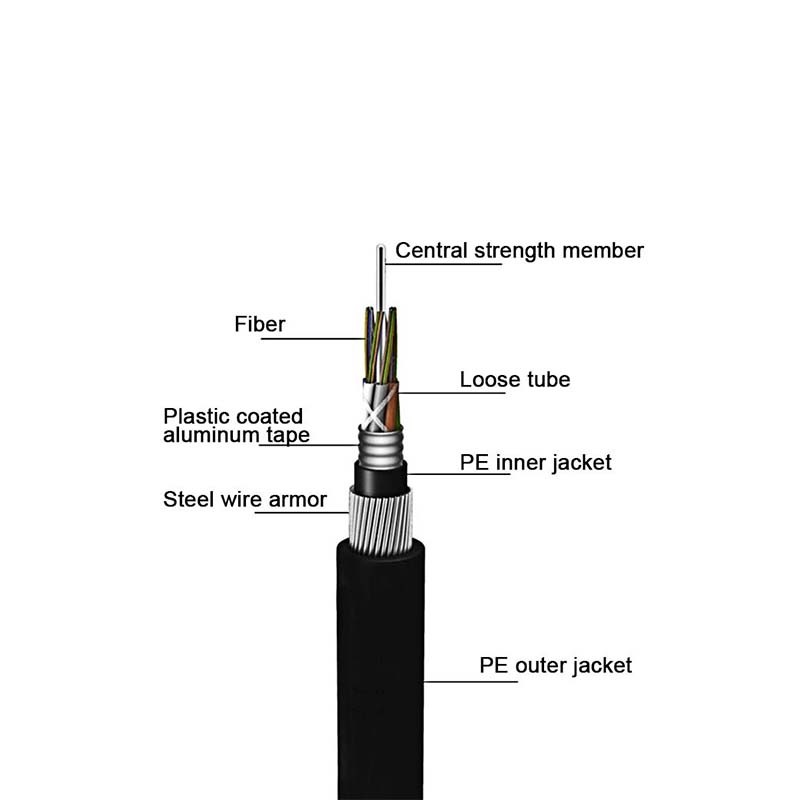

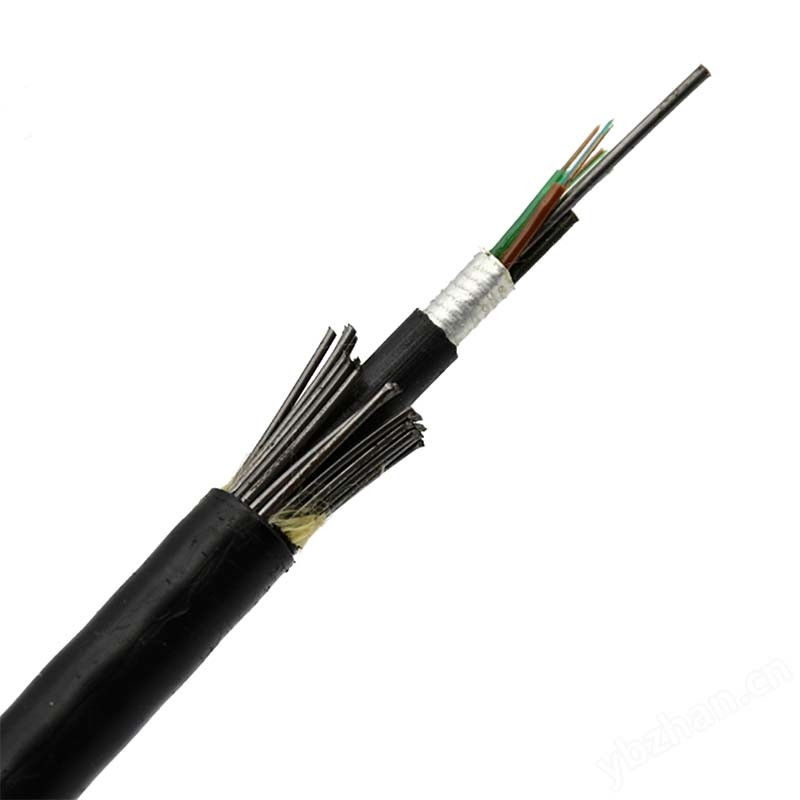

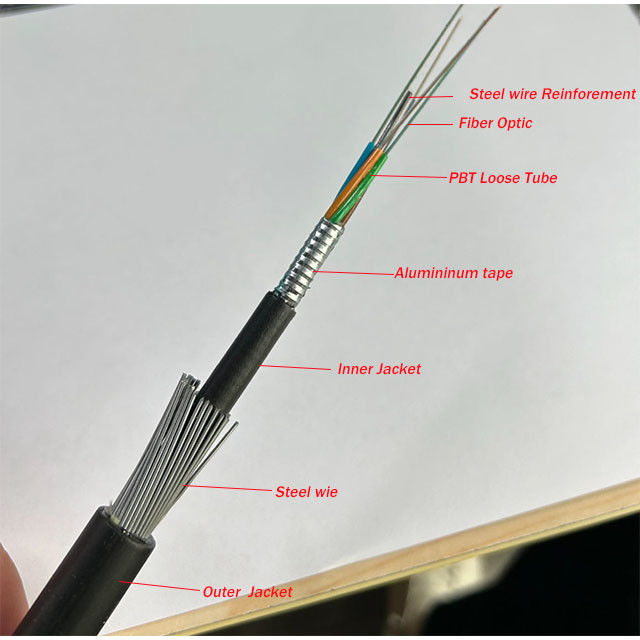

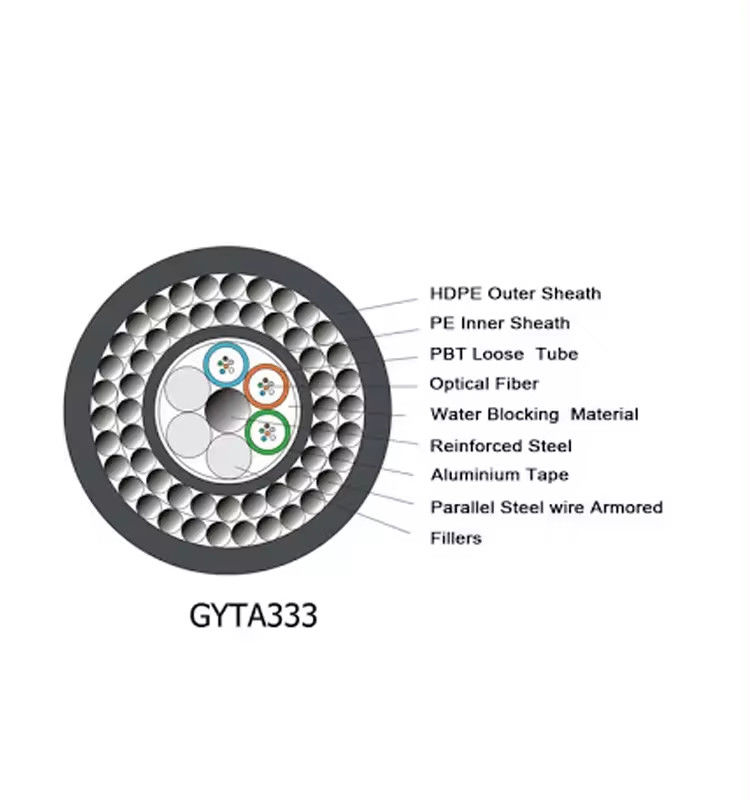

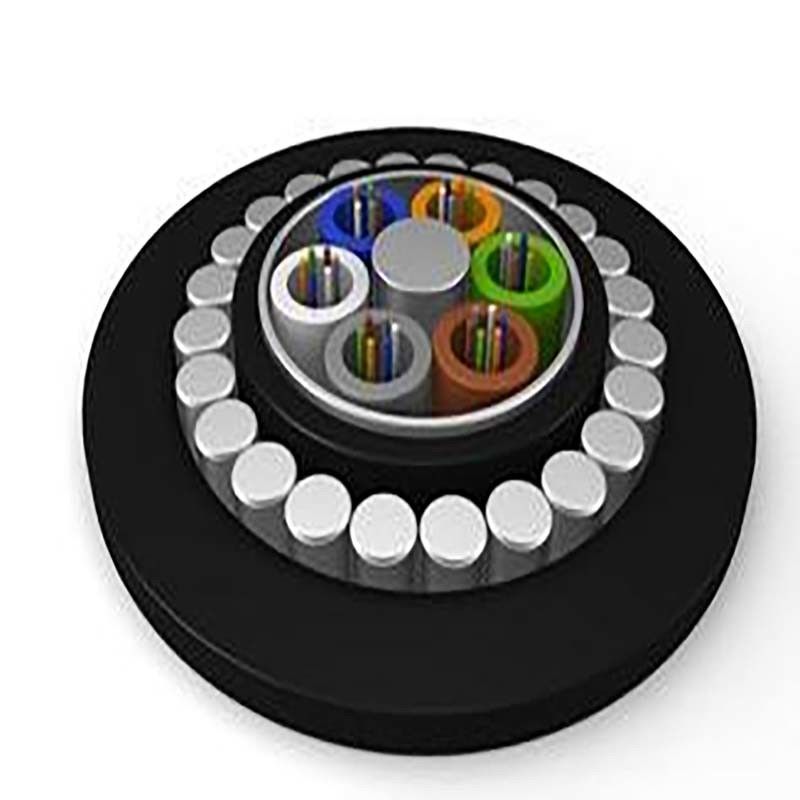

δομή καλωδίου
υποβρύχια εφαρμογή
υποβρύχια εφαρμογή
υπόγειαΕφαρμογή

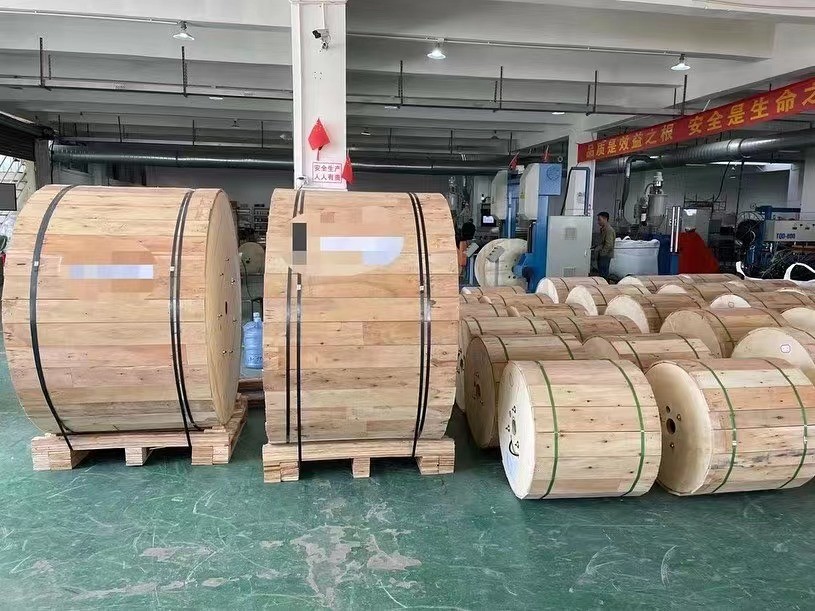

εκθέσεις εργοστασίου
Γενικές ερωτήσεις
Ερώτηση 1: Πώς είναι η εγγύηση για τα προϊόντα;
Α: 10 χρόνια, και διατήρηση για όλη τη ζωή
Q2: Μπορούμε να κάνουμε OEM για τα προϊόντα;
Α: Ναι, μπορούμε να εκτυπώσουμε το λογότυπό σας ή την ετικέτα σας στα προϊόντα ή στο κουτί.
Q3: Μπορείτε να παρέχετε δωρεάν δείγματα;
Α: μπορείτε να πάρετε δωρεάν δείγματα από την εταιρεία μου.
Ε4: Είστε απευθείας εργοστάσιο;
Α: είμαστε ένας επαγγελματίας κατασκευαστής καλωδίων, ειδικευμένος σε καλώδια οπτικών ινών, όπως ADSS, Τα προϊόντα μας εξάγονται κυρίως στην Ευρώπη, τη Νότια Αμερική και σε ορισμένες άλλες χώρες και περιοχές.
