GYTC8S Σχήμα 8 Διάταξη καλωδίων οπτικών ινών
Υπεύθυνος : JQ CABLE
Τηλεφωνικό νούμερο : +8618122383351
Whatsapp : +8618122383351
Ποσότητα παραγγελίας min : | 3 χλμ | Συσκευασία λεπτομέρειες : | Γεννημένο από ξύλο |
---|---|---|---|
Χρόνος παράδοσης : | 5-8 εργάσιμες ημέρες | Όροι πληρωμής : | Λ/Κ, Τ/Τ, Western Union |
Τόπος καταγωγής: | Γκουάνγκτσοου, Κίνα | Μάρκα: | JQ/OEM |
---|---|---|---|
Πιστοποίηση: | ISO9001 ROHS CE-EMC FCC SDOC | Αριθμό μοντέλου: | GYTC8S |
Λεπτομερής ενημέρωση |
|||
Τύπος ινών: | G652D/G657A/G655 | Αριθμός ινών: | 2-144 πυρήνες |
---|---|---|---|
Διάρκεια: | 3 χλμ ή προσαρμοσμένος | Αριθμό μοντέλου: | Ειδικότερα, η Επιτροπή μπορεί να ζητήσει από τα κράτη μέλη να παρέχουν πληροφορίες σχετικά με την εφ |
Χρώμα: | Μαύρο | Καλώδιο αγγελιοφόρων: | 1.0*7 προσαραγμένο χάλυβας καλώδιο |
Δομή: | Σχήμα 8 καλώδιο | Τύπος: | APL ταινία |
Θερμοκρασία λειτουργίας: | -40 ~ +60 Γ | Εφαρμογή: | Υπαίθρια εναέρια εφαρμογή |
Δείγμα: | Αξιοποιήσιμο | ||
Επισημαίνω: | Καλώδιο οπτικών ινών GYTC8Y σχήμα 8,Εικόνα 8 Αεροπορικό καλώδιο οπτικών ινών,Επάνω σχήμα 8 καλώδιο οπτικών ινών |
Περιγραφή προϊόντων

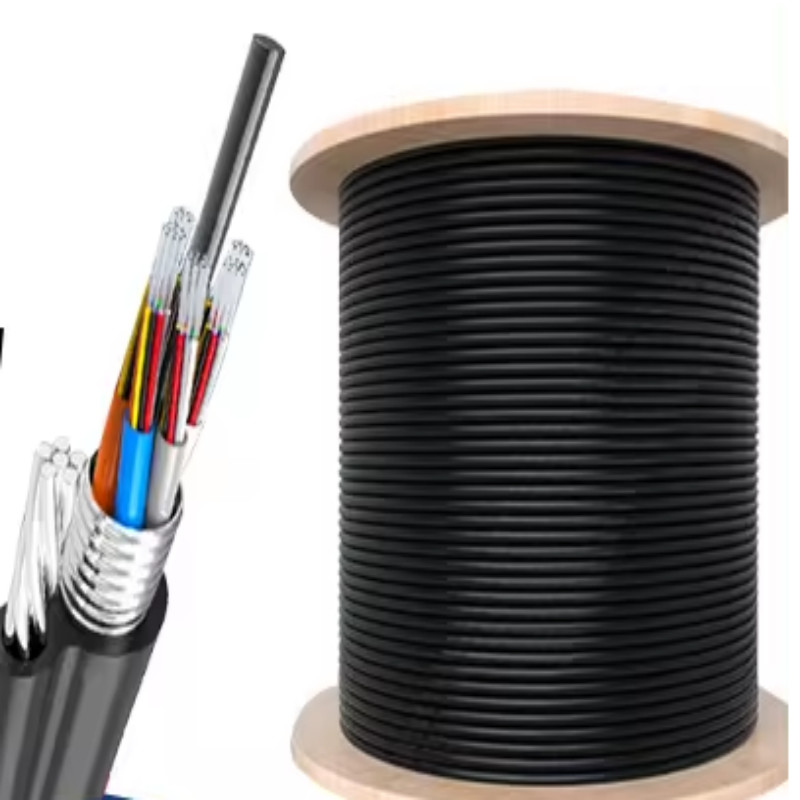

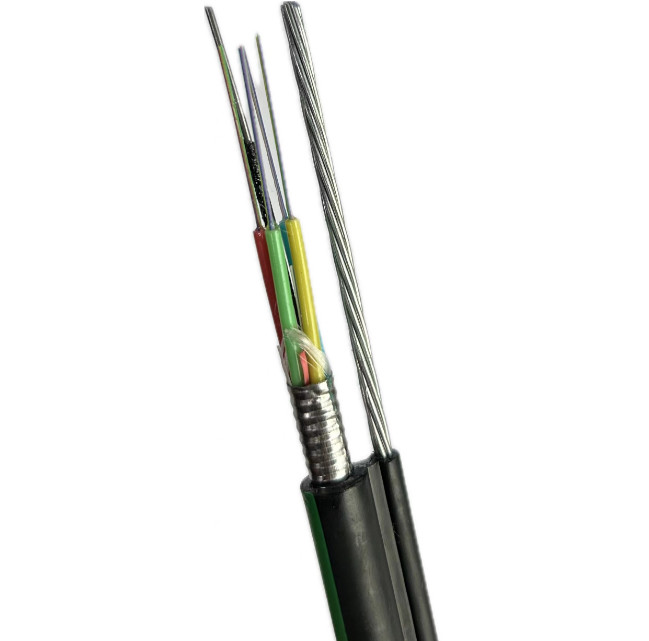

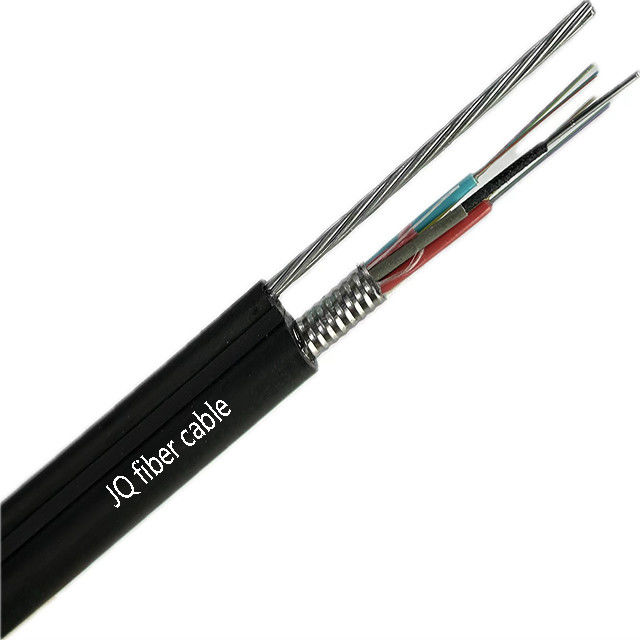

Εικόνα 8 Αυτοεφοδιασμένο καλώδιο οπτικών ινών GYTC8S

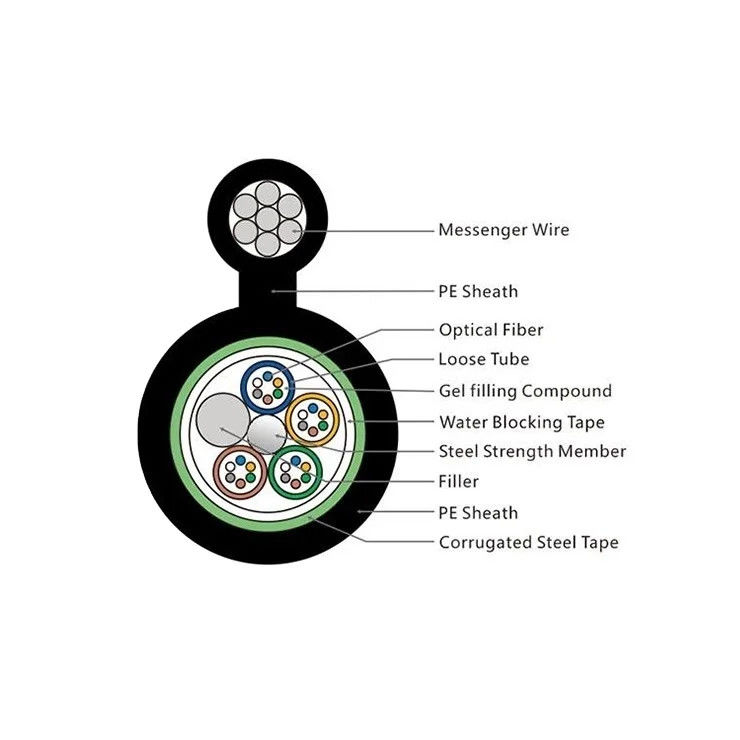

GYTC8S (μεταλλικά ενισχυμένο συρματόπλεγμα κρεμασμένο, χαλαρό στρώμα στρογγυλοποιημένης γέμισής, steel-polyethylene bonding sheath 8-shaped self-bearing outdoor optical cable for communication) The structure of the optical cable is to put single-mode or multi-mode optical fibre into the inner-filled waterproof compound loose sleeve made of high-modulus plasticΓια ορισμένα οπτικά καλώδια με αρκετούς πυρήνες, ένα στρώμα πολυαιθυλενίου (PE) εξάγεται επίσης έξω από τον μεταλλικό πυρήνα ενίσχυσης.Το χαλαρό μανίκι (και το σχοινί πλήρωσης) περιστρέφεται γύρω από το κέντρο για να ενισχύσει τον πυρήνα για να σχηματίσει ένα συμπαγές και στρογγυλό πυρήνα καλωδίουΜετά την επικάλυψη, η πλαστική ζώνη σιδήρου τυλίγεται κατακόρυφα.Είναι κατασκευασμένο από ατσάλινο σύρμα με νήματα και σφραγίδα πολυαιθυλενίου ταυτόχρονα..
Χαρακτηριστικά
1"Η υψηλή αντοχή σε τράβηγμα των συρμάτων που έχουν κολλήσει ανταποκρίνεται στην απαίτηση αυτοστήριξης και μειώνει το κόστος εγκατάστασης"
2Καλές μηχανικές και θερμοκρασιακές επιδόσεις
3"Υψηλής αντοχής χαλαρός σωλήνας που είναι ανθεκτικός στην υδρόλυση"
4Ειδική ένωση πλήρωσης σωλήνων εξασφαλίζουν μια κρίσιμη προστασία της ινών
5Για να εξασφαλιστεί η αδιάβροχη λειτουργία του καλωδίου λαμβάνονται τα ακόλουθα μέτρα:
--- Ατσάλινο σύρμα που χρησιμοποιείται ως κεντρικό στοιχείο αντοχής
--- Σύνθετα πλήρωσης χαλαρών σωλήνων
-- 100% πλήρωση πυρήνα καλωδίου
--- PSP που ενισχύουν την αντοχή σε υγρασία
Οπτικά χαρακτηριστικά
Άρθρα | Μονάδα | Προδιαγραφές | |
G652D | |||
Διάμετρο πεδίου λειτουργίας | 1310nm | Εμ... | 9.2±0.4 |
1550nm | Εμ... | 10.4±0.5 | |
Διάμετρος επικάλυψης | Εμ... | 124.8±0.7 | |
Μη κυκλική επικάλυψη | % | ≤0.7 | |
Λάθος συγκεντρωτικότητας της επένδυσης πυρήνα | Εμ... | ≤0.5 | |
Διάμετρος επικάλυψης | Εμ... | 245±5 | |
Μη κυκλική επικάλυψη | % | ≤6.0 | |
Λάθος συγκεντρωτικότητας επικάλυψης | Εμ... | ≤12 | |
μήκος κύματος διακοπής καλωδίου | nm | acc≤1260 | |
Αδυνάμωση (μέγιστη) | 1310nm | dB/km | ≤0.36 |
1550nm | dBkm | ≤0.22 |
Τεχνικές παραμέτρους
Μοντέλο ινών | G.652D | ||
Σχεδιασμός ((Στην Δύναμη Μέλος + Tube&Filler) | 1+5 | ||
Κεντρική δύναμη Μέλος | Υλικό | Ατσάλινο σύρμα | |
Διάμετρος ((+0,05) mm | 1.5 | ||
Λουζτούμ. | Υλικό | PBT | |
Διάμετρος ((+0,06) mm | 2 | ||
Δάχος ((+0,03) mm | 0.32 | ||
Το Max.Core.NO./Tube | 12 | ||
Σχοινί γεμιστήρα | Υλικό | HDPE | |
Χρώμα | Λευκό | ||
Διάμετρος ((+0,06) mm | 2.1 | ||
Μέλος Δυναμίας νημάτων | Υλικό | Ζυγισμένος χάλυβας | |
Τύπος | φ0,9x3 | ||
Τάξη θωράκισης | Υλικό | Σιδηρουργική ταινία | |
Εξωτερική επιφάνεια1 | Υλικό | ΜΔΠΕ | |
Δάχος ((+0,03) mm | 1. | ||
Εξωτερική επιφάνεια1 | Υλικό | ΜΔΠΕ | |
Δάψος ((40.03) mm | 1.8 | ||
Διάμετρος καλωδίου ((土0.2) mm | 9.5*17.8 (ονομαστικό) | ||
Δοκιμαστικό βάρος ((+10) kg/km | 160 (ονομαστικό) | ||
Ελάχιστη εγκατάσταση/Ν | 1500 | ||
Αδυνάμωση | 1310nm | 00,35 dB/KM | |
1550nm | 00,21 dB/KM | ||
Ελάχιστη ακτίνα κάμψης | Χωρίς Εντάσεις | 10.0*Καλώδιοφ | |
Κάτω από Μέγιστη Τετάρτη | 20.0xΚαλώδιοφ |

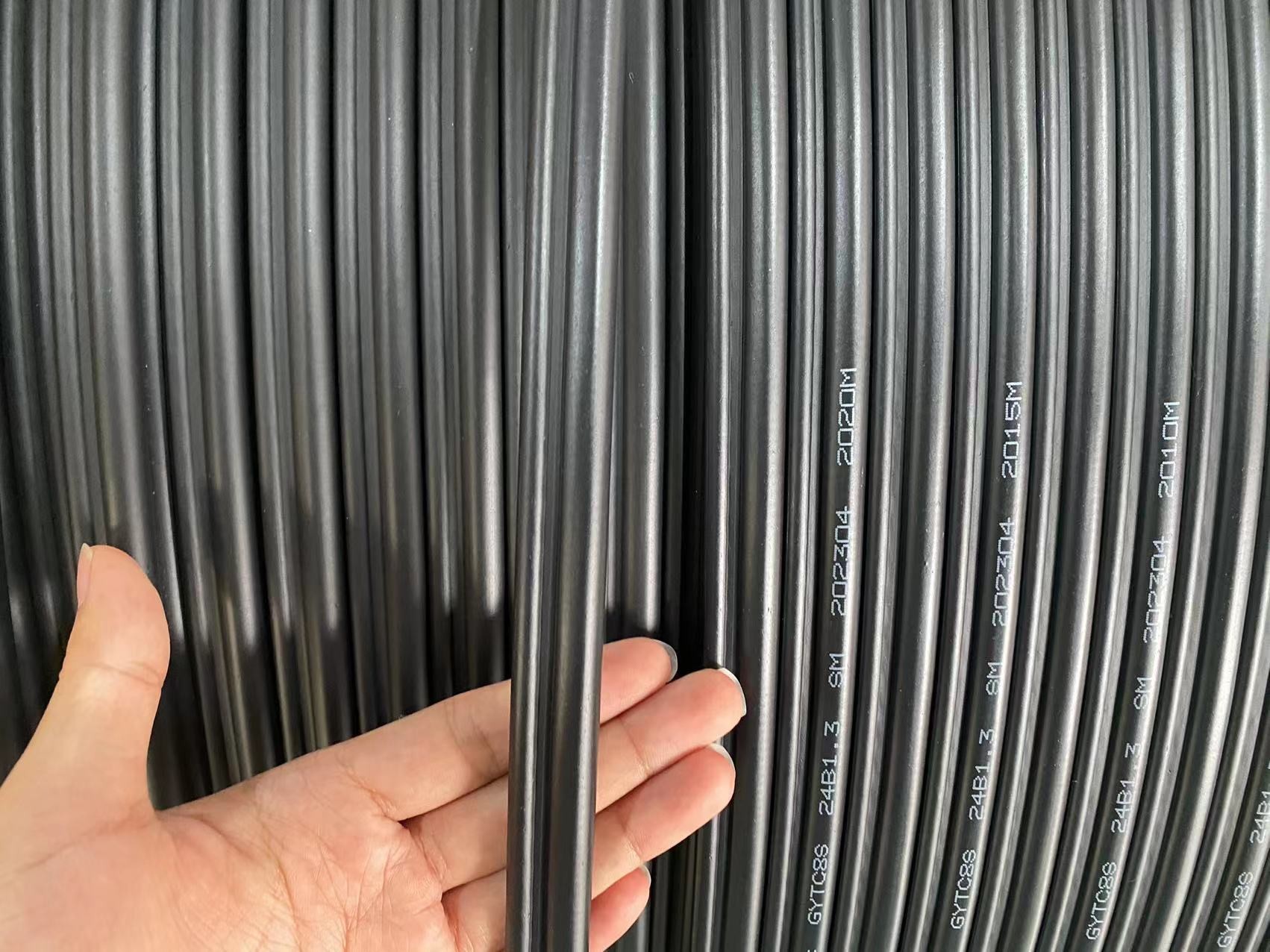

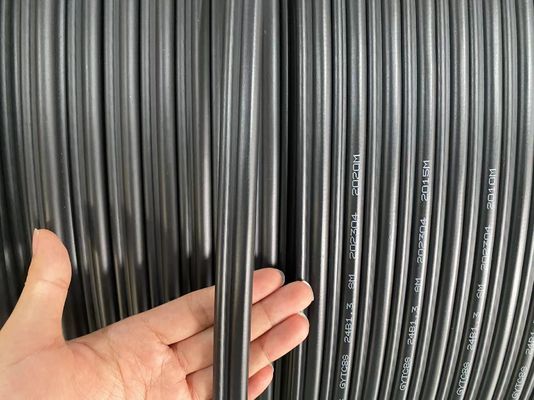

Φωτογραφία
Συσκευή

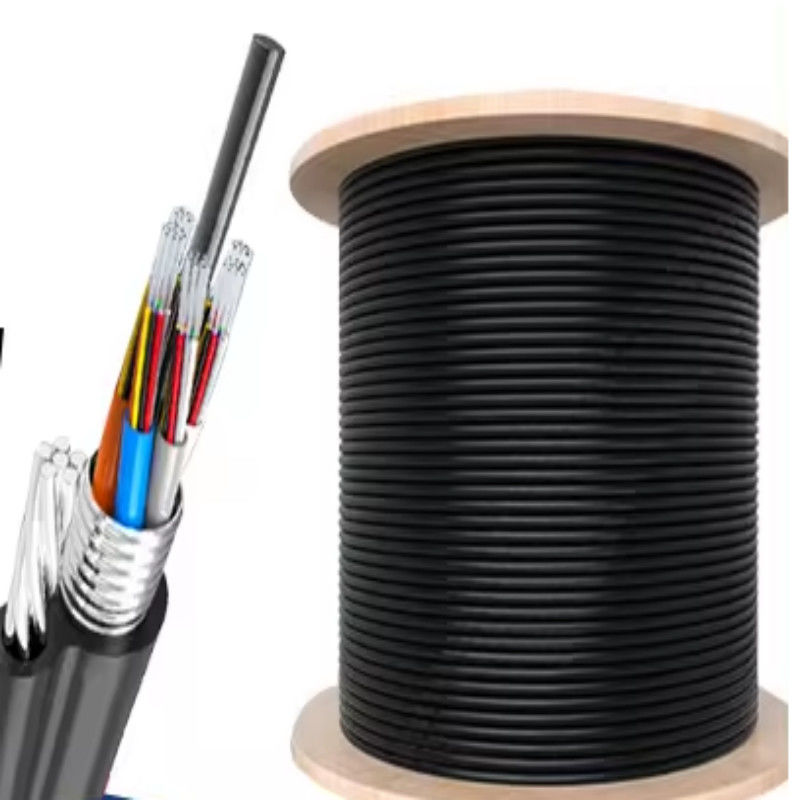

• Τυπικό καλωδιακό ξύλινο τύμπανο
• Τυπικό μήκος τροχιάς: 2/3km/τροχιά, άλλα μήκη είναι επίσης διαθέσιμα
Γενικές ερωτήσεις
1-Είσαι ο πραγματικός κατασκευαστής;
Είμαστε ο πραγματικός κατασκευαστής με 10 χρόνια ιστορίας.
2Μπορείτε να δεχτείτε μικρές παραγγελίες;
Ναι, η μικρή παραγγελία είναι διαθέσιμη. Υποστηρίζουμε το νέο έργο των πελατών μας, καθώς γνωρίζουμε ότι η επιχείρηση είναι πάντα από μικρή παραγγελία.
3Ποια είναι η περίοδος εγγύησης;
25 έτη για καλώδια οπτικών ινών
4-Ποιο είναι το χρόνο παράδοσης;
Συνήθως εντός 3-5 εργάσιμων ημερών
5- Και η ετήσια παραγωγική σας ικανότητα;
Εξωτερικό / εσωτερικό καλώδιο οπτικών ινών, η ετήσια παραγωγή μας είναι 6,000,000 KM·
FTTH/FTTX/FTTA καλώδιο, είναι 6,000, 000 KM ετησίως·
Πάρτσι Κάρντολ/Πιγκτάιλ, είναι 12,400Χιλιάδες κομμάτια το χρόνο.
6Μπορείτε να προμηθεύσετε εξατομικευμένα προϊόντα και λογότυπο;
Παρέχουμε υπηρεσίες OEM και ODM.
