4 πυρήνες 6 πυρήνες 12 πυρήνες οπτικό καλώδιο ινών με χάλυβα καλώδιο Mini Σχήμα 8 καλώδιο Gyxtc8y Gyxtc8a

Τόπος καταγωγής: Γκουάνγκτσοου Κίνα Μάρκα: JQ
Πιστοποίηση: ISO9001 Αριθμό μοντέλου: Αξιολόγηση των κινδύνων

Λεπτομερής ενημέρωση

Διάμετρος ινών: 9/125μm Ράδιο κάμψης: 20D
Ζακέτα: UV PE Διάμετρος επένδυσης: 125.0±0.1
Σύστημα απομόνωσης νερού: Γεμίζοντας ένωση Χρήση καλωδίων: Εξωτερικά
Εξωτερική διάμετρος: 70,0-9 mm Αυτοσυντήρηση: Σιδηρουργικό σύρμα/σύρμα από χάλυβα
Μέλος της δύναμης: Υφάσματα από αραμίδιο
Επισημαίνω:

Σχήμα 8 Καλώδιο οπτικών ινών

,

12 πυρήνες καλώδιο οπτικών ινών

,

GYXTC8Y σχήμα 8 καλώδιο οπτικών ινών

Περιγραφή προϊόντων

4core 6core 12core Σχήμα 8 Οπτικό καλώδιο με ίνες από χάλυβα Σχήμα 8 Μίνι καλώδιο Gyxtc8y Gyxtc8a

Περιγραφή του προϊόντος

Σχήμα 8 Καλώδιο οπτικών ινών
  • Αυτοσυντήρηση:Το καλώδιο οπτικών ινών που απεικονίζεται στο σχήμα 8 έχει σχεδιαστεί για να είναι αυτόνομο, εξαλείφοντας την ανάγκη για πρόσθετο υλικό ή δομές.
  • Επενδύσεις σε ηλεκτρικές συσκευέςΤο καλώδιο είναι ενισχυμένο με ατσάλινο σύρμα, παρέχοντας υψηλή αντοχή και υποστήριξη για εναέριες εγκαταστάσεις.
  • Φόρμα UV PE:Το καλώδιο καλύπτεται με υλικό UV PE, το οποίο παρέχει εξαιρετική προστασία από τις σκληρές καιρικές συνθήκες και την υπεριώδη ακτινοβολία.
  • Αλουμινένια ταινία/ατσάλινη ταινία με θωράκιση:Το καλώδιο είναι θωρακισμένο είτε με ταινία αλουμινίου είτε με ταινία χάλυβα, παρέχοντας πρόσθετη προστασία από τρωκτικά, υγρασία και άλλους εξωτερικούς παράγοντες.

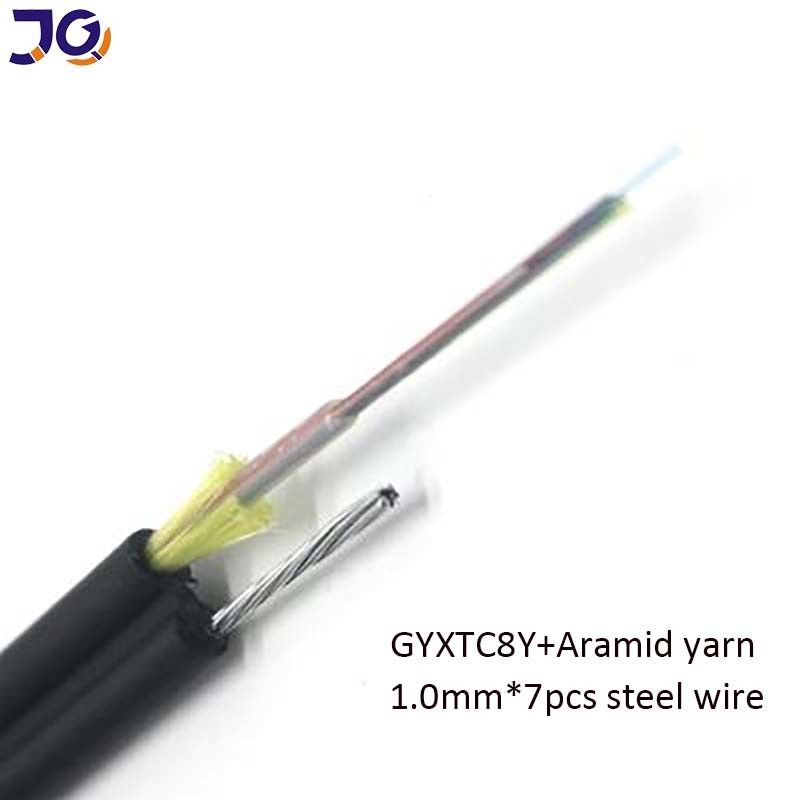

4 πυρήνες 6 πυρήνες 12 πυρήνες οπτικό καλώδιο ινών με χάλυβα καλώδιο Mini Σχήμα 8 καλώδιο Gyxtc8y Gyxtc8a 0

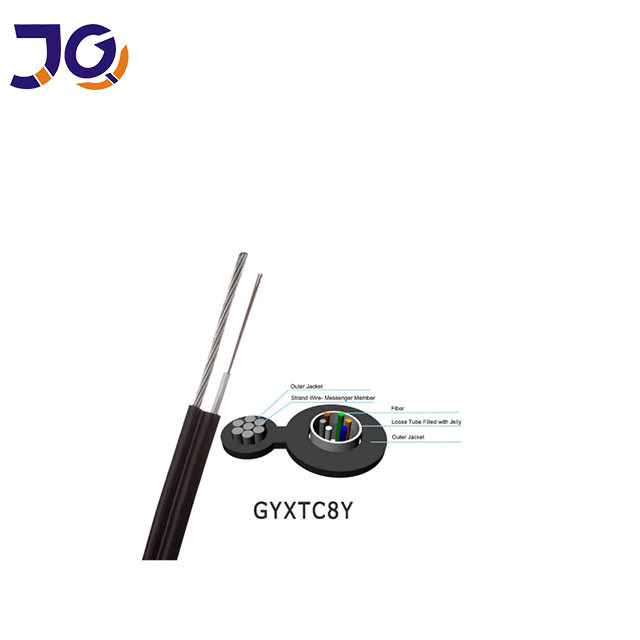

4 πυρήνες 6 πυρήνες 12 πυρήνες οπτικό καλώδιο ινών με χάλυβα καλώδιο Mini Σχήμα 8 καλώδιο Gyxtc8y Gyxtc8a 1



Δομή και παράμετρος καλωδίου
Φυτικές ίνες
αριθμός
Τεχνουργήματα από χάλυβα
διάμετρος
Ελαφριά
σωλήνα
Μοντέλο
(ονομαστική*)
Σύνδεση
διάσταση
Μέγεθος καλωδίου
Α*Χ
(ονομαστικό **)
Βάρος
(περίπου.)
χμ
χμ
χμ
χμ
χμ
kg/km
6
1.6
2.5
1.5
1.5*1.5
6.8*11.5
70
12
1.6
3
1.5
1.5*1.5
7.4*12.0
77



* Το ονομαστικό πάχος της κάλυψης μπορεί να έχει ανοχή ± 0,2 mm.
** Η ονομαστική διάσταση του καλωδίου μπορεί να έχει ανοχή ± 0,5 mm.

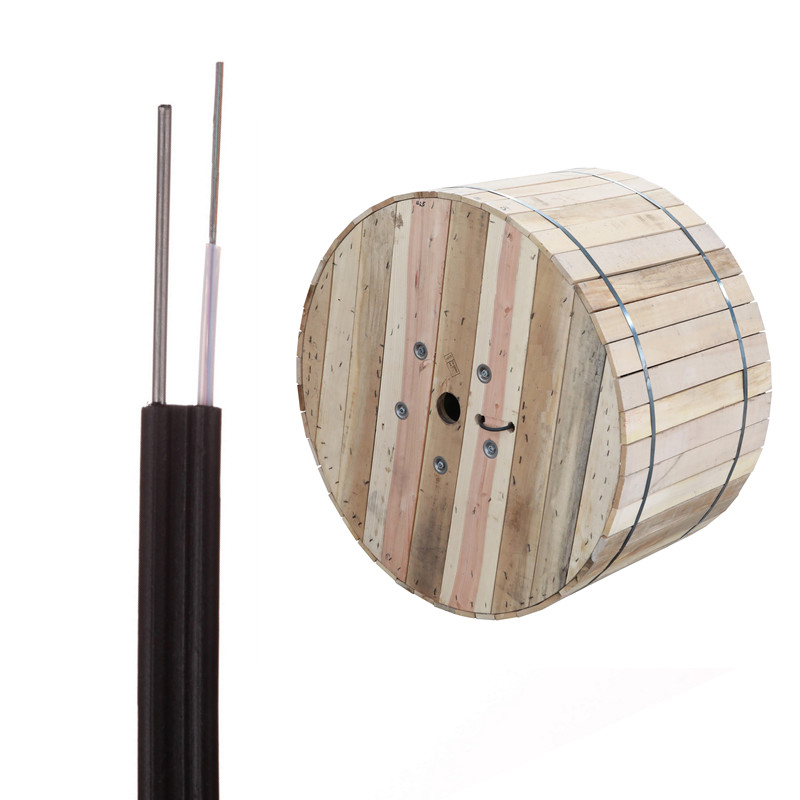

4 πυρήνες 6 πυρήνες 12 πυρήνες οπτικό καλώδιο ινών με χάλυβα καλώδιο Mini Σχήμα 8 καλώδιο Gyxtc8y Gyxtc8a 2



Δυναμικότητα οπτικών ινών
Η απόδοση της καλωδιωμένης οπτικής ινών (ITU-T Rec. G.652D)
Άρθρο
Προδιαγραφές
Τύπος ινών
Μοναδική λειτουργία
Υλικό από ίνες
Δομιζόμενη πυριτίνη
Συντελεστής εξασθένισης
@ 1310 nm
@ 1383 nm
@ 1550 nm
@ 1625 nm

≤ 0,36 dB/km
≤ 0,35 dB/km
≤ 0,22 dB/km
≤ 0,30 dB/km
Διακοπή σημείων
≤ 0,05 dB
μήκος κύματος διακοπής καλωδίου
≤ 1260 nm
μήκος κύματος μηδενικής διασποράς
1300 ~ 1324 nm
Κλίση μηδενικής διασποράς
≤ 0,093 ps/ ((nm2.km)
Χρωματική διασπορά
@ 1288 ~ 1339 nm
@ 1271 ~ 1360 nm
@ 1550 nm
@ 1625 nm

≤3,5 σπ/ (ν.χ. χλμ.)
≤ 5,3 ps/ ((nm. km)
≤ 18 σπ/ν. χλμ.
≤ 22 σπ/ν.χ. χλμ.
ΔΕΠ
≤0,2 σπ/km1⁄2
Διάμετρο πεδίου λειτουργίας @ 1310 nm
(8,6 έως 9,5) ± 0,6 μm
Λάθος συγκεντριστικότητας πυρήνα / επικάλυψης
≤ 0,6 μm
Διάμετρος επικάλυψης
125.0 ± 1 μm
Μη κυκλική επένδυση
≤1,0%
Διάμετρος πρωτογενούς επικάλυψης
245 ± 10 μm
Επίπεδο δοκιμής απόδειξης
100 kpsi (= 0,69 Gpa), 1%
Εξαρτησία θερμοκρασίας
0°C~+70°C @ 1310 & 1550nm
≤ 0,1 dB/km

Τεχνικές παραμέτρους:

Ονομασία του προϊόντος Σχήμα 8 Καλώδιο οπτικών ινών
Χρήση από αέρος - Ναι, ναι.
Προσαρμόσιμη - Ναι, ναι.
Διάμετρος καλωδίου 7.0mm-16.0mm
Ράδιο κάμψης 20x διάμετρος καλωδίου
Υλικό σακάτου LSZH (Low Smoke Zero Halogen)
Ράδιο κάμψης 20D
Κάλυψη καλωδίων PE (πολυαιθυλένιο)
Αυτοσυντήρηση Σιδηρουργικό σύρμα
Ζακέτα UV PE (Πολυαιθυλένιο ανθεκτικό στις ακτινοβολίες)
Διάμετρος ινών 9/125μm
Πανοπλία Ταινία από αλουμίνιο ή από χάλυβα
Χρήση καλωδίων Εξωτερικά


Συσκευή και αποστολή:

Συσκευή και αποστολή

4 πυρήνες 6 πυρήνες 12 πυρήνες οπτικό καλώδιο ινών με χάλυβα καλώδιο Mini Σχήμα 8 καλώδιο Gyxtc8y Gyxtc8a 3

4 πυρήνες 6 πυρήνες 12 πυρήνες οπτικό καλώδιο ινών με χάλυβα καλώδιο Mini Σχήμα 8 καλώδιο Gyxtc8y Gyxtc8a 4



4 πυρήνες 6 πυρήνες 12 πυρήνες οπτικό καλώδιο ινών με χάλυβα καλώδιο Mini Σχήμα 8 καλώδιο Gyxtc8y Gyxtc8a 5
Καλώς ήρθατε στο εργοστάσιό μας!
Επικοινωνήστε μαζί μου στο +86 18122384553 για δωρεάν δείγμα.
