Περιγραφή προϊόντων
Περιγραφή Προϊόντος

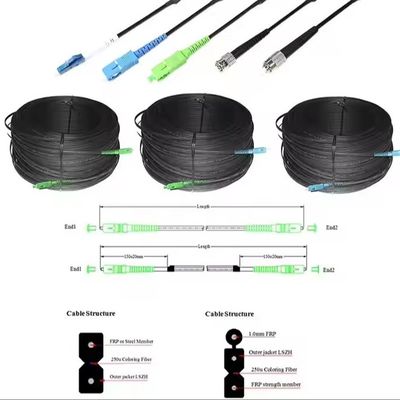

Καλώδιο patch οπτικών ινών SC/APC σε SC/UPC για αξιόπιστες συνδέσεις τηλεπικοινωνιών/δεδομένων υψηλής ταχύτητας. Χρησιμοποιεί ίνα simplex single-mode 9/125µm με buffer 900µm για ανθεκτικότητα.
Τερματισμένο στο εργοστάσιο, γυαλισμένο UPC, 100% ελεγμένο (απώλεια εισαγωγής/επιστροφής) με ανιχνεύσιμη διασφάλιση ποιότητας. Πληροί τα πρότυπα TIA/EIA-568-B.3 και Telcordia GR-326.
Μπουφάν LSZH 3.0mm: επιβραδυντικό φλόγας, χαμηλός καπνός για εσωτερική ασφάλεια. Μήκη: 1m/2m/3m. Ιδανικό για κέντρα δεδομένων, FTTH/FTTX, LAN, τηλεπικοινωνίες.
Βασικά Χαρακτηριστικά
- Συνδετήρες: SC/APC σε SC/UPC
- Ίνα: 9/125µm SM Simplex
- Μπουφάν: LSZH, 3.0mm
- Γυαλισμένο/Δοκιμασμένο στο εργοστάσιο
- Συμμόρφωση με TIA/EIA & Telcordia
- 100% ελεγμένο με αρχεία QC
- Μήκη: 1m/2m/3m
- Για FTTH/FTTX, κέντρα δεδομένων, LAN, CATV, τηλεπικοινωνίες
Οπτικά Χαρακτηριστικά
|
Παράμετρος
|
PC
|
UPC
|
APC
|
Multi-mode
|
|
Απώλεια εισαγωγής
|
≤0.3dB
|
0.1dB0.3dB
|
0.1dB0.3dB
|
0.1dB0.3dB
|
|
Απώλεια επιστροφής
|
≥40dB
|
≥50dB
|
≥60dB
|
≥35dB
|
|
Ανταλλαγή
|
0.1dB0.2dB
|
|
Επαναληψιμότητα
|
0.1dB0.2dB
|
|
Διάρκεια ζωής
|
>1000 φορές
|
|
Αντοχή σε εφελκυσμό
|
>10kg
|
|
Εύρος θερμοκρασίας
|
-40ΓεωμετρίαC έως +85°C
|
Τεχνικά Δεδομένα
|
Τύπος
|
Standard,Master
|
|
Στυλ
|
LC,SC,ST,FC.MU,DIN,MPO,SC/APC,
FC/APC,LC/APC.MU/APC
|
|
Ίνα
|
Singlemode/Multimode
50/125,62.5/125(Multi Ακτίνα OM2&OM1
50/125,10G(Multi mode)OM3
|
|
Καλώδιο
|
Simplex,Duplex
εξωτερική διάμετρος:3.0mm,20mm,0.9mm
PVC ή LSZH
|
|
Γυάλισμα Τρόπος
|
UPC,SPC,APC(8°&6°)
|
|
Απώλεια Επιστροφής
|
≤0.1dB (Για Single mode Offset≤50μm (Για
≤0.25dB (Για Single mode cut-50nm
≤0.25dB (ΓιαMultimode)
DORCZX-1 Τύπος Συνδετήρα JDSRM3750
|
|
Απώλεια Επιστροφής
mode) Ακτίνα
|
UPC≥50dB
SPC≥55dB
APC≥60dB (typ.65dB)
Δοκιμασμένο από JDSRM3750
|
|
Επαναληψιμότητα ≤
|
0.1dBΛειτουργία
|
|
θερμοκρασία -400 C
|
°Γεωμετρία 850 C °Γεωμετρία
|
|
Απαίτηση (Single
mode) Ακτίνα
|
Ferrule Endface 7mm≤R≤12mm (Για APC)
10mm≤R≤25mm (Για Standard)
Apex cut-50nm
Standard) Apex Offset≤50μm (Για
Standard) Under cut-50nm
SU≤50nm Δοκιμασμένο από
DORCZX-1 Τύπος Συνδετήρα Χαρακτηριστικό
|
Χαμηλή απώλεια εισαγωγής
Υψηλή απώλεια επιστροφής
Καλή επαναληψιμότητα
Καλή εναλλαξιμότητα
Εξαιρετική περιβαλλοντική προσαρμοστικότητα
Εφαρμογή
Δωμάτια επικοινωνίας
FTTH (Fiber to The Home)
LAN (Local Area Network)
FOS(αισθητήρας οπτικών ινών)
Σύστημα επικοινωνίας οπτικών ινών
Εξοπλισμός συνδεδεμένος και μεταδιδόμενος οπτικών ινών
Προτεινόμενα Προϊόντα
Συσκευασία & Παράδοση
Συσκευασία: 100/Τεμάχια σε ένα κουτί χαρτοκιβωτίων ή OEM.
Αποστολή: δια θαλάσσης, αεροπορικώς, με Express: DHL/UPS/Fedex/EMS/TNT κ.λπ.
Παράδοση: 3-5 ημέρες μετά την πληρωμή, σύμφωνα με την ποσότητα της παραγγελίας σας.
Εικόνες Εργοστασίου
Συχνές ερωτήσεις – Καλώδιο Patch Οπτικών Ινών SC/APC σε SC/UPC
Ε1: Διαφορά μεταξύ των συνδετήρων SC/APC και SC/UPC;
Α1:
Το SC/APC έχει μια γωνιακή επιφάνεια 8° για ελαχιστοποίηση της ανάκλασης. Το SC/UPC έχει μια επίπεδη, εξαιρετικά γυαλισμένη επιφάνεια. Το APC ταιριάζει σε CATV/FTTx/υψηλής ακρίβειας. Το UPC ταιριάζει σε δεδομένα/τηλεπικοινωνίες. Ε2: Single-mode ή multimode;Α2:
Single-mode (SM) με ίνα simplex 9/125µm για χρήση σε μεγάλες αποστάσεις/υψηλής ταχύτητας. Ε3: Διαθέσιμα μήκη;Α3:
1m, 2m, 3m standard. Προσαρμοσμένα μήκη κατόπιν αιτήματος. Ε4: Υλικό μπουφάν;Α4:
3.0mm LSZH (επιβραδυντικό φλόγας, χαμηλού καπνού/μηδενικού αλογόνου) για ασφαλή εσωτερική χρήση. Ε5: Δοκιμασμένο πριν από την αποστολή;Α5:
Ναι, 100% δοκιμασμένο στο εργοστάσιο για απώλεια εισαγωγής/επιστροφής με ανιχνεύσιμα δεδομένα. Ε6: Πρότυπα συμμόρφωσης;Α6:
TIA/EIA-568-B.3 και Telcordia GR-326-CORE Issue 3 για ποιότητα/απόδοση. Ε7: Εφαρμογές χρήσης;Α7:
FTTH, FTTX, LAN, CATV, κέντρα δεδομένων, τηλεπικοινωνίες. Ε8: Προσαρμοσμένες επιλογές;Α8:
Ναι, διαθέσιμοι προσαρμοσμένοι συνδετήρες (LC/FC/ST κ.λπ.) και μήκη.
