Αεροδιαστημικό δίκτυο μονής λειτουργίας ADSS με καλώδιο ινών G652D διπλής επιφάνειας

1 χλμ
MOQ
Αεροδιαστημικό δίκτυο μονής λειτουργίας ADSS με καλώδιο ινών G652D διπλής επιφάνειας
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Προδιαγραφές
Τύπος ινών: single mode ή multi mode
Αριθμός φυτικών ινών: 24 48 60 Πυρήνας
Χρώμα: Μαύρο, προσαρμοσμένο
Μήκος: 2χλμ ή προσαρμοσμένο μήκος
Υλικό σακακιού: PE, MDPE, LSZH, HDPE
Ονομα: Καλώδιο οπτικών ινών ADSS
Μέλος δύναμης: FRP (με PE αν απαιτείται) Γυάλινο νήμα
εφαρμογή: Κεραία, εναέρια/ άμεση ταφή
Θερμοκρασία λειτουργίας: -40 ~ +60 γ
Τύπος: ADSS, SZ λανθάνοντος τύπος
Επισημαίνω:

Δικτυακό δίκτυο ενιαίας λειτουργίας ADSS G652D

,

ADSS οπτικό καλώδιο διπλού μανδύα

,

Διάδρομο μακράς διάστασης
Βασικές πληροφορίες
Τόπος καταγωγής: Guangzhou, Κίνα
Μάρκα: JQ/OEM/Customize
Πιστοποίηση: ISO9001 ROHS CE FCC SDOC
Αριθμό μοντέλου: ADSS-60B1
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Ξύλιμο τύμπανο
Χρόνος παράδοσης: 5-8 εργάσιμες
Όροι πληρωμής: L/C, T/T, Western Union
Περιγραφή προϊόντων

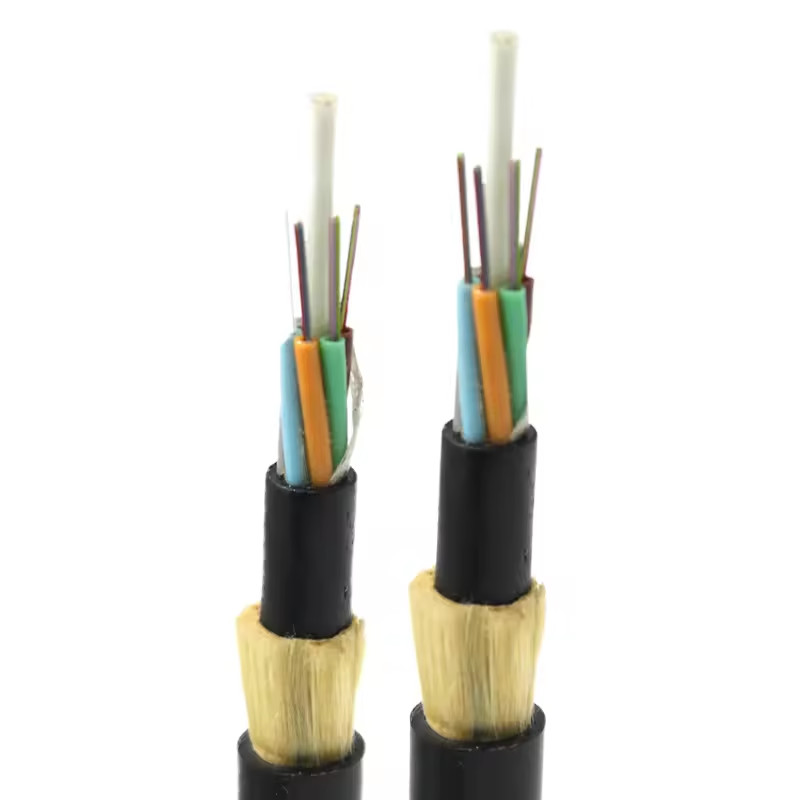

Αεροδιαστημικό δίκτυο μονής λειτουργίας ADSS με καλώδιο ινών G652D διπλής επιφάνειας

Βασικά χαρακτηριστικά

  • Όλο διηλεκτρικό αυτοσυντηρούμενο σχέδιο∆ Πλήρως μη μεταλλική δομή κατάλληλη για εγκατάσταση σε ηλεκτρικά δίκτυα χωρίς γείωση

  • Υψηλή αντοχή στη τράβηξηΗ ενίσχυση από νήμα αραμίδης υποστηρίζει την ευρεία εναέρια ανάπτυξη

  • Προστασία με διπλό μπουφάνΗ εσωτερική και εξωτερική επένδυση PE ή AT βελτιώνει την αντοχή και την απόδοση κατά της παρακολούθησης

  • Εξαιρετική αντοχή στο περιβάλλονΑνεξάρτητη από τις υπεριώδεις ακτίνες υγρασίας και θερμοκρασίας σε σκληρές εξωτερικές συνθήκες

  • Σταθερή μετάδοση σήματοςΗ ινώδης μονοδιάταξη G652D εξασφαλίζει χαμηλή εξασθένιση και επικοινωνία μεγάλων αποστάσεων

  • Αξιόπιστη αδιάβροχη δομήΤο σχεδιασμό ενός χαλαρού σωλήνα γεμάτου ζελέ προστατεύει τις ίνες από την είσοδο νερού και τη μηχανική πίεση

Εφαρμογές

  • Εγκατάσταση εξωτερικών αεροπορικών δικτύων οπτικών ινών

  • Συστήματα επικοινωνίας γραμμών μεταφοράς ηλεκτρικής ενέργειας

  • Εγκατάσταση δικτύου τηλεπικοινωνιών και δικτύου πρόσβασης

  • Διαλογικά δίκτυα και δίκτυα παρακολούθησης κοινής ωφέλειας

  • Σχέδια δικτύων μεγάλων αποστάσεων και μητροπολιτικών περιοχών

Αεροδιαστημικό δίκτυο μονής λειτουργίας ADSS με καλώδιο ινών G652D διπλής επιφάνειας 0

Οπτικά χαρακτηριστικά

Άρθρα Μονάδα Προδιαγραφές
G652D
Διάμετρο πεδίου λειτουργίας 1310nm Εμ... 9.2±0.4
1550nm Εμ... 10.4±0.5
Διάμετρος επικάλυψης Εμ... 124.8±0.7
Μη κυκλική επικάλυψη %  ≤0.7
Λάθος συγκεντρωτικότητας της επένδυσης πυρήνα Εμ...  ≤0.5
Διάμετρος επικάλυψης Εμ... 245±5
Μη κυκλική επικάλυψη %  ≤6.0
Λάθος συγκεντρωτικότητας επικάλυψης Εμ...  ≤12
μήκος κύματος διακοπής καλωδίου nm acc≤1260
Αδυνάμωση (μέγιστη) 1310nm dB/km ≤0.36
1550nm dBkm ≤0.22



Αεροδιαστημικό δίκτυο μονής λειτουργίας ADSS με καλώδιο ινών G652D διπλής επιφάνειας 1

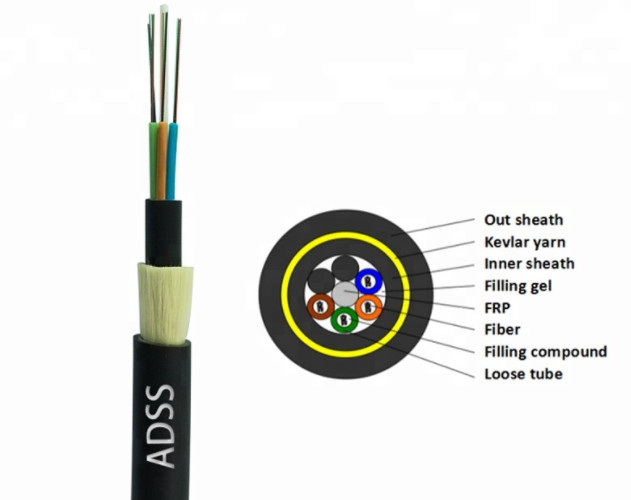

Τεχνικά δεδομένα



Πεδίο: 100 μέτρα



Τύπος καλωδίου



60 πυρήνες διπλό μανδύα ADSS



διαρθρωτική

παράμετρος



Κεντρικά στοιχεία αντοχής: FRP



Διάμετρος: 2,1 mm



Ελεύθερος σωλήνας (γεμισμένος με ζελέ)



Εξωτερική διάμετρος:1.8mm



Εσωτερική κάλυψη PE



Μονάδα: 0,9 mm



εξωτερική κάλυψη PE



Δάχος:1.8mm



Τεχνική

παράμετρος



εξωτερική διάμετρος του καλωδίου



12.3mm



περιοχή της διατομής του καλωδίου



950,03 mm2



Μοντέλο ινών



G.652D



Βάρος του καλωδίου



150 kg/km



Δυνατότητα τράβηξης (RTS)



10 kn



Ελάχιστη επιτρεπόμενη τάση (MAT)



4kn



ΕΔΣ



3.2kn



Ε-μόδιος



12.1 kn/mm2



Συντελεστής θερμικής διαστολής



1.9 10-6/°C



Αντίσταση Cruss



Μακροπρόθεσμα: 100 n/100 mm



βραχυπρόθεσμα:2200 n/100 mm



Ακτίνα κάμπωσης



Διάρκεια (όταν τρέχει) 220 mm



Σύντομη διάρκεια (κατά την τοποθέτηση) 360 mm



Δομή και τεχνικές προδιαγραφές ADSS-DJ ((50-500m Span)



Σημ. Εξωτερικό

Διάμετρος

(μμ)



Σημείωση.Βάρος

χιλιοστά/χλμ)



Αναγνώριση. DailyMax.

Εργασία

Ένταση ((kN)



Μαξ

Επιτρεπόμενο

Εργασία

Εντάσεις

[kN]



Διακοπή

SΤραγκθ

(kN)



Δύναμη

Μέλος

ΚΑΣ.

(kN/mm2)



Μοντέλο

Ελαστικότητα

ΚΑΠ

kNmm2) [



Θέρμανση

Επέκταση

Συντελεστής

(X10-6/K)



Κατάλληλο

Μέτρο

ΑΠΙΚΠ



ΠΕ



ΑΤ







12.5



125



136



1.5



4



10



4.6



7.6



1.8



160



100



140



100



13.0



132



142



2.25



6



15



7.6



8.3



1.5



230



150



200



150



13.3



137



148



3.0



8



20



10.35



9.45



1.3



300



200



290



200



13.6



145



156



3.6



10



24



13.8



10.8



1.2



370



250



350



250



13.8



147



159



4.5



12



30



14.3



11.8



1.0



420



280



400



280



14.5



164



177



5.4



15



36



18.4



13.6



0.9



480



320



460



320



14.9



171



185



6.75



18



45



22.0



16.4



0.6



570



380



550



380



15.1



179



193



7.95



22



53



26.4



18.0



0.3



670



460



650



460



15.5



190



204



9.0



26



60!



32.2



19.1



0.1



750



530



750



510



Έκθεση προϊόντων

Αεροδιαστημικό δίκτυο μονής λειτουργίας ADSS με καλώδιο ινών G652D διπλής επιφάνειας 2



Λεπτομέρειες συσκευασίας

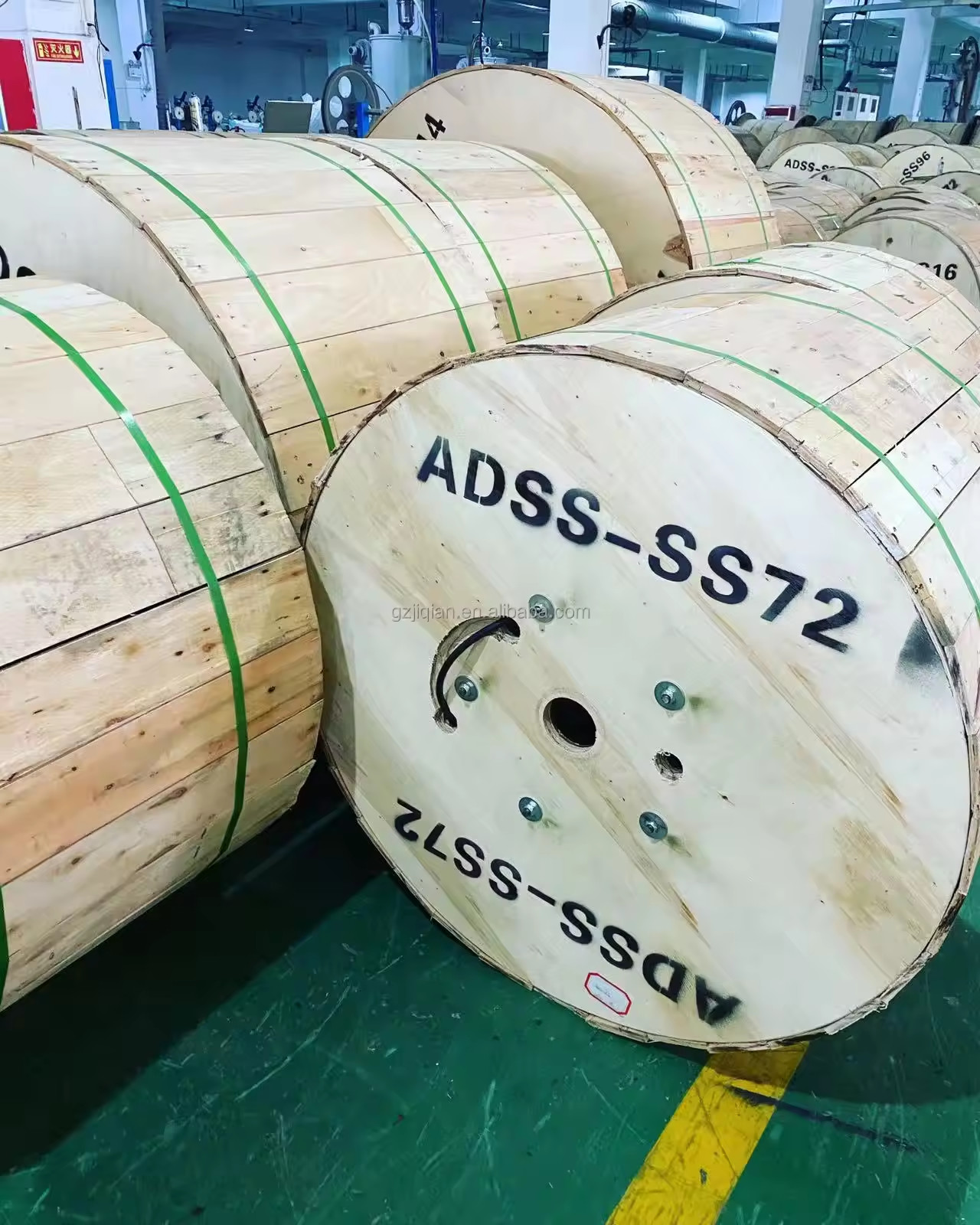

Εξαγωγή ξύλινο τύμπανο, το κανονικό μήκος αποστολής του καλωδίου θα είναι 1 ~ 4 χιλιόμετρα.
Άλλα μήκη είναι επίσης διαθέσιμα εάν απαιτείται από τον αγοραστή.
Σημείωση: Συνήθως επισυνάπτουμε μόνο την έκθεση δοκιμής στην συσκευασία, αλλά το αίτημά σας είναι επίσης διαθέσιμο.
Για παράδειγμα:

Α.Ονομασία εταιρείας
Β.Ακαθάριστο/καθαρό βάρος
Γ.Τύπος ινών
D.Μέρος καλωδίου

Αεροδιαστημικό δίκτυο μονής λειτουργίας ADSS με καλώδιο ινών G652D διπλής επιφάνειας 3



Γενικές ερωτήσεις



Ε: Είστε κατασκευαστής ή εμπορική εταιρεία;
Α: Είμαστε ένας άμεσος κατασκευαστής με 10+ χρόνια εμπειρίας σε καλώδια οπτικών ινών, καλώδια πτώσης και καλώδια επικάλυψης.



Ε2: Πώς εγγυάστε την ποιότητα;
Α: Όλα τα προϊόντα δοκιμάζονται πλήρως πριν από την αποστολή.



Ε3: Δέχεστε μικρές παραγγελίες;
Α: Ναι. Υποστηρίζουμε μικρές και δοκιμαστικές παραγγελίες για να βοηθήσουμε τους πελάτες να ξεκινήσουν νέα έργα.



Ε4: Ποιο είναι το χρόνο παράδοσης;
Απ: Συνήθως 3~7 εργάσιμες ημέρες ανάλογα με την ποσότητα της παραγγελίας.



Ε5: Παρέχετε υπηρεσία OEM;
Α: Ναι. Υποστηρίζουμε την εκτύπωση λογότυπου, την προσαρμογή συσκευασίας και την προσαρμογή προδιαγραφών προϊόντος.
