Δικαίωμα χρήσης για την κατασκευή οπτικών καλωδίων

1 χλμ
MOQ
Inquiry for price
τιμή
Δικαίωμα χρήσης για την κατασκευή οπτικών καλωδίων
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Προδιαγραφές
Τύπος ινών: single mode ή multi mode
Αριθμός φυτικών ινών: 60 48 96 Πυρήνας
Χρώμα: Μαύρο, προσαρμοσμένο
Μήκος: 2χλμ ή προσαρμοσμένο μήκος
Υλικό σακακιού: PE, MDPE, LSZH, HDPE
Ονομα: Καλώδιο οπτικών ινών ADSS
Μέλος δύναμης: FRP (με PE αν απαιτείται) Γυάλινο νήμα
Εφαρμογή: Κεραία, εναέρια/ άμεση ταφή
Επισημαίνω:

Καλώδιο οπτικών ινών ADSS G652D

,

εξωτερικό εναέριο αυτοεφοδιασμένο καλώδιο

,

καλώδιο διπλής κάλυψης με μονό τρόπο
Βασικές πληροφορίες
Τόπος καταγωγής: Guangzhou, Κίνα
Μάρκα: JQ/OEM/Customize
Πιστοποίηση: ISO9001 ROHS CE FCC SDOC
Αριθμό μοντέλου: ADSS-60B1
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Ξύλινο τύμπανο/προσαρμοσμένο
Χρόνος παράδοσης: 5-8 εργάσιμες
Όροι πληρωμής: L/C, T/T, Western Union, Alipay
Δυνατότητα προσφοράς: 4500KM το μήνα
Περιγραφή προϊόντων

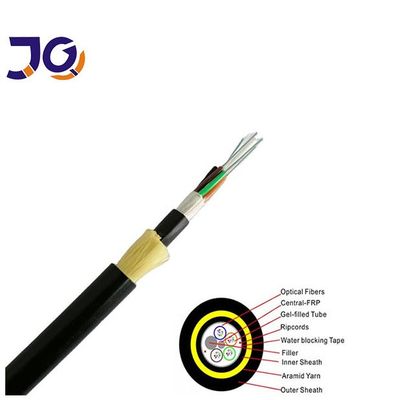

60 πυρήνες ADSS Υφασματικό οπτικό καλώδιο διπλό κάλυμμα G652D Αεροσύρματο



Εισαγωγή του προϊόντος:
Το 60 πυρήνες καλώδιο οπτικών ινών ADSS διαθέτει χαλαρή δομή με ράμματα σωλήνων με στερεότητα FRP και διπλό σχεδιασμό, παρέχοντας αξιόπιστη απόδοση για εγκαταστάσεις αεροπορικών μεγάλων διαστήσεων.



Βασικά χαρακτηριστικά:

  • 60 πυρήνες G652D μονοτρόπων ινών
  • Κεντρικό μέτρο αντοχής FRP για αντοχή
  • Διπλή δομή μπουφάν για ενισχυμένη προστασία
  • Άλλα είδη από νήματα που χρησιμοποιούνται για την κατασκευή ή την κατασκευή σιδηροδρομικών οχημάτων
  • Κατάλληλο για μεγάλες διαστάσεις έως και 400 μέτρα
  • Ευρύ εύρος θερμοκρασιών από -40°C έως +70°C



Εφαρμογές:

  • Εγκαταστάσεις αεροπορικών οπτικών ινών
  • Δίκτυα επικοινωνίας ηλεκτρικών γραμμών
  • Μεταφορά ραδιοφωνικής στήλης μεγάλης απόστασης
  • Υποδομές τηλεπικοινωνιών και ευρυζωνικών συνδέσεων



Οπτικά χαρακτηριστικά

Άρθρα Μονάδα Προδιαγραφές
G652D
Διάμετρο πεδίου λειτουργίας 1310nm Εμ... 9.2±0.4
1550nm Εμ... 10.4±0.5
Διάμετρος επικάλυψης Εμ... 124.8±0.7
Μη κυκλική επικάλυψη %  ≤0.7
Λάθος συγκεντρωτικότητας της επένδυσης πυρήνα Εμ...  ≤0.5
Διάμετρος επικάλυψης Εμ... 245±5
Μη κυκλική επικάλυψη %  ≤6.0
Λάθος συγκεντρωτικότητας επικάλυψης Εμ...  ≤12
μήκος κύματος διακοπής καλωδίου nm acc≤1260
Αδυνάμωση (μέγιστη) 1310nm dB/km ≤0.36
1550nm dBkm ≤0.22

Δικαίωμα χρήσης για την κατασκευή οπτικών καλωδίων 0

Δικαίωμα χρήσης για την κατασκευή οπτικών καλωδίων 1





Τεχνικά δεδομένα



Πεδίο: 100 μέτρα



Τύπος καλωδίου



60 πυρήνες διπλό μανδύα ADSS



διαρθρωτική

παράμετρος



Κεντρικά στοιχεία αντοχής: FRP



Διάμετρος: 2,1 mm



Ελεύθερος σωλήνας (γεμισμένος με ζελέ)



Εξωτερική διάμετρος:1.8mm



Εσωτερική κάλυψη PE



Μονάδα: 0,9 mm



εξωτερική κάλυψη PE



Δάχος:1.8mm



Τεχνική

παράμετρος



εξωτερική διάμετρος του καλωδίου



12.3mm



περιοχή της διατομής του καλωδίου



950,03 mm2



Μοντέλο ινών



G.652D



Βάρος του καλωδίου



150 kg/km



Δυνατότητα τράβηξης (RTS)



10 kn



Ελάχιστη επιτρεπόμενη τάση (MAT)



4kn



ΕΔΣ



3.2kn



Ε-μόδιος



12.1 kn/mm2



Συντελεστής θερμικής διαστολής



1.9 10-6/°C



Αντίσταση Cruss



Μακροπρόθεσμα: 100 n/100 mm



βραχυπρόθεσμα:2200 n/100 mm



Ακτίνα κάμπωσης



Διάρκεια (όταν τρέχει) 220 mm



Σύντομη διάρκεια (κατά την τοποθέτηση) 360 mm





Δομή και τεχνικές προδιαγραφές ADSS-DJ ((50-500m Span)



Σημ. Εξωτερικό

Διάμετρος

(μμ)



Σημείωση.Βάρος

χιλιοστά/χλμ)



Αναγνώριση. DailyMax.

Εργασία

Ένταση ((kN)



Μαξ

Επιτρεπόμενο

Εργασία

Εντάσεις

[kN]



Διακοπή

SΤραγκθ

(kN)



Δύναμη

Μέλος

ΚΑΣ.

(kN/mm2)



Μοντέλο

Ελαστικότητα

ΚΑΠ

kNmm2) [



Θέρμανση

Επέκταση

Συντελεστής

(X10-6/K)



Κατάλληλο

Μέτρο

ΑΠΙΚΠ



ΠΕ



ΑΤ







12.5



125



136



1.5



4



10



4.6



7.6



1.8



160



100



140



100



13.0



132



142



2.25



6



15



7.6



8.3



1.5



230



150



200



150



13.3



137



148



3.0



8



20



10.35



9.45



1.3



300



200



290



200



13.6



145



156



3.6



10



24



13.8



10.8



1.2



370



250



350



250



13.8



147



159



4.5



12



30



14.3



11.8



1.0



420



280



400



280



14.5



164



177



5.4



15



36



18.4



13.6



0.9



480



320



460



320



14.9



171



185



6.75



18



45



22.0



16.4



0.6



570



380



550



380



15.1



179



193



7.95



22



53



26.4



18.0



0.3



670



460



650



460



15.5



190



204



9.0



26



60!



32.2



19.1



0.1



750



530



750



510



Έκθεση προϊόντων

Δικαίωμα χρήσης για την κατασκευή οπτικών καλωδίων 2



Λεπτομέρειες συσκευασίας



Εξαγωγή ξύλινο τύμπανο, το κανονικό μήκος αποστολής του καλωδίου θα είναι 1 ~ 4 χιλιόμετρα.
Άλλα μήκη είναι επίσης διαθέσιμα εάν απαιτείται από τον αγοραστή.
Σημείωση: Συνήθως επισυνάπτουμε μόνο την έκθεση δοκιμής στην συσκευασία, αλλά το αίτημά σας είναι επίσης διαθέσιμο.
Για παράδειγμα:

Α.Ονομασία εταιρείας
Β.Ακαθάριστο/καθαρό βάρος
Γ.Τύπος ινών
D.Μέρος καλωδίου

Δικαίωμα χρήσης για την κατασκευή οπτικών καλωδίων 3



Ενημερωτικά ερωτήματα σχετικά με τα καλώδια οπτικών ινών ADSS



Ε1: Τι τύπο ινών χρησιμοποιεί αυτό το καλώδιο;
Α: Χρησιμοποιεί μονοτροπική ίνα G652D.



Ε2: Πόσους πυρήνες ινών έχει το καλώδιο;
Α: Αυτό το μοντέλο έχει 60 πυρήνες ινών.



Ε3: Ποια μέθοδος εγκατάστασης είναι κατάλληλη;
Α: Έχει σχεδιαστεί για αυτοεφοδιασμό από αέρος.



Ε4: Ποια μήκη διαστήματος υποστηρίζονται;
Α: Οι τυπικές επιλογές εύρους περιλαμβάνουν 100m, 200m, 300m και 400m.



Ε5: Ποιο είναι το εύρος θερμοκρασίας λειτουργίας;
Α: Το καλώδιο λειτουργεί από -40°C έως +70°C.
