Νήμα 24 Kevlar Adss πολλαπλού τρόπου καλώδιο οπτικών ινών πυρήνων

Ποσότητα παραγγελίας min : 1km Συσκευασία λεπτομέρειες : Ξύλινο τύμπανο
Χρόνος παράδοσης : 5-8 ημέρες εργασίας Όροι πληρωμής : L/C, T/T, Western Union
Τόπος καταγωγής: Guangzhou Μάρκα: JQ/OEM
Πιστοποίηση: ISO9001 Αριθμό μοντέλου: Adss-24B1

Λεπτομερής ενημέρωση

Τύπος ινών: ενιαίος τρόπος ή πολυ τρόπος Τύπος: Υπαίθρια κεραία οπτικών καλωδίων
Αρίθμηση ινών: 2-144 πυρήνας Χρώμα: Ο Μαύρος, που προσαρμόζεται
μήκος: 2km ή προσαρμοσμένο μήκος Υλικό σακακιών: PE
ΟΝΟΜΑ: Καλώδιο οπτικής ίνας ADSS Μέλος δύναμης: FRP
Εφαρμογή: Εναέριος Λειτουργούσα θερμοκρασία: -40 ~ +60 Γ
Υψηλό φως:

Adss 24 πολλαπλού τρόπου καλώδιο οπτικών ινών πυρήνων

,

Νήμα 24 Kevlar πολλαπλού τρόπου καλώδιο οπτικών ινών πυρήνων

,

Υπαίθριο πολλαπλού τρόπου καλώδιο οπτικών ινών νημάτων Kevlar

Περιγραφή προϊόντων

Νήμα 100m έκταση 24 Kevlar καλωδίων Adss πυρήνων ενιαίο πολυ καλώδιο οπτικών ινών τρόπου υπαίθριο

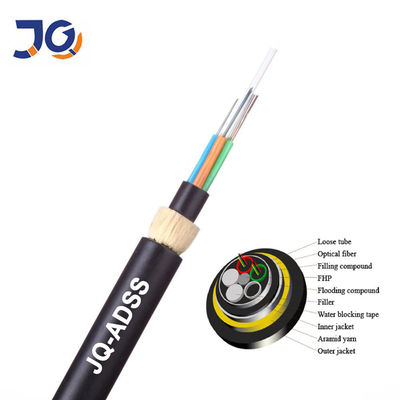

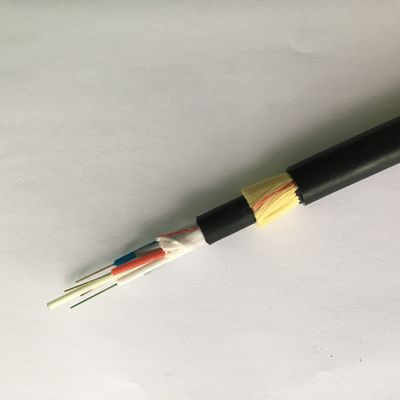

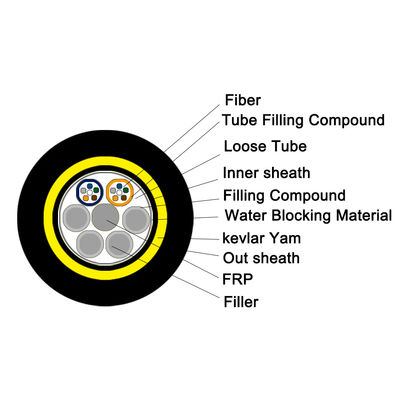

Το καλώδιο ADSS είναι ο χαλαρός σωλήνας που προσαράσσουν. Οι ίνες, 250μm, τοποθετούνται σε έναν χαλαρό σωλήνα φιαγμένο από υψηλά πλαστικά συντελεστών. Οι σωλήνες με μια αδιάβροχη ένωση πλήρωσης. Οι σωλήνες (και υλικά πληρώσεως) είναι προσαραγμένοι γύρω από ένα FRP (η ίνα ενίσχυσε το πλαστικό) ως μη μεταλλικό κεντρικό μέλος δύναμης σε έναν συμπαγή και κυκλικό πυρήνα καλωδίων. Μετά από το καλώδιο τον πυρήνα γεμίζουν με την πλήρωση της ένωσης. καλύπτεται με τη λεπτή εσωτερική θήκη PE (πολυαιθυλένιο). Αφότου εφαρμόζεται το προσαραγμένο στρώμα των νημάτων aramid πέρα από την εσωτερική θήκη ως μέλος δύναμης, το καλώδιο ολοκληρώνεται με το PE ή (αντι-ακολουθώντας) στην εξωτερική θήκη.

Νήμα 24 Kevlar Adss πολλαπλού τρόπου καλώδιο οπτικών ινών πυρήνων 0

Νήμα 24 Kevlar Adss πολλαπλού τρόπου καλώδιο οπτικών ινών πυρήνων 1





Χαρακτηριστικά γνωρίσματα

1.Good μηχανική και απόδοση θερμοκρασίας
2. Υψηλής αντοχής χαλαρός σωλήνας που είναι υδρόλυση ανθεκτική
3.special η ένωση πλήρωσης σωλήνων εξασφαλίζει μια κρίσιμη προστασία της ίνας
4.Crush αντίσταση και ευελιξία
5.The μετά από τα μέτρα λαμβάνεται για να εξασφαλίσει το καλώδιο υδατοστεγές:
6.Single ενισχυμένο ίνα πλαστικό ως κεντρικό μέλος δύναμης
7.Loose ένωση πλήρωσης σωλήνων
8.100% πλήρωση πυρήνων καλωδίων





Οπτικά χαρακτηριστικά

Στοιχεία Μονάδα Προδιαγραφή
G652D
Διάμετρος τομέων τρόπου 1310nm um 9.2±0.4
1550nm um 10.4±0.5
Διάμετρος επένδυσης um 124.8±0.7
Μη-κυκλικότητα επένδυσης %  ≤0.7
Concentricity πυρήνας-επένδυσης λάθος um  ≤0.5
Διάμετρος επιστρώματος um 245±5
Μη-κυκλικότητα επιστρώματος %  ≤6.0
Επένδυση-επένδυση Concentricity του λάθους um  ≤12
Μήκος κύματος διακοπών καλωδίων NM acc≤1260
Μείωση (μέγιστο) 1310nm dB/km ≤0.36
1550nm dBkm ≤0.22



Νήμα 24 Kevlar Adss πολλαπλού τρόπου καλώδιο οπτικών ινών πυρήνων 2





Τεχνικά στοιχεία



Έκταση: 100m



κάτω από 110kv



24core



δομικός

παράμετρος



Κεντρικά τμήματα δύναμης: FRP



Διάμετρος: 1.5mm



Χαλαρός σωλήνας (ζελατίνα που γεμίζουν)



Εξωτερική διάμετρος: 1.8mm



PE εσωτερικών θηκών



Πάχος: 0.9mm



εξωτερικό PE θηκών



Πάχος: 1.8mm



Τεχνικός

παράμετρος



εξωτερική διάμετρος του καλωδίου



11mm



διατομική περιοχή καλωδίων



95.03 mm2



Πρότυπο ινών



G.652D



Βάρος του καλωδίου



95kg/km



Εκτιμημένη εκτατή δύναμη (RTS)



kn 10



Minmum ένταση (ΧΑΛΙ)



4kn



EDS



3.2kn



Συντελεστής νεολαιών



7.8 kn/mm2



Συντελεστής της θερμικής επέκτασης



1.810-6/°C



Αντίσταση Cruss



Μακροπρόθεσμο: 1100 n/100mm



βραχυπρόθεσμο: 2200 n/100mm



Η άδεια έκαμψε την ακτίνα



Μακροπρόθεσμο (κατά την τρέξιμο) 220 χιλ.



Βραχυπρόθεσμο (κατά την τοποθέτηση) 360 χιλ.



Εφαρμογή

Κατάλληλος για την κεραία που βάζει τη μέθοδο

Αποθήκευση/λειτουργούσα θερμοκρασία: -40℃~+70℃







Λεπτομέρεια συσκευασίας



Το ξύλινο τύμπανο εξαγωγής, κανονικό μήκος ναυτιλίας του καλωδίου θα είναι 1~4km.
Άλλο μήκος είναι επίσης διαθέσιμο εάν απαιτείται από τον αγοραστή.
Σημάδι: Συνήθως συνδέουμε μόνο την έκθεση δοκιμής σχετικά με τη συσκευασία, αλλά το αίτημά σας είναι διαθέσιμο επίσης.
Παραδείγματος χάριν:

A.Company όνομα
B.Gross/Net βάρος
C.Fiber τύπος
D.Cable μήκος

Νήμα 24 Kevlar Adss πολλαπλού τρόπου καλώδιο οπτικών ινών πυρήνων 3

Νήμα 24 Kevlar Adss πολλαπλού τρόπου καλώδιο οπτικών ινών πυρήνων 4

Νήμα 24 Kevlar Adss πολλαπλού τρόπου καλώδιο οπτικών ινών πυρήνων 5
