Εξωτερικό MultiMode/SingleMode 4 8 12 24 48 Κεντρικό καλώδιο οπτικών ινών ADSS
Υπεύθυνος : JQ CABLE
Τηλεφωνικό νούμερο : +8618122383351
Whatsapp : +8618122383351
| Ποσότητα παραγγελίας min : | 1km | Συσκευασία λεπτομέρειες : | Ξύλινο τύμπανο |
|---|---|---|---|
| Χρόνος παράδοσης : | 5-8 ημέρες εργασίας | Όροι πληρωμής : | L/C, T/T, Western Union |
| Τόπος καταγωγής: | Guangzhou | Μάρκα: | JQ/OEM |
|---|---|---|---|
| Πιστοποίηση: | ISO9001 ROHS CE FCC | Αριθμό μοντέλου: | Adss-60B1 |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος ινών: | ενιαίος τρόπος ή πολυ τρόπος | Αρίθμηση ινών: | 60Core |
|---|---|---|---|
| Χρώμα: | Ο Μαύρος, που προσαρμόζεται | μήκος: | 2km ή προσαρμοσμένο μήκος |
| Υλικό σακακιών: | PE | ΟΝΟΜΑ: | Καλώδιο οπτικής ίνας ADSS |
| Μέλος δύναμης: | FRP | Εφαρμογή: | Εναέριος |
| Λειτουργούσα θερμοκρασία: | -40 ~ +60 Γ | Τύπος: | ADSS, προσαραγμένος η SZ τύπος |
| Επισημαίνω: | Double Jacket ADSS Fiber Optic Cable,60Core ADSS Fiber Optic Cable,60Core Single Mode Fiber Optic Cable |
||
Περιγραφή προϊόντων

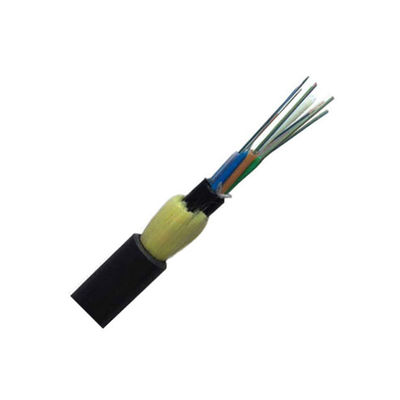

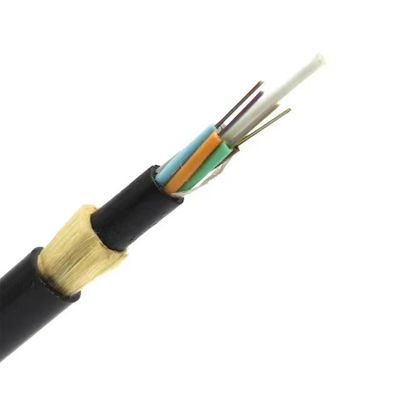

60 πυρήνων ενιαίο υπαίθριο ADSS τρόπου G652D διπλό καλώδιο οπτικών ινών σακακιών

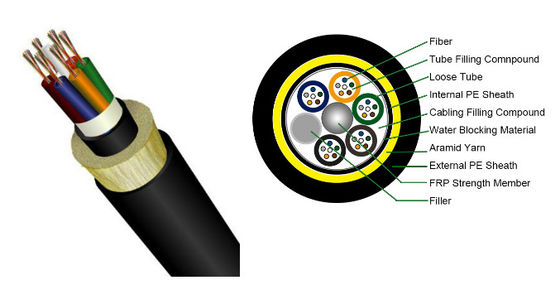

Το καλώδιο ADSS είναι ο χαλαρός σωλήνας που προσαράσσουν. Οι ίνες, 250μm, τοποθετούνται σε έναν χαλαρό σωλήνα φιαγμένο από υψηλά πλαστικά συντελεστών. Οι σωλήνες με μια αδιάβροχη ένωση πλήρωσης. Οι σωλήνες (και υλικά πληρώσεως) είναι προσαραγμένοι γύρω από ένα FRP (η ίνα ενίσχυσε το πλαστικό) ως μη μεταλλικό κεντρικό μέλος δύναμης σε έναν συμπαγή και κυκλικό πυρήνα καλωδίων. Μετά από το καλώδιο τον πυρήνα γεμίζουν με την πλήρωση της ένωσης. καλύπτεται με τη λεπτή εσωτερική θήκη PE (πολυαιθυλένιο). Αφότου εφαρμόζεται το προσαραγμένο στρώμα των νημάτων aramid πέρα από την εσωτερική θήκη ως μέλος δύναμης, το καλώδιο ολοκληρώνεται με το PE ή (αντι-ακολουθώντας) στην εξωτερική θήκη.
Χαρακτηριστικά γνωρίσματα
* Ενιαίο ενισχυμένο ίνα πλαστικό ως κεντρικό μέλος δύναμης, χαλαρή ένωση πλήρωσης σωλήνων
* Μπορεί να εγκατασταθεί χωρίς αποκλεισμό της δύναμης
* Ελαφριά και μικρή διάμετρος που μειώνει το φορτίο που προκαλούνται από τον πάγο και τον αέρα και το φορτίο στους πύργους και backprops
* Μήκη 100m/200m/300m/400m μεγάλης έκτασης
* Καλή απόδοση της εκτατής δύναμης και της θερμοκρασίας
* Ο κύκλος ζωής σχεδίου είναι 30 έτη, η ειδική ένωση πλήρωσης σωλήνων εξασφαλίζει μια κρίσιμη προστασία της ίνας.

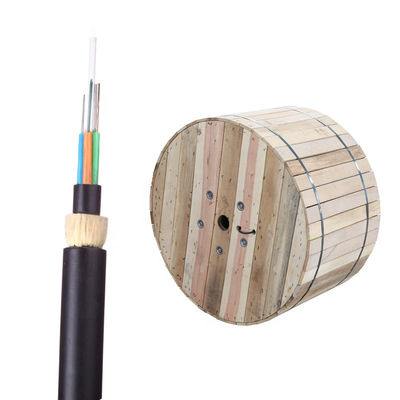

* Συσκευασία: 2~4km/ξύλινο τύμπανο εξαγωγής
Οπτικά χαρακτηριστικά
| Στοιχεία | Μονάδα | Προδιαγραφή | |
| G652D | |||
| Διάμετρος τομέων τρόπου | 1310nm | um | 9.2±0.4 |
| 1550nm | um | 10.4±0.5 | |
| Διάμετρος επένδυσης | um | 124.8±0.7 | |
| Μη-κυκλικότητα επένδυσης | % | ≤0.7 | |
| Concentricity πυρήνας-επένδυσης λάθος | um | ≤0.5 | |
| Διάμετρος επιστρώματος | um | 245±5 | |
| Μη-κυκλικότητα επιστρώματος | % | ≤6.0 | |
| Επένδυση-επένδυση Concentricity του λάθους | um | ≤12 | |
| Μήκος κύματος διακοπών καλωδίων | NM | acc≤1260 | |
| Μείωση (μέγιστο) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
Τεχνικά στοιχεία
|
Έκταση: 100m |
Τύπος καλωδίων |
60core διπλό σακάκι ADSS |
|
δομικός παράμετρος |
Κεντρικά τμήματα δύναμης: FRP |
Διάμετρος: 2.1mm |
|
Χαλαρός σωλήνας (ζελατίνα που γεμίζουν) |
Εξωτερική διάμετρος: 1.8mm |
|
|
PE εσωτερικών θηκών |
Πάχος: 0.9mm |
|
|
εξωτερικό PE θηκών |
Πάχος: 1.8mm |
|
|
Τεχνικός παράμετρος |
εξωτερική διάμετρος του καλωδίου |
12.3mm |
|
διατομική περιοχή καλωδίων |
95.03 mm2 |
|
|
Πρότυπο ινών |
G.652D |
|
|
Βάρος του καλωδίου |
150kg/km |
|
|
Εκτιμημένη εκτατή δύναμη (RTS) |
kn 10 |
|
|
Minmum ένταση (ΧΑΛΙ) |
4kn |
|
|
EDS |
3.2kn |
|
|
Ε-συντελεστής |
12.1 kn/mm2 |
|
|
Συντελεστής της θερμικής επέκτασης |
1.9 10-6/°C |
|
|
Αντίσταση Cruss |
Μακροπρόθεσμο: 1100 n/100mm |
|
|
βραχυπρόθεσμο: 2200 n/100mm |
||
|
Η άδεια έκαμψε την ακτίνα |
Μακροπρόθεσμο (κατά την τρέξιμο) 220 χιλ. |
|
|
Βραχυπρόθεσμο (κατά την τοποθέτηση) 360 χιλ. |
Δομή και τεχνικές προδιαγραφές adss-DJ (έκταση 50500m)
|
Ref.Outer Διάμετρος (χιλ.) |
Ref.Weight kg/km) |
Rec.DailyMax. Εργασία Ένταση (kN) |
Max Επιτρεπόμενος Εργασία Ένταση [kN) |
Σπάσιμο Δύναμη (kN) |
Δύναμη Μέλος CSA. (kN/mm2) |
Modulusof Ελαστικότητα CSA kNmm2) [ |
Θερμότητα Επέκταση Συντελεστής (X10-6/K) |
SuitableSpan Μετρητής ABICP |
||||
|
PE |
|
|
||||||||||
|
12.5 |
125 |
136 |
1.5 |
4 |
10 |
4.6 |
7.6 |
1.8 |
160 |
100 |
140 |
100 |
|
13.0 |
132 |
142 |
2.25 |
6 |
15 |
7.6 |
8.3 |
1.5 |
230 |
150 |
200 |
150 |
|
13.3 |
137 |
148 |
3.0 |
8 |
20 |
10.35 |
9.45 |
1.3 |
300 |
200 |
290 |
200 |
|
13.6 |
145 |
156 |
3.6 |
10 |
24 |
13.8 |
10.8 |
1.2 |
370 |
250 |
350 |
250 |
|
13.8 |
147 |
159 |
4.5 |
12 |
30 |
14.3 |
11.8 |
1.0 |
420 |
280 |
400 |
280 |
|
14.5 |
164 |
177 |
5.4 |
15 |
36 |
18.4 |
13.6 |
0,9 |
480 |
320 |
460 |
320 |
|
14.9 |
171 |
185 |
6.75 |
18 |
45 |
22.0 |
16.4 |
0,6 |
570 |
380 |
550 |
380 |
|
15.1 |
179 |
193 |
7.95 |
22 |
53 |
26.4 |
18.0 |
0,3 |
670 |
460 |
650 |
460 |
|
15.5 |
190 |
204 |
9.0 |
26 |
|60 |
32.2 |
19.1 |
0,1 |
750 |
530 |
750 |
510 |
Το προϊόν παρουσιάζει
Εφαρμογή
Κατάλληλος για την κεραία που βάζει τη μέθοδο
Αποθήκευση/λειτουργούσα θερμοκρασία: -40℃~+70℃
Λεπτομέρεια συσκευασίας
A.Company όνομα
B.Gross/Net βάρος
C.Fiber τύπος
D.Cable μήκος
