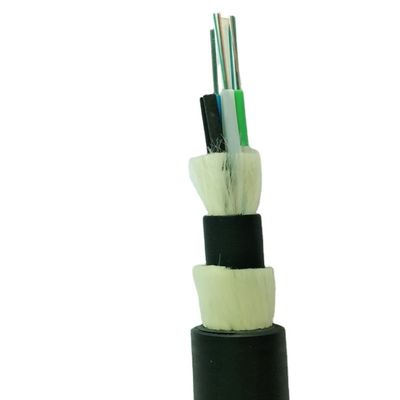

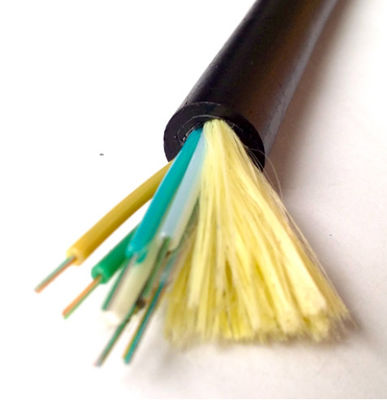

Εξωτερικό MultiMode/SingleMode 4 8 12 24 48 Κεντρικό καλώδιο οπτικών ινών ADSS
Υπεύθυνος : JQ CABLE
Τηλεφωνικό νούμερο : +8618122383351
Whatsapp : +8618122383351
| Ποσότητα παραγγελίας min : | 1km | Συσκευασία λεπτομέρειες : | Ξύλινο τύμπανο |
|---|---|---|---|
| Χρόνος παράδοσης : | 3-5 ημέρες, εξαρτάται από την ποσότητα διαταγής | Όροι πληρωμής : | L/C, T/T, Western Union, Alipay |
| Δυνατότητα προσφοράς : | 4500 το μήνα |
| Τόπος καταγωγής: | Κίνα | Μάρκα: | Jiqian |
|---|---|---|---|
| Πιστοποίηση: | ISO9001 CE ROHS FCC | Αριθμό μοντέλου: | Adss-24B1 |
|
Λεπτομερής ενημέρωση |
|||
| Τόπος καταγωγής: | GuangZhou, Κίνα | Εμπορικό σήμα καλωδίων: | Jiqian |
|---|---|---|---|
| αριθμός αγωγού: | ≥ 10 | Cettification: | ISO9001 FCC CE ROHS |
| Κατασκευαστής: | ναι | Εφαρμογή: | Υπερυψωμένος |
| Εξωτερική θήκη: | PE | Αριθμός ίνας: | 2-288 |
| Θερμοκρασία αποθήκευσης και χρήσης: | -40℃ σε +70℃. | ||
| Επισημαίνω: | καλώδιο οπτικών ινών 250µm ADSS,Αντι ακολουθώντας καλώδιο οπτικών ινών ADSS |
||
Περιγραφή προϊόντων
Ειδικός (αντι-ακολουθώντας) στο εξωτερικό καλώδιο οπτικών ινών διάβρωσης ADSS θηκών ισχυρό ηλεκτρικό

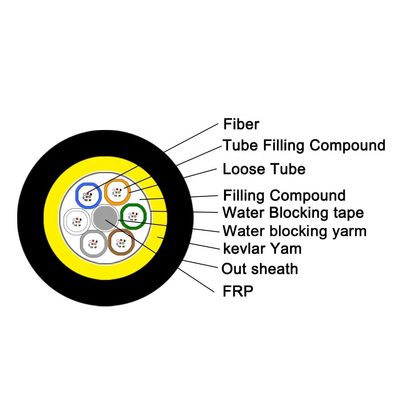

Το οπτικό καλώδιο ADSS υιοθετεί μια χαλαρή προσαραγμένη σωλήνας δομή. Η οπτική ίνα 250µm είναι τυλιγμένη σε έναν χαλαρό σωλήνα φιαγμένο από υψηλό υλικό συντελεστών,
και το χαλαρό σωλήνα γεμίζουν με την αδιάβροχη ένωση. Ο χαλαρός σωλήνας (και το σχοινί πλήρωσης) είναι στριμμένοι γύρω από το μη μεταλλικό κεντρικό πυρήνα ενίσχυσης (FRP) για να διαμορφώσουν έναν συμπαγή πυρήνα καλωδίων, και τα κενά στον πυρήνα καλωδίων καλύπτονται με το εμποδίζοντας λίπος νερού. Ο πυρήνας καλωδίων εξωθείται σε μια εσωτερική θήκη πολυαιθυλενίου (PE), κατόπιν προσαραγμένος για να ενισχύσει την ίνα aramid, και τελικά έχει ολοκληρώσει από το πολυαιθυλένιο (PE)
Το σχέδιο του οπτικού καλωδίου ADSS εξετάζει πλήρως την πραγματική κατάσταση των ηλεκτροφόρων καλωδίων και είναι κατάλληλο για τα διαφορετικά επίπεδα υψηλής τάσεως γραμμών μετάδοσης δύναμης. Για τα ηλεκτροφόρα καλώδια 10kV και 35kV, η θήκη πολυαιθυλενίου (PE) μπορεί να χρησιμοποιηθεί για τα ηλεκτροφόρα καλώδια 110kV και 220kV, το κρεμώντας σημείο καλωδίων πρέπει να καθοριστεί με τον υπολογισμό της διανομής έντασης ηλεκτρικών πεδίων και η ηλεκτρική ακολουθώντας (AT) εξωτερική θήκη πρέπει να χρησιμοποιηθεί. Συγχρόνως, το ποσό ίνας aramid και η τέλεια διαδικασία προσάραξης έχουν ως σκοπό προσεκτικά να καλύψουν τις απαιτήσεις εφαρμογής των διαφορετικών εκτάσεων.
Χαρακτηριστικά γνωρίσματα
Δομή και τεχνικές προδιαγραφές adss-SJ (50150M)
| Παρ. εξωτερική Διάμετρος (χιλ.) |
Βάρος παρ. (kg/km) |
REC. Καθημερινό μέγιστο. (kN) |
Max επιτρεπόμενος Ένταση εργασίας (kN) |
Σπάσιμο Δύναμη (kN) |
Δύναμη Μέλος CSA (mm2) |
Συντελεστής (kN/mm2) |
Θερμότητα Επέκταση Συντελεστής (x10- 6/K) |
Κατάλληλη έκταση Μετρητής |
||||
| Σακάκι PE | Στο σακάκι | Α | Β | Γ | Δ | |||||||
| 11 | 110 | 120 | 1.0 | 2.5 | 8 | 3.0 | 6.6 | 2.1 | 120 | 80 | 100 | 80 |
| 11.5 | 115 | 125 | 1.5 | 4 | 10 | 4.5 | 7.3 | 1.8 | 180 | 120 | 150 | 120 |
| 12 | 120 | 130 | 2.5 | 6 | 15 | 7.5 | 8.3 | 1.5 | 250 | 150 | 290 | 150 |
Δομή και τεχνικές προδιαγραφές adss-DJ (50750M)
| Παρ. εξωτερική Διάμετρος (χιλ.) |
Βάρος παρ. (kg/km) |
REC. Καθημερινό μέγιστο. (kN) |
Max επιτρεπόμενος Ένταση εργασίας (kN) |
Σπάσιμο Δύναμη (kN) |
Δύναμη Μέλος CSA (mm2) |
Συντελεστής (kN/mm2) |
Θερμότητα Επέκταση Συντελεστής (x10- 6/K) |
Κατάλληλη έκταση Μετρητής |
||||
| Σακάκι PE | Στο σακάκι | Α | Β | Γ | Δ | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
| 13.0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
| 13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 | 420 | 280 | 400 | 280 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0,9 | 480 | 320 | 460 | 320 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22.0 | 16.4 | 0,6 | 570 | 380 | 550 | 380 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18.0 | 0,3 | 670 | 460 | 650 | 460 |
| 15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0,1 | 750 | 530 | 750 | 510 |
Οπτικό χαρακτηριστικό
|
Τύπος ινών |
Μείωση (+20℃) |
Εύρος ζώνης |
Αριθμητικό άνοιγμα |
Κομμένο μήκος κύματος οπτικών καλωδίων |
||||
|---|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
|||
| G.652 | - | - | ≤0.36dB/km | ≤0.22dB/km | - | - | - | ≤1260nm |
| G.655 | - | - | ≤0.40dB/km | ≤0.23dB/km | - | - | - | ≤1450nm |
| 50/125µm | ≤3.3dB/km | ≤1.2dB/km | - | - | ≥500MHz·χλμ | ≥500MHz·χλμ | 0.200±0.015 NA | - |
| 62.5/125µm | ≤3.5dB/km | ≤1.2dB/km | - | - | ≥200MHz·χλμ | ≥500MHz·χλμ | 0.275±0.015 NA | - |
Εφαρμογή: Αυτοφερόμενα γενικά έξοδα
Συσκευασία:
