ADSS όλο το διηλεκτρικό ενιαίο καλώδιο οπτικών ινών τρόπου για την υπαίθρια κεραία

Ποσότητα παραγγελίας min : 1km Συσκευασία λεπτομέρειες : Ξύλινο τύμπανο
Χρόνος παράδοσης : 3-5 ημέρες, εξαρτάται από την ποσότητα διαταγής Όροι πληρωμής : L/C, T/T, Western Union, Alipay
Δυνατότητα προσφοράς : 4500 το μήνα
Μάρκα: Jiqian Πιστοποίηση: ISO9001 CE ROHS FCC
Αριθμό μοντέλου: Adss-24B1

Λεπτομερής ενημέρωση

Τόπος καταγωγής: GuangZhou, Κίνα Εμπορικό σήμα καλωδίων: Jiqian
αριθμός αγωγού: ≥ 10 Cettification: ISO9001 FCC CE ROHS
Κατασκευαστής: ναι Εφαρμογή: Υπερυψωμένος
Εξωτερική θήκη: PE Αριθμός ίνας: 2-288
Θερμοκρασία αποθήκευσης και χρήσης: -40℃ σε +70℃.
Υψηλό φως:

Εναέριο καλώδιο οπτικών ινών ADSS

,

καλώδιο οπτικών ινών 250µm ADSS

Περιγραφή προϊόντων

Όλος-διηλεκτρικός ενιαίος τρόπος 24 ADSS οπτικό καλώδιο ινών πυρήνων για την υπαίθρια κεραία

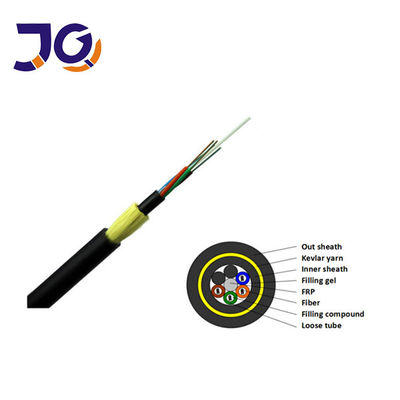

Το οπτικό καλώδιο ADSS υιοθετεί μια χαλαρή προσαραγμένη σωλήνας δομή. Η οπτική ίνα 250µm είναι τυλιγμένη σε έναν χαλαρό σωλήνα φιαγμένο από υψηλό υλικό συντελεστών,

και το χαλαρό σωλήνα γεμίζουν με την αδιάβροχη ένωση. Ο χαλαρός σωλήνας (και το σχοινί πλήρωσης) είναι στριμμένοι γύρω από το μη μεταλλικό κεντρικό πυρήνα ενίσχυσης (FRP) για να διαμορφώσουν έναν συμπαγή πυρήνα καλωδίων, και τα κενά στον πυρήνα καλωδίων καλύπτονται με το εμποδίζοντας λίπος νερού. Ο πυρήνας καλωδίων εξωθείται σε μια εσωτερική θήκη πολυαιθυλενίου (PE), κατόπιν προσαραγμένος για να ενισχύσει την ίνα aramid, και τελικά έχει ολοκληρώσει από το πολυαιθυλένιο (PE)



ADSS όλο το διηλεκτρικό ενιαίο καλώδιο οπτικών ινών τρόπου για την υπαίθρια κεραία 0





Το σχέδιο του οπτικού καλωδίου ADSS εξετάζει πλήρως την πραγματική κατάσταση των ηλεκτροφόρων καλωδίων και είναι κατάλληλο για τα διαφορετικά επίπεδα υψηλής τάσεως γραμμών μετάδοσης δύναμης. Για τα ηλεκτροφόρα καλώδια 10kV και 35kV, η θήκη πολυαιθυλενίου (PE) μπορεί να χρησιμοποιηθεί για τα ηλεκτροφόρα καλώδια 110kV και 220kV, το κρεμώντας σημείο καλωδίων πρέπει να καθοριστεί με τον υπολογισμό της διανομής έντασης ηλεκτρικών πεδίων και η ηλεκτρική ακολουθώντας (AT) εξωτερική θήκη πρέπει να χρησιμοποιηθεί. Συγχρόνως, το ποσό ίνας aramid και η τέλεια διαδικασία προσάραξης έχουν ως σκοπό προσεκτικά να καλύψουν τις απαιτήσεις εφαρμογής των διαφορετικών εκτάσεων.



Χαρακτηριστικά γνωρίσματα

1. Χαμηλός - η μείωση, το χαμηλό κατάλληλο σχέδιο διασποράς και ο ακριβής υπερβολικός έλεγχος μήκους κάνουν το καλώδιο να έχει σημαντικό
2. μηχανική και περιβαλλοντική απόδοση. 3. Η μη μεταλλική κατασκευή κάνει το καλώδιο να αντισταθεί στην ηλεκτρομαγνητική παρέμβαση καλά. 4. Το υψηλής αντοχής νήμα aramid ως μέλος δύναμης εξασφαλίζει υψηλή εκτατή αντίσταση, μικρή διάμετρος και ελαφρύς του καλωδίου, που εγκαθιστά για τις διαφορετικές καιρικές συνθήκες και τις διαφορετικές εκτάσεις εγκαταστάσεων. 5. Ειδικός (αντι-ακολουθώντας) στην εξωτερική θήκη (προαιρετική) προσφέρει την καλή ηλεκτρο-διάβρωση αντιστεμένος στην απόδοση.



Δομή και τεχνικές προδιαγραφές adss-SJ (50150M)

Παρ. εξωτερική
Διάμετρος
(χιλ.)
Βάρος παρ.
(kg/km)

REC. Καθημερινό μέγιστο.
Ένταση εργασίας

(kN)

Max επιτρεπόμενος
Ένταση εργασίας
(kN)

Σπάσιμο

Δύναμη

(kN)

Δύναμη

Μέλος

CSA

(mm2)

Συντελεστής
Ελαστικότητα
CSA

(kN/mm2)

Θερμότητα

Επέκταση

Συντελεστής

(x10- 6/K)

Κατάλληλη έκταση
Μετρητής
Σακάκι PE Στο σακάκι Α Β Γ Δ
11 110 120 1.0 2.5 8 3.0 6.6 2.1 120 80 100 80
11.5 115 125 1.5 4 10 4.5 7.3 1.8 180 120 150 120
12 120 130 2.5 6 15 7.5 8.3 1.5 250 150 290 150



Δομή και τεχνικές προδιαγραφές adss-DJ (50750M)

Παρ. εξωτερική
Διάμετρος
(χιλ.)
Βάρος παρ.
(kg/km)

REC. Καθημερινό μέγιστο.
Ένταση εργασίας

(kN)

Max επιτρεπόμενος
Ένταση εργασίας
(kN)

Σπάσιμο

Δύναμη

(kN)

Δύναμη

Μέλος

CSA

(mm2)

Συντελεστής
Ελαστικότητα
CSA

(kN/mm2)

Θερμότητα

Επέκταση

Συντελεστής

(x10- 6/K)

Κατάλληλη έκταση
Μετρητής
Σακάκι PE Στο σακάκι Α Β Γ Δ
12.5 125 136 1.5 4 10 4.6 7.6 1.8 160 100 140 100
13.0 132 142 2.25 6 15 7.6 8.3 1.5 230 150 200 150
13.3 137 148 3.0 8 20 10.35 9.45 1.3 300 200 290 200
13.6 145 156 3.6 10 24 13.8 10.8 1.2 370 250 350 250
13.8 147 159 4.5 12 30 14.3 11.8 1.0 420 280 400 280
14.5 164 177 5.4 15 36 18.4 13.6 0,9 480 320 460 320
14.9 171 185 6.75 18 45 22.0 16.4 0,6 570 380 550 380
15.1 179 193 7.95 22 53 26.4 18.0 0,3 670 460 650 460
15.5 190 204 9.0 26 60 32.2 19.1 0,1 750 530 750 510



Οπτικό χαρακτηριστικό



Τύπος ινών

Μείωση

(+20℃)

Εύρος ζώνης

Αριθμητικό άνοιγμα

Κομμένο μήκος κύματος οπτικών καλωδίων

@850nm

@1300nm

@1310nm

@1550nm

@850nm

@1300nm

G.652 - - ≤0.36dB/km ≤0.22dB/km - - - ≤1260nm
G.655 - - ≤0.40dB/km ≤0.23dB/km - - - ≤1450nm
50/125µm ≤3.3dB/km ≤1.2dB/km - - ≥500MHz·χλμ ≥500MHz·χλμ 0.200±0.015 NA -
62.5/125µm ≤3.5dB/km ≤1.2dB/km - - ≥200MHz·χλμ ≥500MHz·χλμ 0.275±0.015 NA -



Εφαρμογή: Αυτοφερόμενα γενικά έξοδα



Συσκευασία:

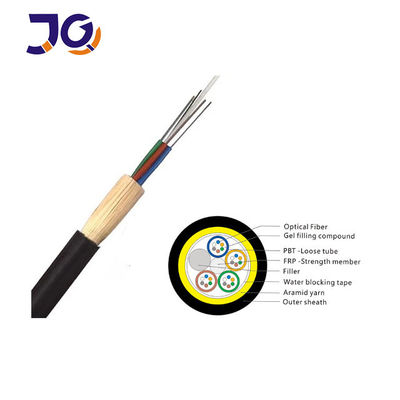

ADSS όλο το διηλεκτρικό ενιαίο καλώδιο οπτικών ινών τρόπου για την υπαίθρια κεραία 1
