Μονάχα κάλυψη ADSS Δοχείο οπτικών ινών 80m 100m 120m Span
Υπεύθυνος : JQ CABLE
Τηλεφωνικό νούμερο : +8618122383351
Whatsapp : +8618122383351
| Ποσότητα παραγγελίας min : | 1km | Συσκευασία λεπτομέρειες : | Ξύλινο τύμπανο |
|---|---|---|---|
| Χρόνος παράδοσης : | 3-5 ημέρες, εξαρτάται από την ποσότητα διαταγής | Όροι πληρωμής : | L/C, T/T, Western Union, Alipay |
| Δυνατότητα προσφοράς : | 4500 το μήνα |
| Τόπος καταγωγής: | ΚΙΝΑ | Μάρκα: | Jiqian |
|---|---|---|---|
| Πιστοποίηση: | ISO 9001/CE/ROHS/FCC | Αριθμό μοντέλου: | Adss-24B1 |
|
Λεπτομερής ενημέρωση |
|||
| Τόπος καταγωγής: | guangzhou, Κίνα | Εμπορικό σήμα καλωδίων: | Jiqian |
|---|---|---|---|
| αριθμός αγωγού: | ≥ 10 | Cettification: | ISO 9001/CE/ROHS/FCC |
| Κατασκευαστής: | Ναι | Εφαρμογή: | Υπερυψωμένος |
| Εξωτερική θήκη: | PE | Αριθμός ίνας: | 2-288 |
| Θερμοκρασία αποθήκευσης και χρήσης: | -40℃ σε +70℃. | ||
| Επισημαίνω: | Εναέριο καλώδιο οπτικών ινών ADSS,Υπαίθριο καλώδιο οπτικών ινών ADSS |
||
Περιγραφή προϊόντων

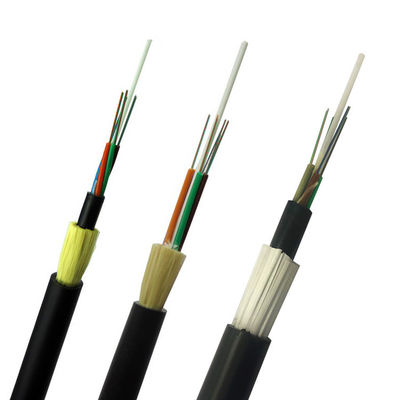

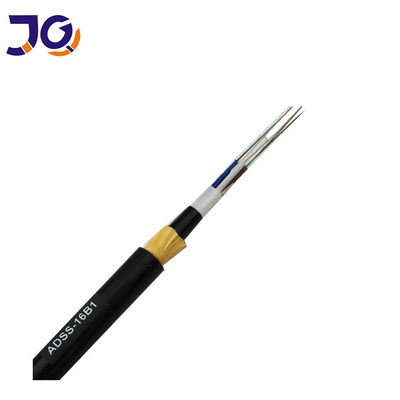

Χονδρικό ενιαίο καλώδιο 24 οπτικών ινών τρόπου υπαίθρια εναέρια οπτική ίνα καλωδίων πυρήνων adss

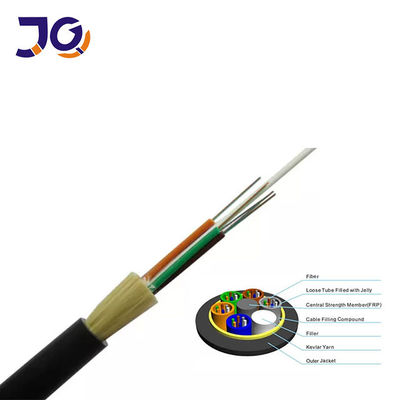

Το καλώδιο ADSS είναι ο χαλαρός σωλήνας που προσαράσσουν. Οι ίνες, 250μm, τοποθετούνται σε έναν χαλαρό σωλήνα φιαγμένο από υψηλά πλαστικά συντελεστών.
Τους σωλήνες γεμίζουν με μια αδιάβροχη ένωση πλήρωσης. Οι σωλήνες (και υλικά πληρώσεως) είναι προσαραγμένοι γύρω από ένα FRP
(Η ίνα ενίσχυσε το πλαστικό) ως μη μεταλλικό κεντρικό μέλος δύναμης σε έναν συμπαγή και κυκλικό πυρήνα καλωδίων.
Μετά από το καλώδιο τον πυρήνα γεμίζουν με την πλήρωση της ένωσης. καλύπτεται με τη λεπτή εσωτερική θήκη PE (πολυαιθυλένιο).
Μετά από το προσαραγμένο στρώμα του aramid τα νήματα εφαρμόζονται πέρα από την εσωτερική θήκη ως μέλος δύναμης,
το καλώδιο ολοκληρώνεται με το PE ή (αντι-ακολουθώντας) στην εξωτερική θήκη.
Χαρακτηριστικά γνωρίσματα
• Μπορέστε να εγκατασταθείτε χωρίς να κόψει τη δύναμη
• Ελαφριά και μικρή διάμετρος καλωδίων, που μειώνει τον αντίκτυπο του πάγου, τον αέρα και το φορτίο στον πύργο και την υποστήριξη
• Η μεγάλη έκταση, η μέγιστη έκταση είναι περισσότερα από 1000 μέτρα
• Έχει τις άριστα εκτατά ιδιότητες και τα χαρακτηριστικά θερμοκρασίας
• Υπολογιζόμενη διάρκεια ζωής 30 έτη
Δομή και τεχνικές προδιαγραφές adss-SJ (50150M)
| Παρ. εξωτερική Διάμετρος (χιλ.) |
Βάρος παρ. (kg/km) |
REC. Καθημερινό μέγιστο. (kN) |
Max επιτρεπόμενος Ένταση εργασίας (kN) |
Σπάσιμο Δύναμη (kN) |
Δύναμη Μέλος CSA (mm2) |
Συντελεστής (kN/mm2) |
Θερμότητα Επέκταση Συντελεστής (x10- 6/K) |
Κατάλληλη έκταση Μετρητής |
||||
| Σακάκι PE | Στο σακάκι | Α | Β | Γ | Δ | |||||||
| 11 | 110 | 120 | 1.0 | 2.5 | 8 | 3.0 | 6.6 | 2.1 | 120 | 80 | 100 | 80 |
| 11.5 | 115 | 125 | 1.5 | 4 | 10 | 4.5 | 7.3 | 1.8 | 180 | 120 | 150 | 120 |
| 12 | 120 | 130 | 2.5 | 6 | 15 | 7.5 | 8.3 | 1.5 | 250 | 150 | 290 | 150 |
Δομή και τεχνικές προδιαγραφές adss-DJ (50750M)
| Παρ. εξωτερική Διάμετρος (χιλ.) |
Βάρος παρ. (kg/km) |
REC. Καθημερινό μέγιστο. (kN) |
Max επιτρεπόμενος Ένταση εργασίας (kN) |
Σπάσιμο Δύναμη (kN) |
Δύναμη Μέλος CSA (mm2) |
Συντελεστής (kN/mm2) |
Θερμότητα Επέκταση Συντελεστής (x10- 6/K) |
Κατάλληλη έκταση Μετρητής |
||||
| Σακάκι PE | Στο σακάκι | Α | Β | Γ | Δ | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
| 13.0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
| 13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 | 420 | 280 | 400 | 280 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0,9 | 480 | 320 | 460 | 320 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22.0 | 16.4 | 0,6 | 570 | 380 | 550 | 380 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18.0 | 0,3 | 670 | 460 | 650 | 460 |
| 15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0,1 | 750 | 530 | 750 | 510 |
Οπτικό χαρακτηριστικό
|
Τύπος ινών |
Μείωση (+20℃) |
Εύρος ζώνης |
Αριθμητικό άνοιγμα |
Κομμένο μήκος κύματος οπτικών καλωδίων |
||||
|---|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
|||
| G.652 | - | - | ≤0.36dB/km | ≤0.22dB/km | - | - | - | ≤1260nm |
| G.655 | - | - | ≤0.40dB/km | ≤0.23dB/km | - | - | - | ≤1450nm |
| 50/125µm | ≤3.3dB/km | ≤1.2dB/km | - | - | ≥500MHz·χλμ | ≥500MHz·χλμ | 0.200±0.015 NA | - |
| 62.5/125µm | ≤3.5dB/km | ≤1.2dB/km | - | - | ≥200MHz·χλμ | ≥500MHz·χλμ | 0.275±0.015 NA | - |
Εφαρμογή: Αυτοφερόμενα γενικά έξοδα
