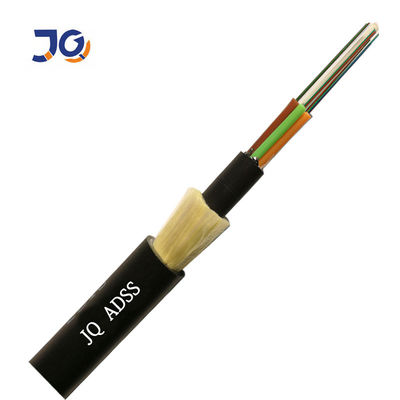

ADSS υπαίθριο G65D υπερυψωμένα 48 εναέριο καλώδιο τρόπου 96 πυρήνων SM ενιαίο
Υπεύθυνος : Philip
Τηλεφωνικό νούμερο : +8613422342788
Whatsapp : +8613422342788
| Ποσότητα παραγγελίας min : | 1km | Συσκευασία λεπτομέρειες : | Ξύλινο τύμπανο |
|---|---|---|---|
| Χρόνος παράδοσης : | 5-8 ημέρες εργασίας | Όροι πληρωμής : | L/C, T/T, Western Union |
| Δυνατότητα προσφοράς : | 4500km το μήνα |
| Τόπος καταγωγής: | Guangzhou | Μάρκα: | JQ/OEM |
|---|---|---|---|
| Πιστοποίηση: | ISO9001 ROHS CE-EMC FCC SDOC | Αριθμό μοντέλου: | Adss-48B1 |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος ινών: | YOFC ή Fiberhome ως αίτημα | Αρίθμηση ινών: | πυρήνας 4 -144 |
|---|---|---|---|
| Χρώμα: | Ο Μαύρος, που προσαρμόζεται | Μήκος: | 2km ή προσαρμοσμένο μήκος |
| Υλικό σακακιών: | PE ή | Όνομα: | Καλώδιο οπτικής ίνας ADSS |
| Μέλος δύναμης: | Κεντρικό μέλος δύναμης FRP | Λειτουργούσα θερμοκρασία: | -40 ~ +60 Γ |
| Έκταση: | 100m 200m 300m 400m 500m Spam | Εγκατάσταση: | αυτοφερόμενη κεραία |
| Υψηλό φως: | 48 καλώδιο οπτικών ινών πυρήνων ADSS,καλώδιο οπτικών ινών έκτασης ADSS 500m,48 καλώδιο πυρήνων ADSS ofc |
||
Περιγραφή προϊόντων
24 καλώδιο 100m οπτικών ινών πυρήνων ADSS έκταση 200m 300m 400m 500m
Προδιαγραφή ADSS
|

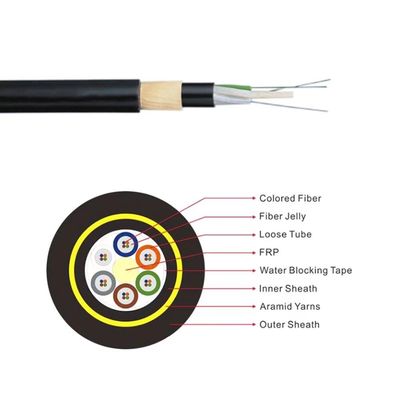

Δομή καλωδίων |
όνομα | Adss-48b1-pe-100 |
|
FRP Το κέντρο ενισχύει το μέλος |
2.0mm | |
|
ένωση πλήρωσης ινών |
2.2±0.1mm | |
|
PE έξω από το πάχος |
1.8±0.2mm | |
|
Διάμετρος καλωδίων |
10.0±0.3mm | |
| βάρος καλωδίων | 85±10%kg/km | |
| Χαλαρός σωλήνας nurmber | 4Fo | |
|
αρίθμηση ινών του σωλήνα |
12fibers | |
|
Χαλαρό χρώμα σωλήνων |
Μπλε, πορτοκάλι, πράσινος, καφετί,
|
|
|
Χρώμα οπτικής ίνας |
Μπλε, πορτοκάλι, πράσινος, καφετής, γκρίζος, φυσικός, κόκκινος, μαύρος, κίτρινος, πορφυρός, ρόδινο, Aqua. |
Περιγραφή προϊόντων

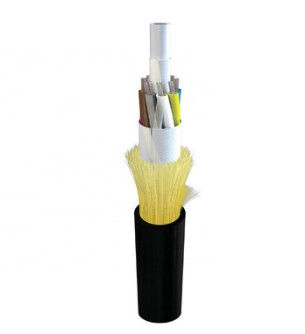

Το καλώδιο ADSS είναι ο χαλαρός σωλήνας που προσαράσσουν. Οι ίνες, 250μm, τοποθετούνται σε έναν χαλαρό σωλήνα φιαγμένο από υψηλά πλαστικά συντελεστών. Οι σωλήνες με μια αδιάβροχη ένωση πλήρωσης. Οι σωλήνες (και υλικά πληρώσεως) είναι προσαραγμένοι γύρω από ένα FRP (η ίνα ενίσχυσε το πλαστικό) ως μη μεταλλικό κεντρικό μέλος δύναμης σε έναν συμπαγή και κυκλικό πυρήνα καλωδίων. Μετά από το καλώδιο τον πυρήνα γεμίζουν με την πλήρωση της ένωσης. καλύπτεται με τη λεπτή εσωτερική θήκη PE (πολυαιθυλένιο). Αφότου εφαρμόζεται το προσαραγμένο στρώμα των νημάτων aramid πέρα από την εσωτερική θήκη ως μέλος δύναμης, το καλώδιο ολοκληρώνεται με το PE ή (αντι-ακολουθώντας) στην εξωτερική θήκη.
Χαρακτηριστικά γνωρίσματα
Η αντίσταση και η ευελιξία συντριβής, τα ακόλουθα μέτρα λαμβάνονται για να εξασφαλίσουν το καλώδιο υδατοστεγές
100% πλήρωση πυρήνων καλωδίων, χαλαρή ένωση πλήρωσης σωλήνων
Καλή μηχανική και εκτέλεση θερμοκρασίας
Υψηλής αντοχής χαλαρός σωλήνας που είναι υδρόλυση ανθεκτική
Η ειδική ένωση πλήρωσης σωλήνων εξασφαλίζει μια κρίσιμη προστασία της ίνας
Ενιαίο ενισχυμένο ίνα πλαστικό ως κεντρικό μέλος δύναμης
Εφαρμογή
Κατάλληλος για την κεραία που βάζει τη μέθοδο
Αποθήκευση/λειτουργούσα θερμοκρασία: -40℃~+70℃
Οπτικά χαρακτηριστικά
| Στοιχεία | Μονάδα | Προδιαγραφή | |
| G652D | |||
| Διάμετρος τομέων τρόπου | 1310nm | um | 9.2±0.4 |
| 1550nm | um | 10.4±0.5 | |
| Διάμετρος επένδυσης | um | 124.8±0.7 | |
| Μη-κυκλικότητα επένδυσης | % | ≤0.7 | |
| Concentricity πυρήνας-επένδυσης λάθος | um | ≤0.5 | |
| Διάμετρος επιστρώματος | um | 245±5 | |
| Μη-κυκλικότητα επιστρώματος | % | ≤6.0 | |
| Επένδυση-επένδυση Concentricity του λάθους | um | ≤12 | |
| Μήκος κύματος διακοπών καλωδίων | NM | acc≤1260 | |
| Μείωση (μέγιστο) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
4-144 καλώδιο οπτικών ινών πυρήνων ADSS
|
Ίνα αρίθμηση |
Δομή |
Ίνες ανά σωλήνα |
Χαλαρός σωλήνας διάμετρος (χιλ.) |
Διάμετρος CSM διάμετρος του /pad (χιλ.) |
Ονομαστικό πάχος από το εξωτερικό σακάκι (χιλ.) |
Διάμετρος καλωδίων (χιλ.) |
Καλώδιο Βάρος (kg/km) |
| 4 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 81 |
| 6 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 81 |
| 8 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 82 |
| 12 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 82 |
| 24 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 83 |
| 36 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 84 |
| 48 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1.7 | 11.1±0.5 | 93 |
| 72 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1.7 | 11.1±0.5 | 95 |
| 96 | 1+8 | 12 | 2.2±0.1 | 3.0/3.9 | 1.7 | 12.5±0.5 | 122 |
| 144 | 1+12 | 12 | 2.2±0.1 | 3.5/6.4 | 1.7 | 15.5±0.5 | 185 |
Λεπτομέρεια συσκευασίας
