Μονάχα κάλυψη ADSS Δοχείο οπτικών ινών 80m 100m 120m Span
Υπεύθυνος : JQ CABLE
Τηλεφωνικό νούμερο : +8618122383351
Whatsapp : +8618122383351
| Ποσότητα παραγγελίας min : | 1km | Συσκευασία λεπτομέρειες : | ξύλινο τύμπανο |
|---|---|---|---|
| Χρόνος παράδοσης : | 5-8 ημέρες εργασίας | Όροι πληρωμής : | L/C, T/T, Western Union |
| Δυνατότητα προσφοράς : | 4500KM το μήνα |
| Τόπος καταγωγής: | Guangzhou | Μάρκα: | JQ/OEM |
|---|---|---|---|
| Πιστοποίηση: | ISO9001 ROHS CE-EMC FCC SDOC | Αριθμό μοντέλου: | Adss-48B1 |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος ινών: | YOFC ή Fiberhome ως αίτημα | Αρίθμηση ινών: | πυρήνας 4 -144 |
|---|---|---|---|
| Χρώμα: | Ο Μαύρος, που προσαρμόζεται | Μήκος: | προσαρμοσμένο μήκος |
| Υλικό σακακιών: | PE ή | Όνομα: | Καλώδιο οπτικής ίνας ADSS |
| Μέλος δύναμης: | Κεντρικό μέλος δύναμης FRP | Λειτουργούσα θερμοκρασία: | -40 ~ +60 Γ |
| Έκταση: | 50/100/200/300/400m | Εγκατάσταση: | αυτοφερόμενη κεραία |
| Επισημαίνω: | 144 αφαιρέστε τον πυρήνα όλο το διηλεκτρικό καλώδιο ADSS,FRP όλο το διηλεκτρικό καλώδιο ADSS,frp καλώδιο δύναμης adss OFC |
||
Περιγραφή προϊόντων

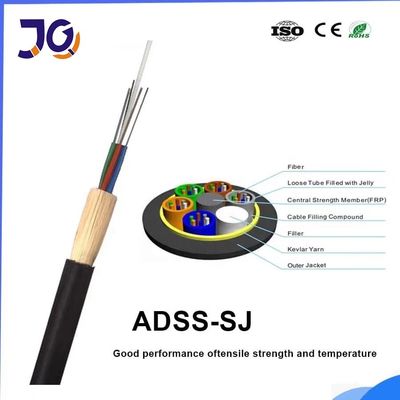

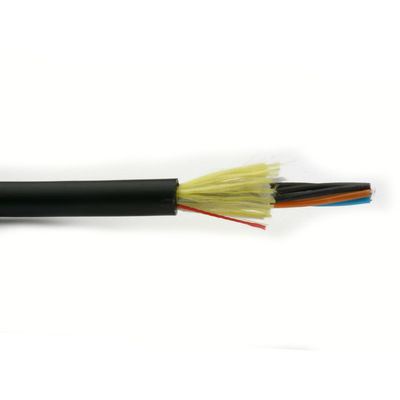

Όλη η διηλεκτρική έκταση 100M καλωδίων ινών ADSS με το αυτοφερόμενο εναέριο καλώδιο σακακιών PE
Περιγραφή προϊόντων
Το καλώδιο ADSS αποτελείται από μη μεταλλικοί υλικός και αυτοφερόμενος με την εναέρια γραμμή μετάδοσης δύναμης. Το υλικό αντίστασης έντασης είναι aramid νήμα με τις υψηλές ενότητες ελαστικότητας. Και η βελτιστοποίηση της δομής μπορεί να επεκτείνει το βάρος του καλωδίου και των μηχανικών και σωματικών ιδιοτήτων της κατάλληλα και να ελαχιστοποιήσει το φορτίο στον πύργο. Χαλαρή κατασκευή σωλήνων, ζελατίνα σωλήνων που συμπληρώνονται, στοιχεία (σωλήνες και ράβδοι υλικών πληρώσεως) και εμποδίζοντας νήμα νερού που τοποθετούνται επάνω γύρω από το μη μεταλλικό κεντρικό μέλος δύναμης, νήματα από πολυεστέρες που χρησιμοποιούνται για να δεσμεύσουν τον πυρήνα καλωδίων, εμποδίζοντας ταινία νερού που τυλίγεται κατά μήκος γύρω από τον πυρήνα καλωδίων, thenaramid νήμα που ενισχύονται και εξωτερικό φύλλο PE.
Χαρακτηριστικά
Βέλτιστη δομή καλωδίων, πλούσια σε ίνες πυκνότητα.
Η ακριβής ισορροπία μήκους ινών, εξασφαλίζει σταθερή απόδοση.
Κανένα πήκτωμα στον πυρήνα καλωδίων για τον εμποδίζοντας νερού, χαμηλό άνθρακα και φιλικός προς το περιβάλλον.
Καινοτομία δομών στη θήκη, που ενισχύει την απόδοση φυσήγματος.
Αποδεδειγμένο χαλαρό σχέδιο σωλήνων για την απόδοση
Μικρή διάμετρος, ελαφρύ και χαμηλό σχέδιο θηκών τριβής
Άριστο μήκος φυσήγματος και γρήγορη, ασφαλής και οικονομικώς αποδοτική εγκατάσταση
Σχέδιο Drycore για την άριστη απόδοση φραξίματος νερού και ευκολότερος χειρισμός
Η SZ που προσαράσσει το σχέδιο επιτρέπει την εύκολη πρόσβαση μέσος-έκτασης και απομονώνει τις ίνες από την εγκατάσταση και τις περιβαλλοντικές ακαμψίες
Εύκολες εγκατάσταση και αφαίρεση όταν χρειάζεται
Δείγματα
Εφαρμογή
Κατάλληλος για την κεραία που βάζει τη μέθοδο
Αποθήκευση/λειτουργούσα θερμοκρασία: -40℃~+70℃
Οπτικά χαρακτηριστικά
| Στοιχεία | Μονάδα | Προδιαγραφή | |
| G652D | |||
| Διάμετρος τομέων τρόπου | 1310nm | um | 9.2±0.4 |
| 1550nm | um | 10.4±0.5 | |
| Διάμετρος επένδυσης | um | 124.8±0.7 | |
| Μη-κυκλικότητα επένδυσης | % | ≤0.7 | |
| Concentricity πυρήνας-επένδυσης λάθος | um | ≤0.5 | |
| Διάμετρος επιστρώματος | um | 245±5 | |
| Μη-κυκλικότητα επιστρώματος | % | ≤6.0 | |
| Επένδυση-επένδυση Concentricity του λάθους | um | ≤12 | |
| Μήκος κύματος διακοπών καλωδίων | NM | acc≤1260 | |
| Μείωση (μέγιστο) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
Τεχνικά στοιχεία
|
Έκταση: 100m |
κάτω από 110kv |
48core |
|
δομικός παράμετρος |
Κεντρικά τμήματα δύναμης: FRP |
Διάμετρος: 1.5mm |
|
Χαλαρός σωλήνας (ζελατίνα που γεμίζουν) |
Εξωτερική διάμετρος: 1.8mm |
|
|
PE εσωτερικών θηκών |
Πάχος: 0.9mm |
|
|
εξωτερικό PE θηκών |
Πάχος: 1.8mm |
|
|
Τεχνικός παράμετρος |
εξωτερική διάμετρος του καλωδίου |
10.0mm |
|
διατομική περιοχή καλωδίων |
95.03 mm2 |
|
|
Πρότυπο ινών |
G.652D |
|
|
Βάρος του καλωδίου |
85kg/km |
|
|
Εκτιμημένη εκτατή δύναμη (RTS) |
kn 10 |
|
|
Minmum ένταση (ΧΑΛΙ) |
4kn |
|
|
EDS |
3.2kn |
|
|
Συντελεστής νεολαιών |
7.8 kn/mm2 |
|
|
Συντελεστής της θερμικής επέκτασης |
1.810-6/°C |
|
|
Αντίσταση Cruss |
Μακροπρόθεσμο: 1100 n/100mm |
|
|
βραχυπρόθεσμο: 2200 n/100mm |
||
|
Η άδεια έκαμψε την ακτίνα |
Μακροπρόθεσμο (κατά την τρέξιμο) 220 χιλ. |
|
|
Βραχυπρόθεσμο (κατά την τοποθέτηση) 360 χιλ. |
4-144 καλώδιο οπτικών ινών πυρήνων ADSS
|
Ίνα αρίθμηση |
Δομή |
Ίνες ανά σωλήνα |
Χαλαρός σωλήνας διάμετρος (χιλ.) |
Διάμετρος CSM διάμετρος του /pad (χιλ.) |
Ονομαστικό πάχος από το εξωτερικό σακάκι (χιλ.) |
Διάμετρος καλωδίων (χιλ.) |
Καλώδιο Βάρος (kg/km) |
| 4 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 81 |
| 6 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 81 |
| 8 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 82 |
| 12 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 82 |
| 24 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 83 |
| 36 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 84 |
| 48 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1.7 | 11.1±0.5 | 93 |
| 72 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1.7 | 11.1±0.5 | 95 |
| 96 | 1+8 | 12 | 2.2±0.1 | 3.0/3.9 | 1.7 | 12.5±0.5 | 122 |
| 144 | 1+12 | 12 | 2.2±0.1 | 3.5/6.4 | 1.7 | 15.5±0.5 | 185 |
Λεπτομέρεια συσκευασίας
