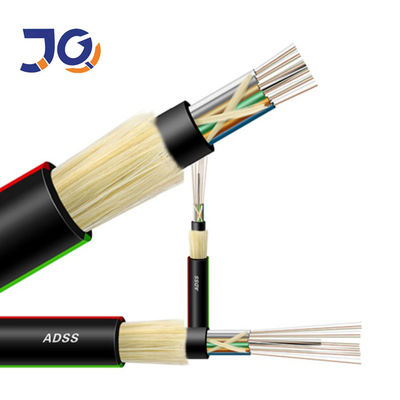

Ανθεκτικός 48 πυρήνας νερού 500m καλώδιο οπτικών ινών έκτασης OFC ADSS
Υπεύθυνος : Philip
Τηλεφωνικό νούμερο : +8613422342788
Whatsapp : +8613422342788

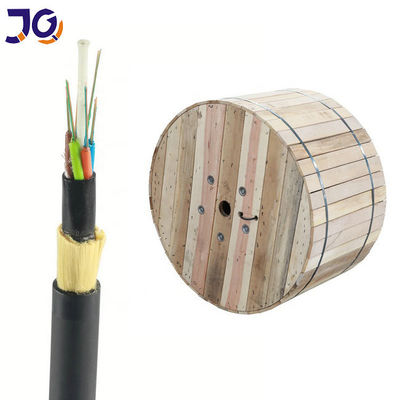

Ποσότητα παραγγελίας min : | 1kilometer | Συσκευασία λεπτομέρειες : | ξύλινο τύμπανο |
---|---|---|---|
Χρόνος παράδοσης : | 2-4 ημέρες | Όροι πληρωμής : | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Δυνατότητα προσφοράς : | 80000 χιλιόμετρα το μήνα |
Μάρκα: | Jiqian | Αριθμό μοντέλου: | ADSS |
---|
Λεπτομερής ενημέρωση |
|||
Τόπος καταγωγής: | Guangzhou, Κίνα | Πιστοποίηση: | CE/ISO9001 |
---|---|---|---|
Κεντρική δύναμη menber: | FRP | Μέλος δύναμης: | Νήμα Aramid Kevlar |
Σακάκι καλωδίων ADSS: | PE | Σειρά θερμοκρασίας αποθήκευσης/μεταφορών: | -40℃ σε +60℃ |
Αριθμός αγωγών: | ≥ 10 | Λειτουργούντα Temp: | -20℃~+60℃ |
Εφαρμογή: | Εσωτερικό/υπαίθριο κτήριο πρόσβασης | ||
Υψηλό φως: | καλώδιο οπτικής ίνας έκτασης 120m,Καλώδιο οπτικής ίνας Aramid ADSS |
Περιγραφή προϊόντων
Χαρακτηριστικά
1. Μπορέστε να εγκατασταθείτε χωρίς αποκλεισμό της δύναμης
2. Άριστο στην απόδοση, το μέγιστο επαγωγικό στο λειτουργούν σημείο στη θήκη μπορεί να φθάσει σε 25kV
3.Lightweight και μικρή διάμετρος που μειώνει το φορτίο που προκαλούνται από τον πάγο και τον αέρα και το φορτίο στους πύργους και backprops
4. Τα μήκη μεγάλης έκτασης και η μεγαλύτερη έκταση είναι πάνω από 1000m
5. Καλή απόδοση της εκτατής δύναμης και της θερμοκρασίας
6.The ο κύκλος ζωής σχεδίου είναι 30 έτη.
Παράμετρος ινών
Στοιχείο | Μονάδα | Προδιαγραφή | |
Τύπος ινών | G.652D | ||
Διάμετρος τομέων τρόπου |
1310nm | χιλ. | 9.2±0.4 |
1550nm | χιλ. | 10.4±0.8 | |
Διάμετρος επένδυσης | χιλ. | 125.0±1 | |
Μη-κυκλικότητα επένδυσης | % | ≤1.0 | |
Concentricity πυρήνων/επένδυσης λάθος | χιλ. | ≤0.5 | |
Διάμετρος επιστρώματος | χιλ. | 245±5 | |
Μη-κυκλικότητα επιστρώματος | % | ≤6.0 | |
Concentricity επένδυσης/επένδυσης λάθος | χιλ. | ≤12.0 | |
Κομμένο καλώδιο μήκος κύματος | NM | ≤1260 | |
Συντελεστής μείωσης |
1310nm | dB/km | ≤0.36 |
1550nm | dB/km | ≤0.22 | |
Επίπεδο πίεσης απόδειξης | kpsi | ≥100 |
Μηχανικά και περιβαλλοντικά χαρακτηριστικά
Παράμετροι απόδοσης |
Εκτιμημένη εκτατή δύναμη (RTS) |
KN |
4.5 |
Επιτρέπει τη χρήση της έντασης (ΧΑΛΙ) |
KN |
2 | |
Η μέση ετήσια τρέχοντας ένταση (EDS) |
KN |
1.8 |
|
Τρέχοντας ένταση ορίου (UES) |
KN |
3.2 |
|
Συντελεστής θερμικής επέκτασης |
10-6/℃ |
1/℃ |
|
Συντελεστής νεολαιών |
kN/mm2 |
3.75 |
|
Η συμπιεστική δύναμη | Για πολύ καιρό | 1000N/100mm | |
Βραχυπρόθεσμα | 2000N/100mm | ||
Η ελάχιστη κάμπτοντας ακτίνα | τρέξιμο | 115mm | |
τοποθέτηση | 235mm | ||
τοποθέτηση | -20~+60°C |
Εφαρμόσιμη σειρά θερμοκρασίας | Μεταφορά και λειτουργία | -40~+60°C | |
Μακρύ καλώδιο οπτικών ινών Yu |
0.4-0.6% |
||
χρόνος ζωής | Ανώτατο 25 έτος |
Χαρακτηριστικά γνωρίσματα:
Χαμηλός - η μείωση και η διασπορά, ειδικός έλεγχος υπερβαίνουν το μήκος εξασφαλίζουν την καλή εκτέλεση μετάδοσης στο ποικίλο περιβάλλον.
Άριστη μηχανική απόδοση
Καλή ευελιξία και κάμπτοντας απόδοση
Μικρή εξωτερική διάμετρος, ελαφρότητα και συμπαγής κατασκευή
Περιγραφή προϊόντων

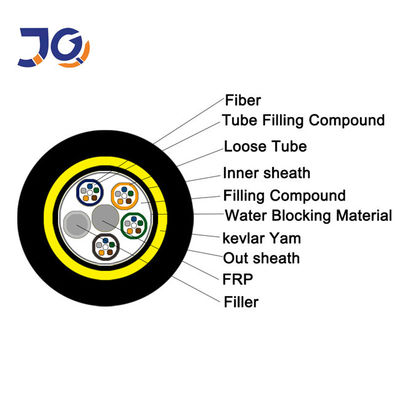

Το καλώδιο ADSS είναι ο χαλαρός σωλήνας που προσαράσσουν. Οι ίνες, 250μm, τοποθετούνται σε έναν χαλαρό σωλήνα φιαγμένο από υψηλά πλαστικά συντελεστών. Τους σωλήνες γεμίζουν με μια αδιάβροχη ένωση πλήρωσης. Οι σωλήνες (και υλικά πληρώσεως) είναι προσαραγμένοι γύρω από ένα FRP (η ίνα ενίσχυσε το πλαστικό) ως μη μεταλλικό κεντρικό μέλος δύναμης σε έναν συμπαγή και κυκλικό πυρήνα καλωδίων. Μετά από το καλώδιο τον πυρήνα γεμίζουν με την πλήρωση της ένωσης. καλύπτεται με τη λεπτή εσωτερική θήκη PE (πολυαιθυλένιο). Αφότου εφαρμόζεται το προσαραγμένο στρώμα των νημάτων aramid πέρα από την εσωτερική θήκη ως μέλος δύναμης, το καλώδιο ολοκληρώνεται με το PE ή (αντι-ακολουθώντας) στην εξωτερική θήκη.
