Ανθεκτικός 48 πυρήνας νερού 500m καλώδιο οπτικών ινών έκτασης OFC ADSS
Υπεύθυνος : Philip
Τηλεφωνικό νούμερο : +8613422342788
Whatsapp : +8613422342788
Ποσότητα παραγγελίας min : | 10 χλμ | Συσκευασία λεπτομέρειες : | Ξύλινο τύμπανο ή Σιδερένιο τύμπανο |
---|---|---|---|
Χρόνος παράδοσης : | Διαπραγματεύομαι | Όροι πληρωμής : | T/T, Western Union, AliPay |
Δυνατότητα προσφοράς : | 20000 χλμ το μήνα |
Τόπος καταγωγής: | Guangzhou Κίνα | Μάρκα: | JQ/HAISO |
---|---|---|---|
Πιστοποίηση: | ISO9001 CE ROHS | Αριθμό μοντέλου: | ADSS-4F/12F /24F/48F/96fF |
Λεπτομερής ενημέρωση |
|||
Εφαρμογή: | Τηλεπικοινωνία | μετράει φυτικές ίνες: | 4-432 πυρήνες |
---|---|---|---|
Σπιθαμή: | 50m 100m /200 m /300m ή κατά παραγγελία | ίνα ανά σωλήνα: | 4/6/8/12/24/48F |
Υπηρεσία: | παροχή δείγματος | αριθμός δύναμης: | FRP, Kevlar Aramid Νήματα |
Δομή: | Χαλαρός σωλήνας με πλήρωση | Χρώμα σακακιού: | Μαύρο κίτρινο bule ή Customized |
Θερμοκρασία λειτουργίας: | -40℃ έως +70℃ | Τύπος ινών: | G652D, OM3, G655, OM4 |
Υψηλό φως: | Καλώδιο οπτικών ινών ADSS μονότροπο,αυτόνομο υποστηριζόμενο καλώδιο οπτικών ινών ADSS |
Περιγραφή προϊόντων
Καλώδιο οπτικών ινών ADSS πολλαπλών πυρήνων εξωτερικού χώρου με μονό μπουφάν

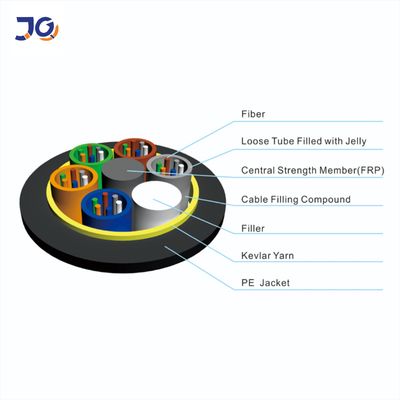

Καταστροφή ADSS
Το καλώδιο ADSS είναι κατασκευασμένο από μη μεταλλικό υλικό και αυτοφερόμενο με την εναέρια γραμμή μεταφοράς ισχύος.Το υλικό αντοχής στην τάση είναι νήμα αραμιδίου
με μονάδες υψηλής ελαστικότητας.Και η βελτιστοποίηση της δομής μπορεί να αναπτύξει κατάλληλα το βάρος του καλωδίου και τις μηχανικές και φυσικές του ιδιότητες
και ελαχιστοποιήστε το φορτίο στον πύργο.Χαλαρή κατασκευή σωλήνων, σωλήνες με ζελέ, στοιχεία (σωλήνες και ράβδοι πλήρωσης) και νήμα που εμποδίζουν το νερό
γύρω από μη μεταλλικό στοιχείο κεντρικής αντοχής, πολυεστερικά νήματα που χρησιμοποιούνται για τη σύνδεση του πυρήνα του καλωδίου, ταινία φραγής νερού τυλιγμένη κατά μήκος γύρω από τον πυρήνα του καλωδίου,
Ενισχυμένο νήμα thenaramid και εξωτερικό περίβλημα PE.
Χαρακτηριστικά
· Μπορεί να εγκατασταθεί χωρίς διακοπή ρεύματος
· Εξαιρετική απόδοση AT, Η μέγιστη επαγωγική στο σημείο λειτουργίας της θήκης AT μπορεί να φτάσει τα 25 kV
· Μικρό βάρος και μικρή διάμετρος που μειώνει το φορτίο που προκαλείται από τον πάγο και τον άνεμο και το φορτίο στους πύργους
και στηρίγματα
· Μεγάλα μήκη ανοίγματος και το μεγαλύτερο άνοιγμα είναι πάνω από 1000m
· Καλή απόδοση αντοχής σε εφελκυσμό και θερμοκρασίας
· Η διάρκεια ζωής του σχεδιασμού είναι 30 χρόνια
·Εφαρμογή
Η πραγματική κατάσταση των εναέριων γραμμών ισχύος λαμβάνεται πλήρως υπόψη κατά το σχεδιασμό του καλωδίου ADSS.Για εναέριες γραμμές ισχύος κάτω των 110 kV,
Εφαρμόζεται εξωτερικό περίβλημα PE.ΓΙΑ ηλεκτρικές γραμμές ίσες ή μεγαλύτερες από 110 kV, εφαρμόζεται εξωτερικό περίβλημα AT.Ο αφιερωμένος σχεδιασμός της ποσότητας και του στραγγίσματος αραμιδίου
διαδικασία μπορεί να ικανοποιήσει τη ζήτηση σε διάφορα στάδια.
·Πρότυπα
Το καλώδιο ADSS συμμορφώνεται με το Πρότυπο IEEE P 1222 καθώς και το IEC 60794-1.
Δομή και Τεχνικές Προδιαγραφές
1.Μονό μπουφάν ADSS
αριθμός φυτικών ινών | δομή | ίνα ανά σωλήνα |
διάμετρος σωλήνα απώλειας (MM) |
Διάμετρος FRP/pad (mm) | Πάχος εξωτερικού σακακιού (mm) | Αναφ.Εξωτερικός Διάμετρος (mm) |
Αναφ.Βάρος (kg/km) |
|
Μπουφάν PE | AT Jacket | |||||||
4 | 1+6 | 4 | 1.9 | 2,0/2,0 | 1.7±0,1 | 9.8 | 80 | 90 |
6 | 1+6 | 6 | 1.9 | 2,0/2,0 | 1,7±0,1 | 9.8 | 80 | 90 |
8 | 1+6 | 4 | 1.9 | 2,0/2,0 | 1,7±0,1 | 9.8 | 80 | 90 |
12 | 1+6 | 6 | 1.9 | 2,0/2,0 | 1,7±0,1 | 9.8 | 80 | 90 |
24 | 1+6 | 6 | 2.0 | 2,0/2,0 | 1,7±0,1 | 9.8 | 85 | 95 |
48 | 1+6 | 12 | 2.0 | 2,0/2,0 | 1,7±0,1 | 10.0 | 88 | 98 |
72 | 1+6 | 12 | 2.2 | 2,0/2,0 | 1,7±0,1 | 10.5 | 98 | 108 |
96 | 1+8 | 12 | 2.2 | 2,0/3,4 | 1,7±0,1 | 12.0 | 122 | 135 |
144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1,7±0,1 | 15.2 | 176 | 189 |
Συμβουλές: όλες οι προδιαγραφές στον παραπάνω πίνακα είναι κατά προσέγγιση δεδομένα, για περισσότερες λεπτομέρειες,
pls επικοινωνήστε με τους πωλητές μας.
2. Διπλό μπουφάν ADSS
αριθμός φυτικών ινών | δομή | ίνα ανά σωλήνα |
διάμετρος σωλήνα απώλειας (MM) |
Διάμετρος FRP/pad (mm) | Πάχος εξωτερικού σακακιού (mm) | Αναφ.Εξωτερικός Διάμετρος (mm) |
Αναφ.Βάρος (kg/km) |
|
Μπουφάν PE | AT Jacket | |||||||
4 | 1+6 | 4 | 1.9 | 2,0/2,0 | 1,7±0,1 | 12.0 | 125 | 135 |
6 | 1+6 | 6 | 1.9 | 2,0/2,0 | 1,7±0,1 | 12.0 | 125 | 135 |
8 | 1+6 | 4 | 1.9 | 2,0/2,0 | 1,7±0,1 | 12.0 | 125 | 135 |
12 | 1+6 | 6 | 1.9 | 2,0/2,0 | 1,7±0,1 | 12.0 | 125 | 135 |
24 | 1+6 | 6 | 2.0 | 2,0/2,0 | 1,7±0,1 | 12.0 | 128 | 138 |
48 | 1+6 | 12 | 2.0 | 2,0/2,0 | 1,7±0,1 | 12.5 | 130 | 140 |
72 | 1+6 | 12 | 2.2 | 2,0/2,0 | 1,7±0,1 | 13.2 | 145 | 155 |
96 | 1+8 | 12 | 2.2 | 2,0/3,4 | 1,7±0,1 | 14.5 | 185 | 195 |
144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1,7±0,1 | 16.5 | 212 | 228 |
Συμβουλές: όλες οι προδιαγραφές στον παραπάνω πίνακα είναι κατά προσέγγιση δεδομένα, για περισσότερες λεπτομέρειες,
pls επικοινωνήστε με τους πωλητές μας.
Τύπος ινών |
Απόσβεση (+20℃) |
εύρος ζώνης |
Μήκος κύματος αποκοπής οπτικού καλωδίου |
||||
---|---|---|---|---|---|---|---|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
G.652 | --- | --- | ≤0,36dB/km | ≤0,22dB/km | --- | --- | ≤1260nm |
G.655 | --- | --- | ≤0,40dB/km | ≤0,23dB/km | --- | --- | ≤1450 nm |
50/125 μm | ≤3,3dB/km | ≤1,2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
62,5/125 μm | ≤3,5dB/km | ≤1,2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |
Λεπτομέρειες εικόνα δείχνει

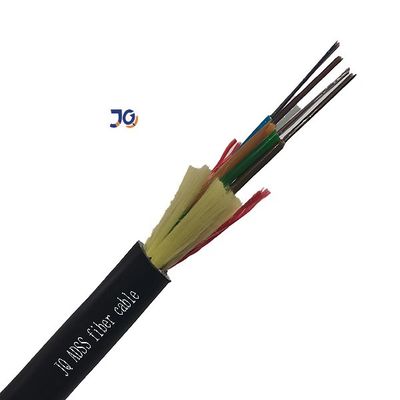

καλώδιο ινών ADSS μονό μπουφάν
διπλό τζάκετ καλώδιο οπτικών ινών ADSS
Συσκευασία:
1. Είστε απευθείας στο εργοστάσιο;
ως επαγγελματίας κατασκευαστής καλωδίων, ειδικευμένος στα Καλώδια Οπτικών Ινών, Καλώδιο διακοπής MPO, Καλώδιο επικάλυψης οπτικών ινών.
Τα προϊόντα μας εξάγονται κυρίως στην Ευρώπη, τη Νότια Αμερική και ορισμένες άλλες χώρες και περιοχές.
2. Ποια είναι τα κύρια προϊόντα σας;
Καλώδια οπτικών ινών εξωτερικού χώρου Καλώδια οπτικών ινών εσωτερικού χώρου FTTH Drop cables ADSS
Εσωτερικά θωρακισμένα καλώδια εμπλάστρου καλώδιο ινών Οπτικά καλώδια εμπλάστρου Sc LC FC ST MTP MPO οπτικό καλώδιο εμπλάστρου
3. Περίοδος εγγύησης ποιότητας προϊόντων;
20 χρόνια εγγύηση για το καλώδιο οπτικών ινών
4. Έχετε πιστοποιητικό για πρώτη ύλη;
Χτίζουμε μακροπρόθεσμη συνεργασία με πιστοποιημένους προμηθευτές πρώτων υλών ISO9001 ROHS
