Ανθεκτικός 48 πυρήνας νερού 500m καλώδιο οπτικών ινών έκτασης OFC ADSS
Υπεύθυνος : Philip
Τηλεφωνικό νούμερο : +8613422342788
Whatsapp : +8613422342788
Ποσότητα παραγγελίας min : | 20 χλμ | Συσκευασία λεπτομέρειες : | Ξύλινο τύμπανο ή Σιδερένιο τύμπανο |
---|---|---|---|
Χρόνος παράδοσης : | 13 μέρες | Όροι πληρωμής : | T/T, Western Union, Alipay, MoneyGram, L/C |
Δυνατότητα προσφοράς : | 21500 χλμ το μήνα |
Τόπος καταγωγής: | Guangzhou Κίνα | Μάρκα: | HAISO/JQ or Customized |
---|---|---|---|
Πιστοποίηση: | ISO9001 CE ROHS Rohs | Αριθμό μοντέλου: | ADSS-4C/6C/24C/48C/96C |
Λεπτομερής ενημέρωση |
|||
Εφαρμογή: | εξωτερική κεραία | μετράει φυτικές ίνες: | 2-432 πυρήνες |
---|---|---|---|
Σπιθαμή: | 50m 80m /100m/200 m /300m /400m | ίνα ανά σωλήνα: | 4/6/8/12F |
Δείγμα: | Προμηθεύω | αριθμός δύναμης: | FRP, Kevlar Aramid Νήματα |
Δομή: | κολλημένος χαλαρός σωλήνας | Χρώμα σακακιού: | Μαύρο ή προσαρμοσμένο |
Θερμοκρασία λειτουργίας: | -40℃ έως +75℃ | Τύπος ινών: | G652D, OS1, OM1, G655, OM4, OM5 |
Υψηλό φως: | 144 Core Single Mode Fiber Cable,Outdoor ADSS Single Mode Fiber Cable,3KM Single Mode Fiber Cable |
Περιγραφή προϊόντων
no menta All Dieletric Self-Supporting ADSS single mode Καλώδιο οπτικών ινών HDPE Επενδυμένο με νήμα
Καταστροφή ADSS
Οπτικό καλώδιο ADSS Ολοδιηλεκτρικό αυτοφερόμενο οπτικό καλώδιο (γνωστό και ως αυτοφερόμενο οπτικό καλώδιο εξολοκλήρου διηλεκτρικό).
Με ένα είδος πλήρως μεσαίου (χωρίς μεταλλικό) οπτικό καλώδιο ανεξάρτητα κατά μήκος του πλαισίου της γραμμής μετάδοσης που κρέμεται στο καλώδιο τροφοδοσίας μέσα
(η θέση ανάρτησης βασίζεται κυρίως στην αναστολή της ισχύος του ηλεκτρικού πεδίου, στην απόσταση από το έδαφος, στις συνθήκες άνεσης κατασκευής και συντήρησης
και άλλοι παράγοντες, αυτή τη στιγμή περισσότερα κρέμονται στο καλώδιο τροφοδοσίας παρακάτω), που χρησιμοποιείται για να σχηματίσει το δίκτυο επικοινωνίας οπτικών ινών στη γραμμή τροφοδοσίας, το καλώδιο ονομάζεται ADSS.
Χαρακτηριστικά
· Μπορεί να εγκατασταθεί χωρίς διακοπή ρεύματος
· Εξαιρετική απόδοση AT, Η μέγιστη επαγωγική στο σημείο λειτουργίας της θήκης AT μπορεί να φτάσει τα 25 kV
· Μικρό βάρος και μικρή διάμετρος που μειώνει το φορτίο που προκαλείται από τον πάγο και τον άνεμο και το φορτίο στους πύργους
και στηρίγματα
· Μεγάλα μήκη ανοίγματος και το μεγαλύτερο άνοιγμα είναι πάνω από 1000m
· Καλή απόδοση αντοχής σε εφελκυσμό και θερμοκρασίας
· Η διάρκεια ζωής του σχεδιασμού είναι 30 χρόνια
·Εφαρμογή
Η πραγματική κατάσταση των εναέριων γραμμών ισχύος λαμβάνεται πλήρως υπόψη κατά το σχεδιασμό του καλωδίου ADSS.Για εναέριες γραμμές ισχύος κάτω των 110 kV,
Εφαρμόζεται εξωτερικό περίβλημα PE.ΓΙΑ ηλεκτρικές γραμμές ίσες ή μεγαλύτερες από 110 kV, εφαρμόζεται εξωτερικό περίβλημα AT.Ο αφιερωμένος σχεδιασμός της ποσότητας και του στραγγίσματος αραμιδίου
διαδικασία μπορεί να ικανοποιήσει τη ζήτηση σε διάφορα στάδια.
·Πρότυπα
Το καλώδιο ADSS συμμορφώνεται με το Πρότυπο IEEE P 1222 καθώς και το IEC 60794-1.
Δομή και Τεχνικές Προδιαγραφές
1.Μονό μπουφάν ADSS
αριθμός φυτικών ινών | δομή | ίνα ανά σωλήνα |
διάμετρος σωλήνα απώλειας (MM) |
Διάμετρος FRP/pad (mm) | Πάχος εξωτερικού σακακιού (mm) | Αναφ.Εξωτερικός Διάμετρος (mm) |
Αναφ.Βάρος (kg/km) |
|
Μπουφάν PE | AT Jacket | |||||||
4 | 1+5 | 4 | 1.9 | 2,0/2,0 | 1.7±0,1 | 9.5 | 80 | 90 |
6 | 1+5 | 6 | 1.9 | 2,0/2,0 | 1,7±0,1 | 9.5 | 80 | 90 |
8 | 1+5 | 4 | 1.9 | 2,0/2,0 | 1,7±0,1 | 9.5 | 80 | 90 |
12 | 1+5 | 6 | 1.9 | 2,0/2,0 | 1,7±0,1 | 9.5 | 80 | 90 |
24 | 1+5 | 6 | 2.0 | 2,0/2,0 | 1,7±0,1 | 9.8 | 85 | 95 |
48 | 1+5 | 12 | 2.0 | 2,0/2,0 | 1,7±0,1 | 10.0 | 88 | 98 |
72 | 1+6 | 12 | 2.2 | 2,0/2,0 | 1,7±0,1 | 10.5 | 98 | 108 |
96 | 1+8 | 12 | 2.2 | 2,0/3,4 | 1,7±0,1 | 12.0 | 122 | 135 |
144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1,7±0,1 | 15.2 | 176 | 189 |
Συμβουλές: όλες οι προδιαγραφές στον παραπάνω πίνακα είναι κατά προσέγγιση δεδομένα, για περισσότερες λεπτομέρειες,
pls επικοινωνήστε με τους πωλητές μας.
2. Διπλό μπουφάν ADSS
αριθμός φυτικών ινών | δομή | ίνα ανά σωλήνα |
διάμετρος σωλήνα απώλειας (MM) |
Διάμετρος FRP/pad (mm) | Πάχος εξωτερικού σακακιού (mm) | Αναφ.Εξωτερικός Διάμετρος (mm) |
Αναφ.Βάρος (kg/km) |
|
Μπουφάν PE | AT Jacket | |||||||
4 | 1+5 | 4 | 1.9 | 2,0/2,0 | 1,7±0,1 | 12.0 | 125 | 135 |
6 | 1+5 | 6 | 1.9 | 2,0/2,0 | 1,7±0,1 | 12.0 | 125 | 135 |
8 | 1+5 | 4 | 1.9 | 2,0/2,0 | 1,7±0,1 | 12.0 | 125 | 135 |
12 | 1+5 | 6 | 1.9 | 2,0/2,0 | 1,7±0,1 | 12.0 | 125 | 135 |
24 | 1+5 | 6 | 2.0 | 2,0/2,0 | 1,7±0,1 | 12.0 | 128 | 138 |
48 | 1+5 | 12 | 2.0 | 2,0/2,0 | 1,7±0,1 | 12.5 | 130 | 140 |
72 | 1+6 | 12 | 2.2 | 2,0/2,0 | 1,7±0,1 | 13.2 | 145 | 155 |
96 | 1+8 | 12 | 2.2 | 2,0/3,4 | 1,7±0,1 | 14.5 | 185 | 195 |
144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1,7±0,1 | 16.5 | 212 | 228 |
Συμβουλές: όλες οι προδιαγραφές στον παραπάνω πίνακα είναι κατά προσέγγιση δεδομένα, για περισσότερες λεπτομέρειες,
pls επικοινωνήστε με τους πωλητές μας.
Τύπος ινών |
Απόσβεση (+20℃) |
εύρος ζώνης |
Μήκος κύματος αποκοπής οπτικού καλωδίου |
||||
---|---|---|---|---|---|---|---|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
G.652 | --- | --- | ≤0,36dB/km | ≤0,22dB/km | --- | --- | ≤1260nm |
G.655 | --- | --- | ≤0,40dB/km | ≤0,23dB/km | --- | --- | ≤1450 nm |
50/125 μm | ≤3,3dB/km | ≤1,2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
62,5/125 μm | ≤3,5dB/km | ≤1,2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |
Λεπτομέρειες εικόνα δείχνει
καλώδιο ινών ADSS μονό μπουφάν
διπλό τζάκετ καλώδιο οπτικών ινών ADSS

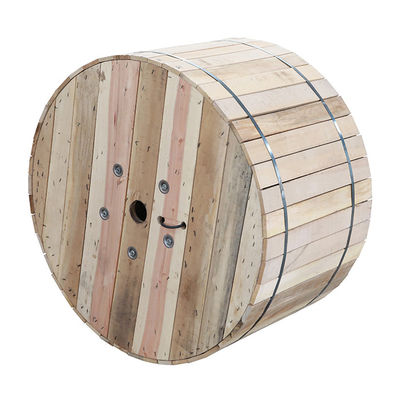

Συσκευασία:
1. Είστε απευθείας στο εργοστάσιο;
ως επαγγελματίας κατασκευαστής καλωδίων, ειδικευμένος στα Καλώδια Οπτικών Ινών, Καλώδιο διακοπής MPO, Καλώδιο επικάλυψης οπτικών ινών.
Τα προϊόντα μας εξάγονται κυρίως στην Ευρώπη, τη Νότια Αμερική και ορισμένες άλλες χώρες και περιοχές.
2. Ποια είναι τα κύρια προϊόντα σας;
Καλώδια οπτικών ινών εξωτερικού χώρου Καλώδια οπτικών ινών εσωτερικού χώρου FTTH Drop cables ADSS
Εσωτερικά θωρακισμένα καλώδια εμπλάστρου καλώδιο ινών Οπτικά καλώδια εμπλάστρου Sc LC FC ST MTP MPO οπτικό καλώδιο εμπλάστρου
3. Περίοδος εγγύησης ποιότητας προϊόντων;
20 χρόνια εγγύηση για το καλώδιο οπτικών ινών
4. Έχετε πιστοποιητικό για πρώτη ύλη;
Χτίζουμε μακροπρόθεσμη συνεργασία με πιστοποιημένους προμηθευτές πρώτων υλών ISO9001 ROHS
